ECC-M390C Ryggekamera - Robust og Vanntett (Alu.chassis)

Spør kundeservice
DK-ECC-M390C
3475 ,-
Eks mva Inkl mva
Tilgjengelig
+ −
Lagre i produktlisten

ECC-M390C Ryggekamera

Eskens innhold

  • Når du kjøper et ECC-M390C kamera, følger følgende standardutstyr med i pakken:

    • ECC-M390C Kamera: Selve kameraenheten i sølvlakkert aluminium.

    • Solskjerm (Sun Shield): Avtakbar skjerm i rustfritt stål som beskytter linsen mot direkte sollys og regn.

    • Monteringsbrakett: Kraftig U-brakett i rustfritt stål for stabil montering på kjøretøy.

    • Skruesett (Screw Kits):

      • 5 stk. M5 x 16L skruer (Rustfrie).

      • 5 stk. T5 x 16L skruer (Rustfrie).

      • 5 stk. M4 x 10L skruer med fjærskive og flat skive.

      • 5 stk. HEX M5 x H5 muttere.

    • Unbrakonøkkel (L-Wrench): For justering og låsing av kameraets vinkel i braketten.

    • Brukermanual: Teknisk instruksjonsbok med koblingsskjema.



Typisk anvendelse

  • Lastebiler og vogntog
  • Anleggsmaskiner og kraner
  • Landbruk og maritime miljøer.
  • Busser og varebiler.

Profesjonelt og robust ryggekamera designet for tunge kjøretøy, anleggsmaskiner og krevende miljøer

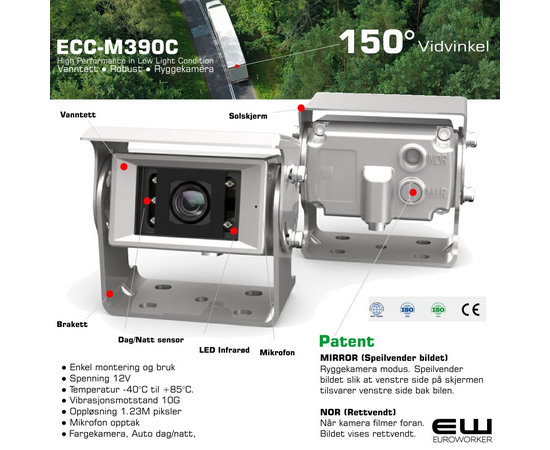

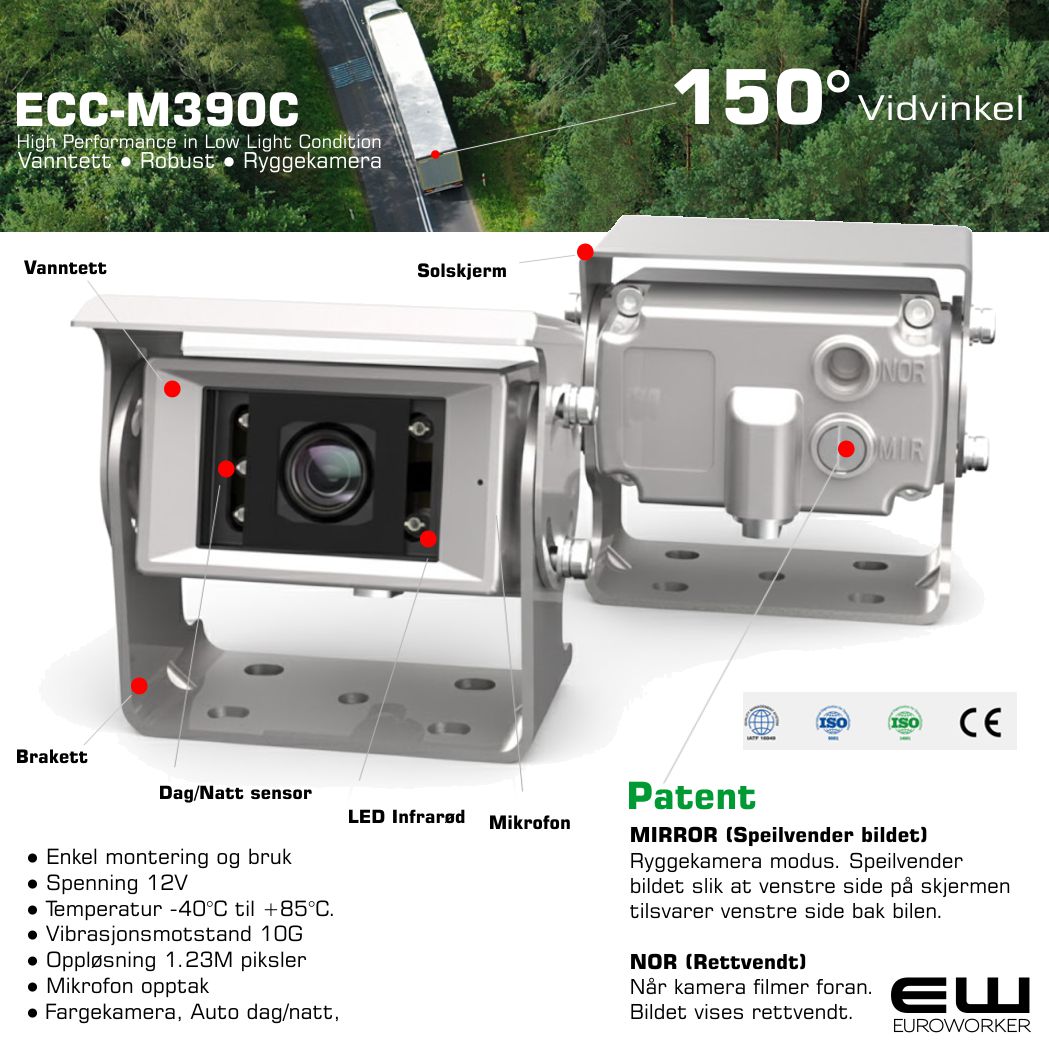

ECC-M390C fra EMC er et høykvalitets fargekamera bygget i et kraftig aluminiumshus.

Kameraet er konstruert for å tåle ekstreme påkjenninger som kraftig vibrasjon, støt og høytrykksspyling, samtidig som det leverer et klart bilde under alle lysforhold.

Ergonomi (patentert) med Mirror mode: På baksiden av kameraet - magnetskrue/bryter. For bruk som ryggekamera skal denne stå i MIR (Mirror) posisjon slik at venstre side bak bilen vises til venstre på skjermen. Dette gjør brukergrensesnittet intuitivt for føreren og kognitive "misforståelser" reduseres markant.

Hovedegenskaper

  • Høy bildekvalitet: Utstyrt med en 1.23 Megapiksler CMOS-sensor som gir en oppløsning på over 700 TV-linjer for skarpe detaljer.

  • Ekstrem vidvinkel: En diagonal synsvinkel på hele 150° sikrer full oversikt bak kjøretøyet og eliminerer farlige blindsoner.

  • Sikt i totalt mørke: Innebygde infrarøde LED-lys (5 stk) aktiveres automatisk og gir sikt selv i 0 Lux.

  • Vinter- og værbestandig: Integrert varmeelement forhindrer isdannelse og dugg på linsen. Kameraet opererer feilfritt fra -40°C til +85°C.

  • Industriell styrke: Sertifisert med IP69K (høyeste grad av vanntetthet) og tåler vibrasjoner opp til 10G.

  • Innebygd mikrofon: Lar sjåføren høre lyd fra området bak kjøretøyet for økt sikkerhet.

  • Fleksibel bruk: Utstyrt med en patentert bryter for å veksle mellom speilvendt bilde (rygging) og normalt bilde (overvåking).

Tekniske Spesifikasjoner

  • Bildesensor: 1/3.2" 1.23M CMOS

  • Signalformat: CVBS (Analog), 1.0Vp-p / 75 ohm

  • Minimumsbelysning: 0 Lux (med IR LED på)

  • Strømforsyning: DC 12V (±10%)

  • Strømforbruk: Maks 400mA

  • Materiale: Støpt aluminium (ALDC)

  • Farge: Sølv

  • Tilkobling: Profesjonell 4-pin vanntett IP-kontakt

  • Vekt: Ca. 210 gram

  • Dimensjoner: 69 (B) x 41 (H) x 51 (D) mm




Installasjonsveiledning: ECC-M390C Ryggekamera

Denne veiledningen beskriver montering og tilkobling av ECC-M390C ryggekamera

1. Planlegging og plassering

  • Optimal posisjon: Monter kameraet høyt og sentrert på bakveggen eller takkanten. Høy montering gir bedre dybdesyn og minsker risikoen for at linsen dekkes av sølesprut og veisalt.

  • Vinkling: Kameraet har en vidvinkel på 150°. Juster det slik at det peker svakt nedover. For nøyaktig rygging bør den nederste kanten av videobildet akkurat vise bilens egen støtfanger eller bakkant.

  • Forberedelse: Rengjør monteringsflaten grundig. Ved boring i karosseri, sjekk alltid hva som er på baksiden før du begynner.

2. Mekanisk montering

  • Brakett: Fest den rustfrie stålbraketten til kjøretøyet med de medfølgende skruene. Bruk gjerne et tynt lag med tetningsmasse (f.eks. Tec7 eller butyl) i skruehullene for å hindre rust og vanninntrengning.

  • Solskjerm: Skyv solskjermen over kameraet før det settes i braketten.

  • Justering: Bruk den medfølgende unbrakonøkkelen til å stramme sideskruene når du har funnet riktig vinkel. Pass på at skruene sitter godt slik at vibrasjoner (opptil 10G) ikke endrer kameravinkelen over tid.

3. Kabelføring og tetting

  • Gjennomføring: Bruk en gummigjennomføring (grommet) der kabelen går inn i førerhuset eller påbygget for å beskytte mot gnag og lekkasje.

  • Sikring av kabel: Fest skjøtekabelen (20m) langs eksisterende ledningsnett med buntebånd hver 30.–50. cm. Unngå varme komponenter (eksos) og bevegelige deler (fjæring/ledd).

  • Kontaktsikring: Før du skrur sammen 4-pin kontaktene bak ved kameraet, påfør litt syrefri vaselin eller fett inne i kontakten. Dette hindrer korrosjon over tid, som er den vanligste årsaken til bildeutfall i nordisk klima. Skru låseringen helt til.

4. Elektrisk tilkobling

  • 4-pin system: Systemet er "Plug & Play". Kameraet får strøm direkte fra monitoren gjennom skjøtekabelen. Du trenger ikke koble til separat strøm bak ved kameraet.

  • Strøm til monitor: Koble monitorens røde ledning til tenningsstrøm (ACC) og svart til et godt jordingspunkt.

  • Ryggesignal (Trigger): Koble monitorens styreledning (ofte grønn eller blå) til bilens ryggelyskrets (+12V DC). Dette sørger for at bildet dukker opp automatisk når du setter bilen i revers.

Pin Configuration (4-Pin Connector)

  1. Video (Yellow)

  2. Shutter/Control (Blue) — Note: This model is fixed, but the pin exists for system compatibility.

  3. Audio (White)

  4. Power 12V (Red)

  • Ground (Shield/Outer ring)

5. Konfigurasjon og test

  • Mirror/Normal-bryter: På baksiden av kameraet finnes en magnetskrue/bryter. For bruk som ryggekamera skal denne stå i MIR (Mirror) posisjon slik at venstre side bak bilen vises til venstre på skjermen.

  • Sjekkliste: Kontroller at bildet er klart, at IR-lysene fungerer i mørket (du vil se et svakt lilla skjær i diodene), og at mikrofonen fanger opp lyd dersom monitoren har høyttaler.

Tekniske spesifikasjoner for installatør:

  • Driftsspenning: DC 12V (±10%).

  • Temperaturområde: -40°C til +85°C.

  • Oppløsning: 1.23M piksler / >700 TV-linjer.

  • Robusthet: Vanntett chassis i aluminium (ALDC), vibrasjonstestet til 10G.



 Vedlagte produktark kan inneholde teknisk informasjon som avviker fra dette kameraet. Ta kontakt ved spørsmål.
