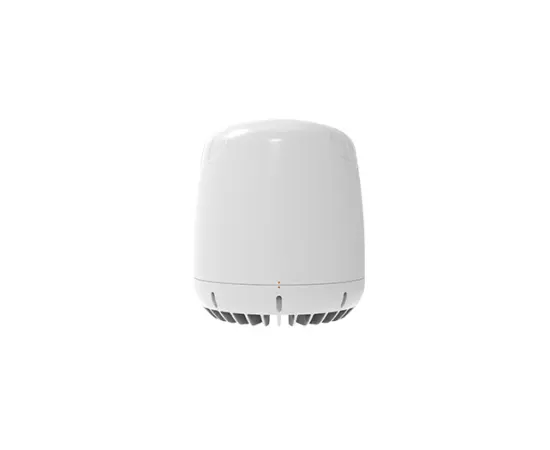

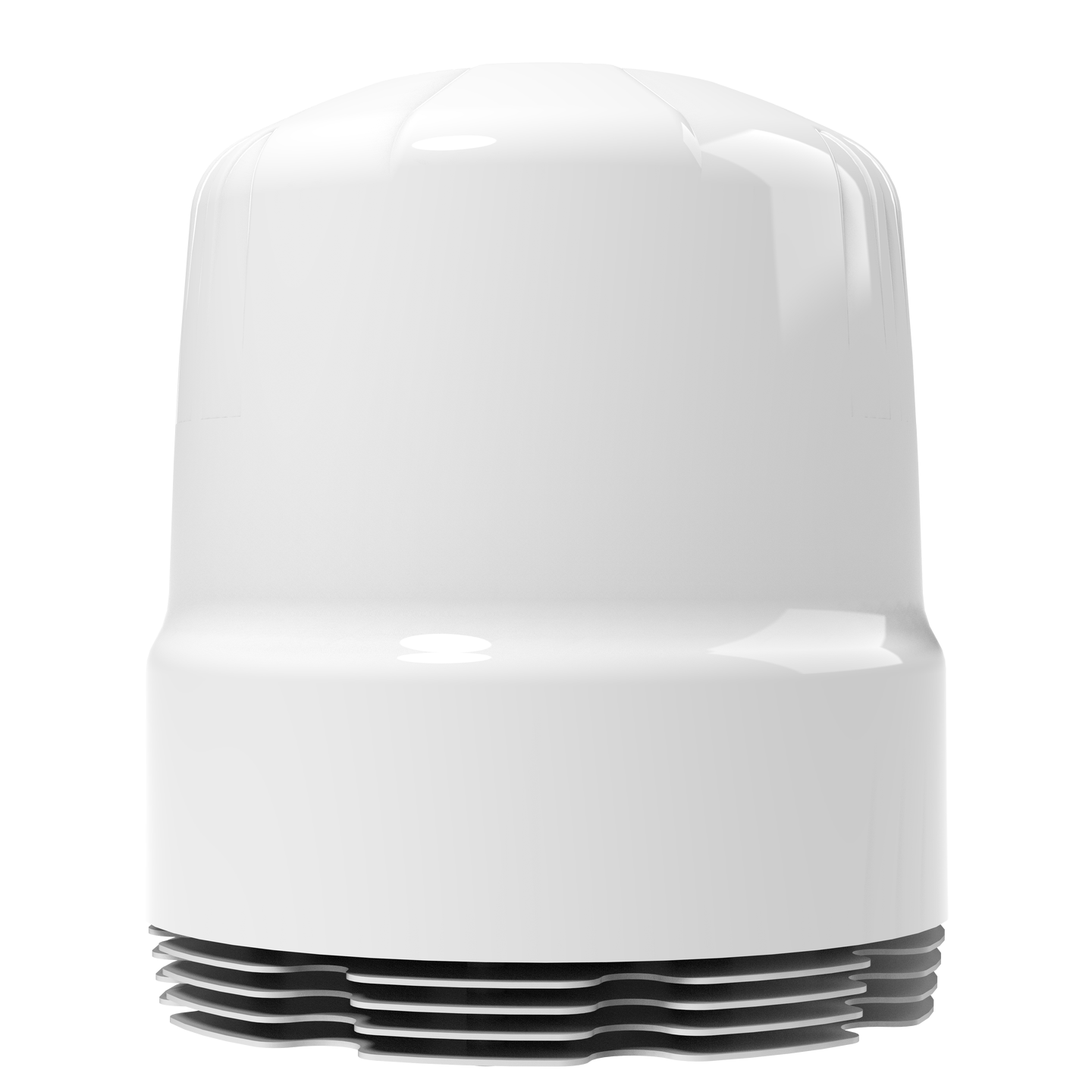

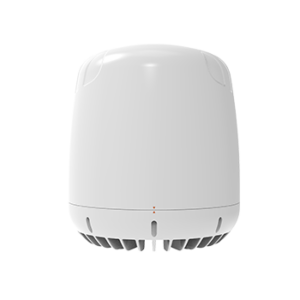

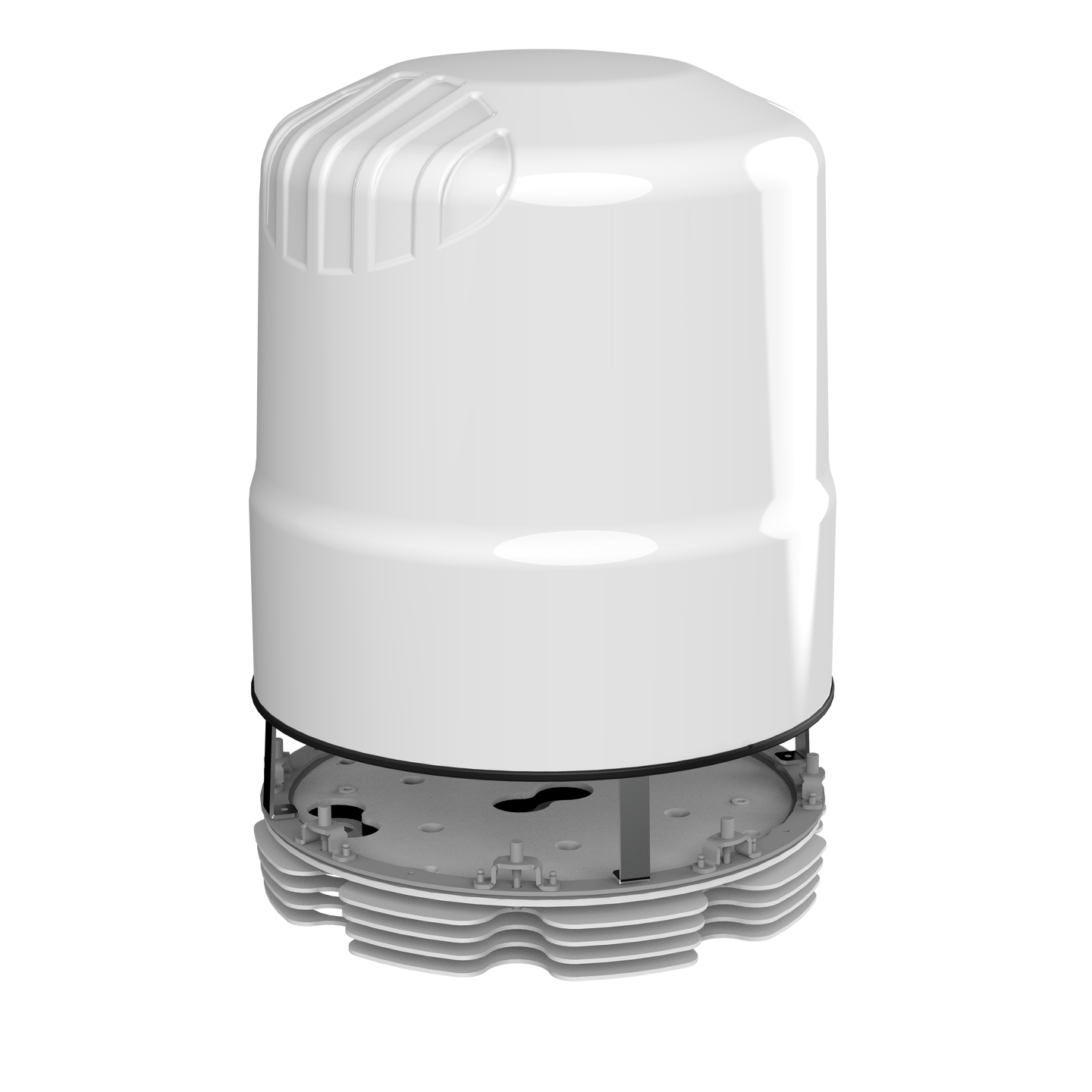

Poynting RIPPLE-16 5G MiMo-båtantenne

Poynting Antennas introduserer nå sitt helt nye marine antennesortiment RIPPLE, som inngår i WaveHunter-serien.

RIPPLE-16, inneholder 16 krysspolariserende rundstrålende antenneelementer hvorav åtte er vertikalt polariserte og åtte er horisontalt polariserte. Maksimal forsterkning er på 9.5 dBi og den dekker frekvensbånd i området fra 617 til 7200 MHz. RIPPLE-8 inneholder også fire WiFi og to GPS/GLONASS antenneelement.

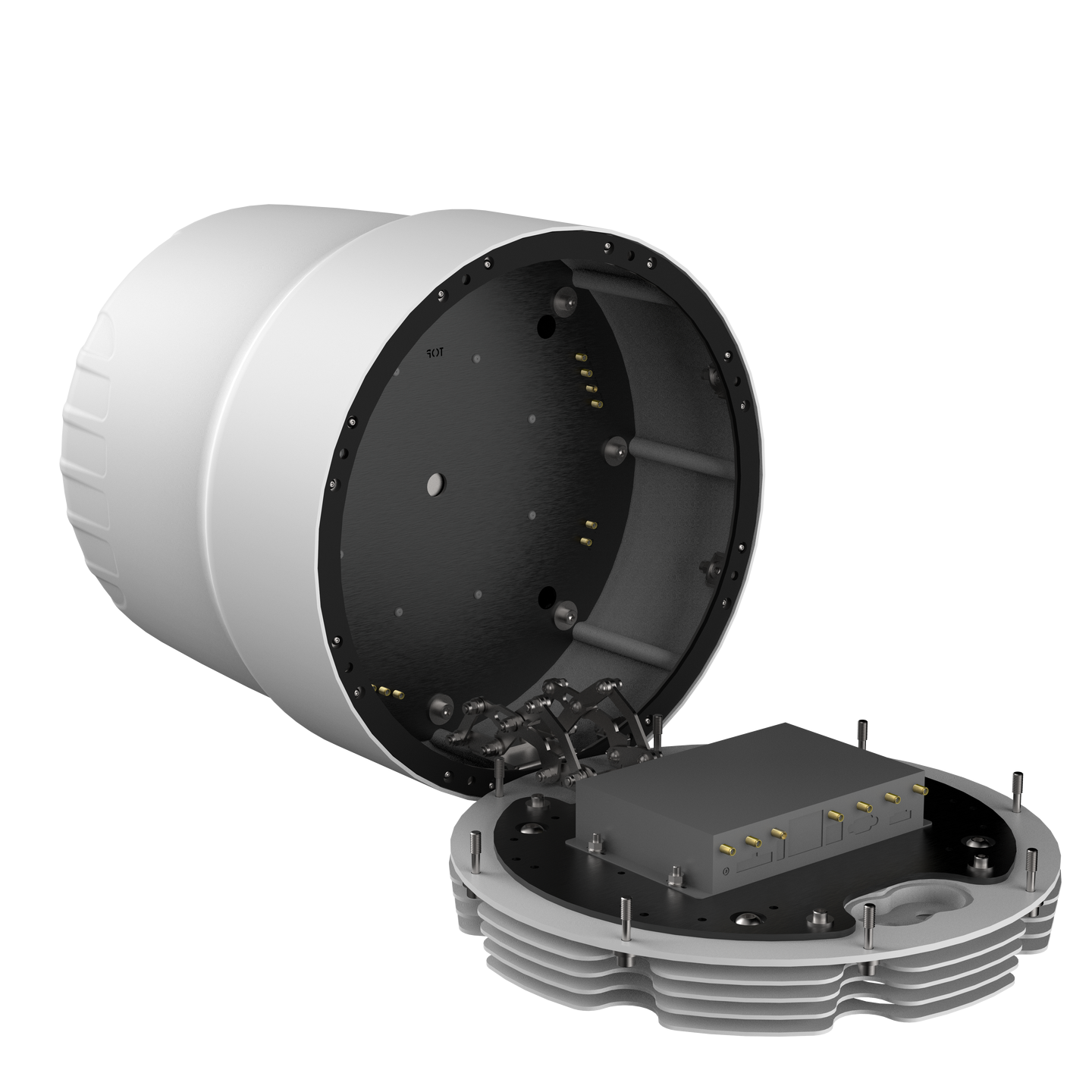

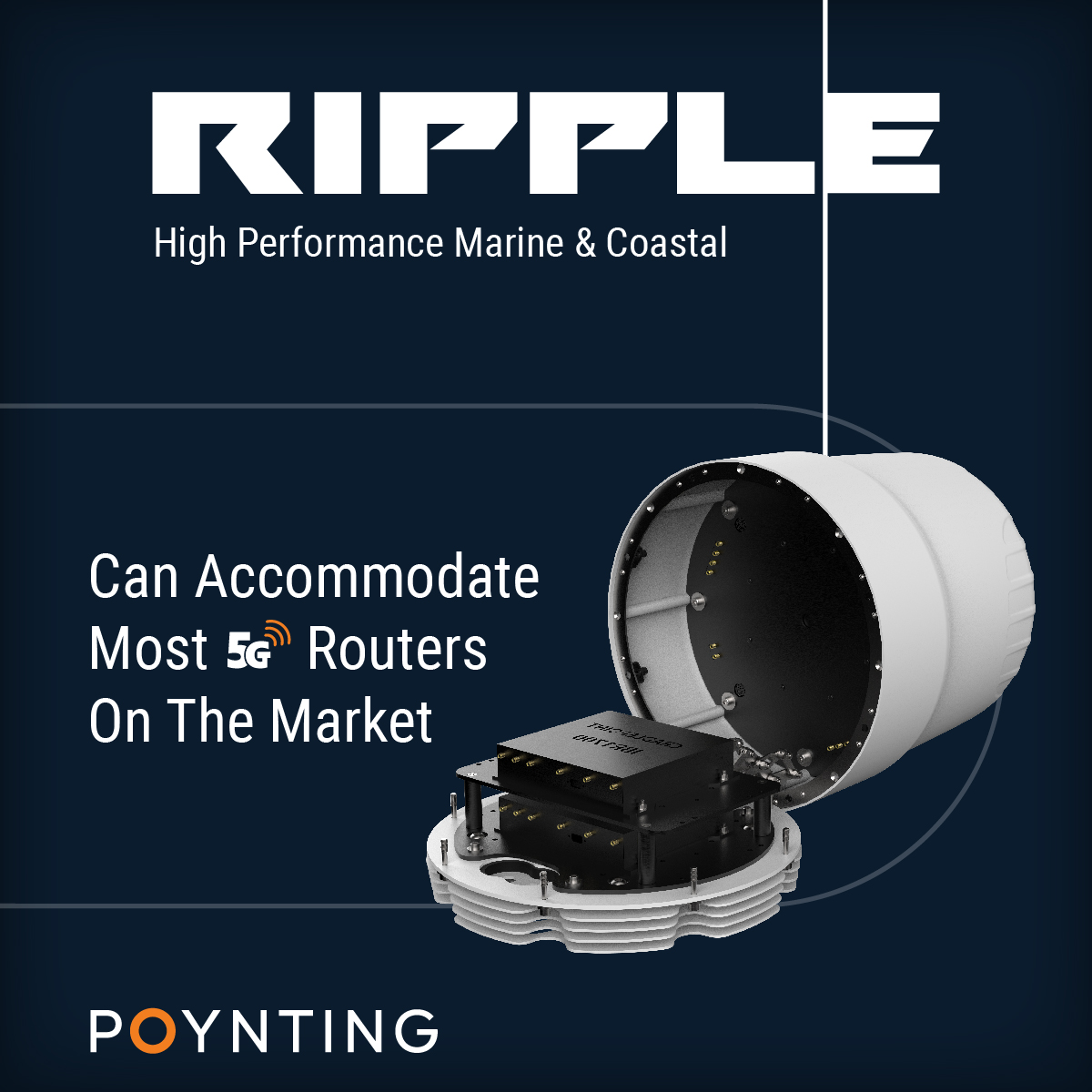

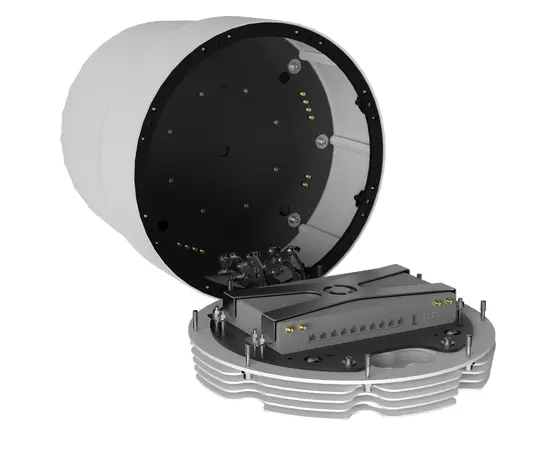

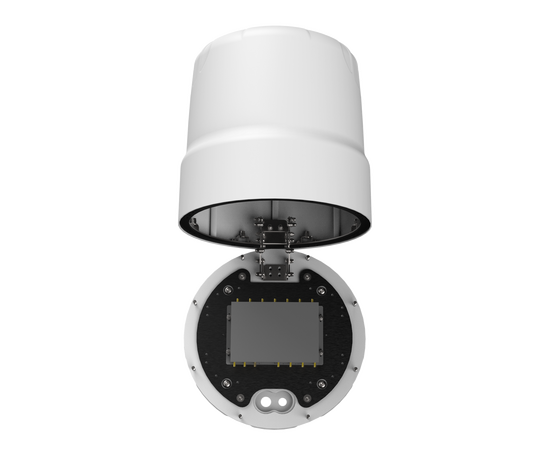

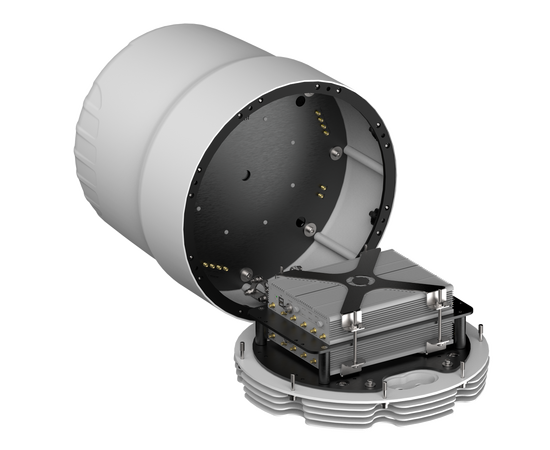

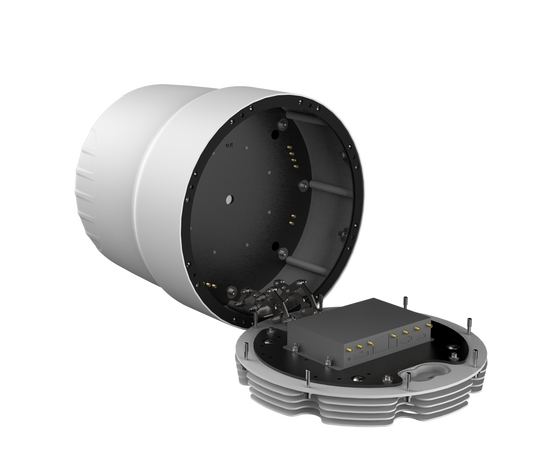

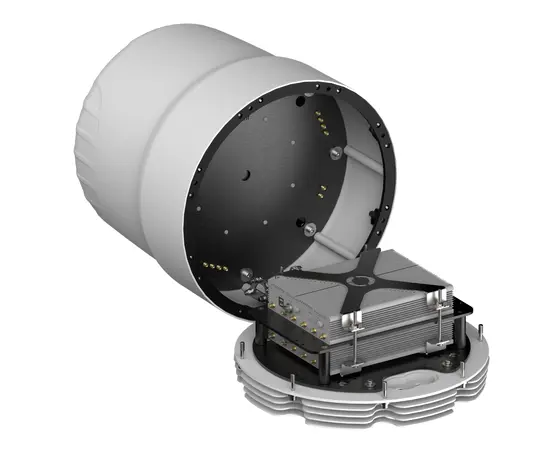

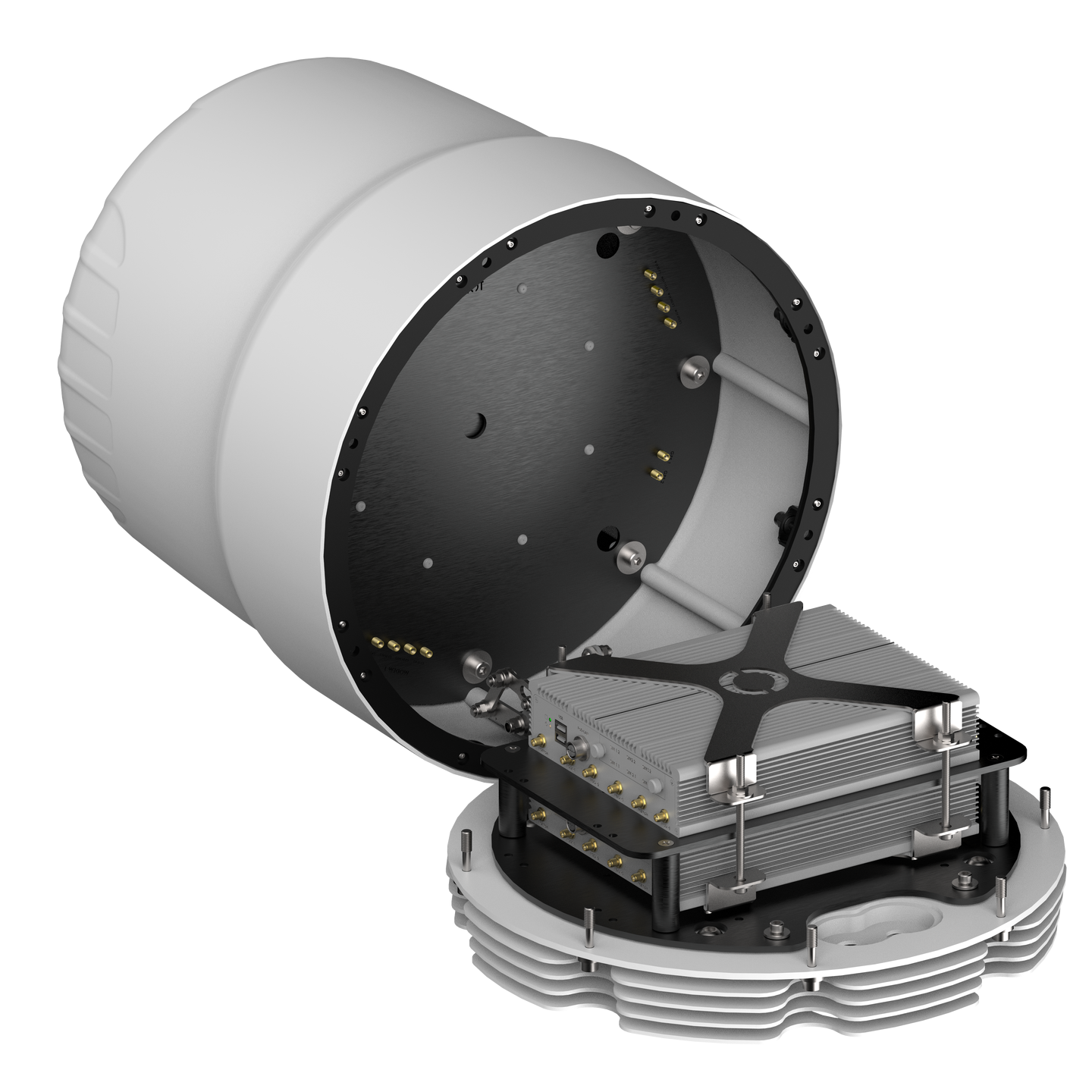

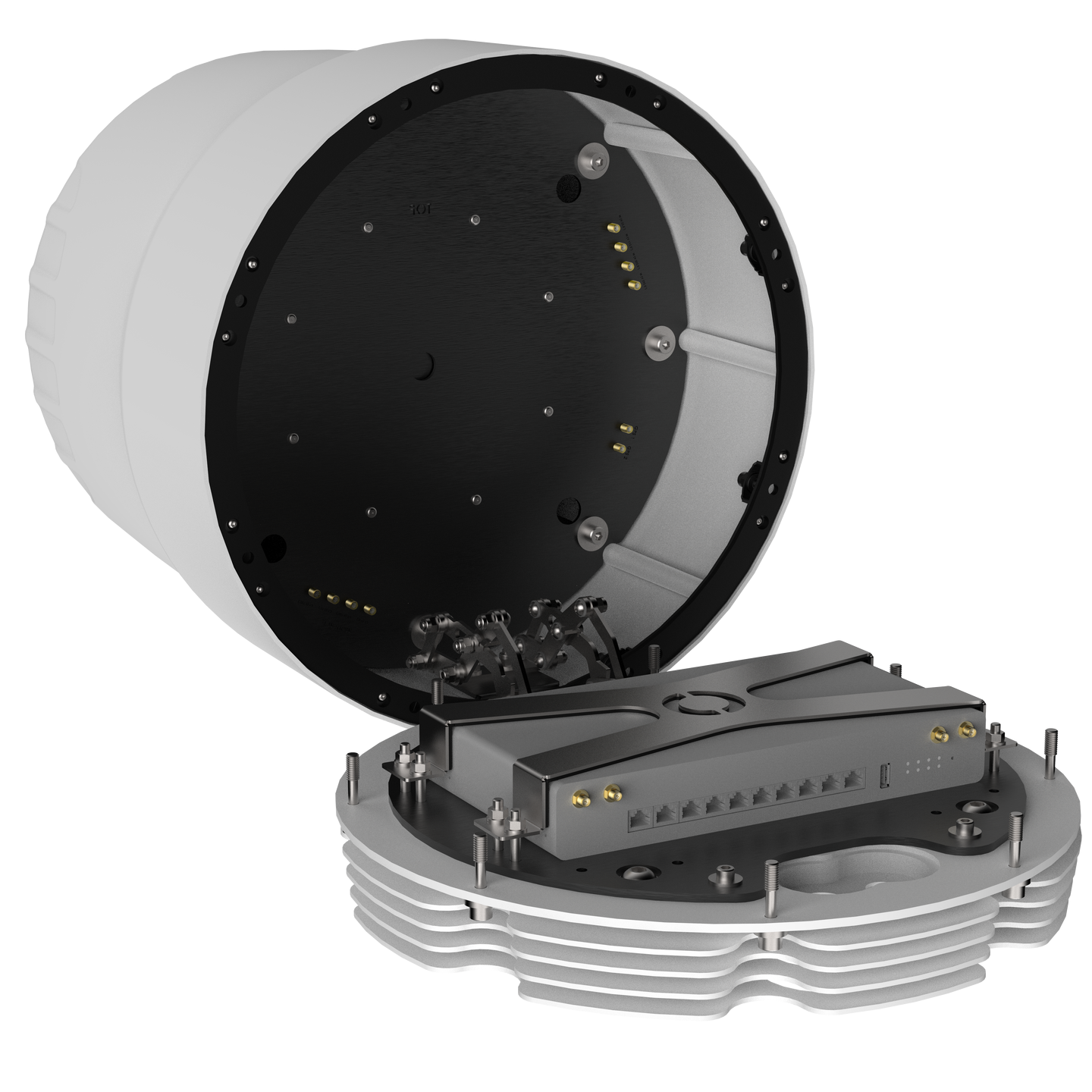

RIPPLE er i tillegg designet for å plassere én eller flere 5G-rutere inne i selve kabinettet. Det er avsatt plass til rutere med størrelse opptil 300 x 250 x 110 mm. En perfekt kombinasjon for RIPPLE-16 er to stk. Celerway Stratus Multi-WAN med to 5G-radioer. Ved å montere ruterne inne i selve antennehuset slipper man å benytte lange antennekabler som medfører signaltap.

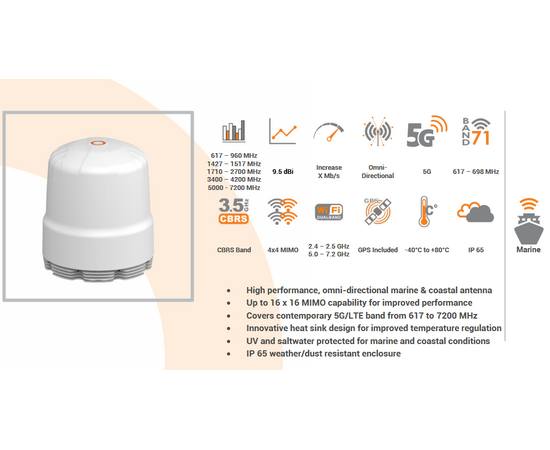

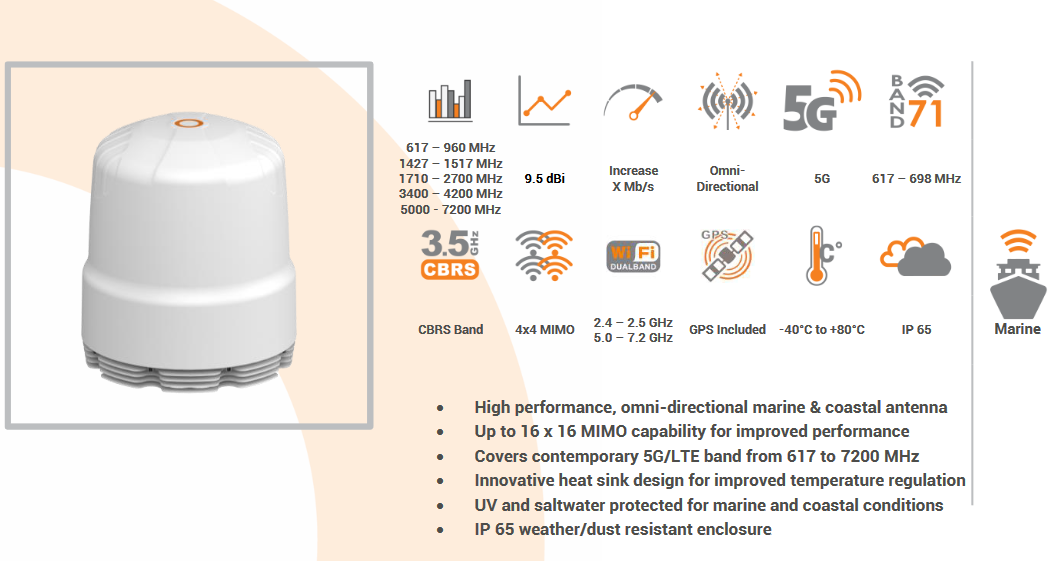

Antennespesifikasjoner 4G/5G:
Frekvensområde og maks forsterkning (vertikal polarisering og horisontal polarisering):
617-960 MHz, 5.5 dBi (vertikal), 1 dBi (horisontal)
1427-1517 MHz, 5 dBi (vertikal), 0 dBi (horisontal)
1710-2700 MHz, 6 dBi (vertikal), 3 dBi (horisontal)
3400-4200 MHz, 9.5 dBi (vertikal), 1 dBi (horisontal)
5000-7200 MHz, 9 dBi (vertikal), 1 dBi (horisontal)
VSWR: < 2.5:1 (vertikal), =2:1 (horisontal),
Polarisering: Horisontalt, vertikalt
Impedans: 50 Ohm
Antennekontakter: 16 stk. SMA-hun
Antennekabler: 16 stk. 65 cm. RG316 med RA SMA.han til RA SMA-han

Antennespesifikasjoner WiFi:
Frekvensområde og maks forsterkning
2400-2500 MHz, 5 dBi
5000-7200 MHz, 8.5 dBi
VSWR: =2:1 over 90% av båndet
Polarisering: Horisontalt, vertikalt
Impedans: 50 Ohm
Antennekontakter: 4 stk. SMA-hun
Antennekabler: 4 stk. 65 cm. RG316 med RA SMA.han til RA RP-SMA-han

Antennespesifikasjoner GPS:
Frekvensområde og maks forsterkning
1575.42-1600 MHz, 21+/-2dBi
VSWR: =1.5:1
Polarisering: RHCP
Impedans: 50 Ohm
Antennekontakter: 2 stk. SMA-hun
Antennekabler: 2 stk. 65 cm. RG316 med RA SMA.han til RA SMA-han

Robusthet og miljøspesifikasjoner:
Kapslingsgrad: IP 65
Støtmotstand: IK08
Klassifisering brennbarhet antennehus: Ihht. UL 94-HB
Saltspraytest: Ihht. MIL-STD 810G/ASTM B117
Vindgrense (Wind Survival): < 186 km/h
Temperaturområde:  -40°C til +80°C
Luftfuktighet: Opptil 98%

Fysiske spesifikasjoner:
Materiale: Fiberglass (E glass)
Farge: Hvit. Fargkode: Pantone P 179-1C
Dimensjon antenne: Ø449 x 535 mm.
Dimensjon forpakning: 530 x 530 x 630 mm.
Vekt: 19.44 kg.
Vekt inkl. forpakning: 25 kg.
