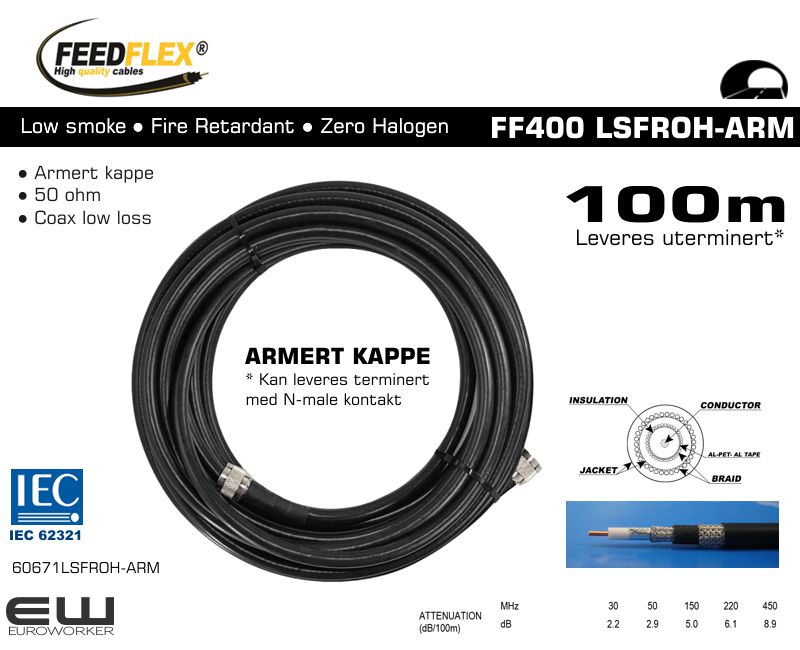

• Armert antennekabel for bruk på utsatte steder, feks i tunnel.
• Kappe i typegodkjent LSFROH:
  • LOW SMOKE
  • FIRE RETARDANT
  • ZERO HALOGEN
• 50 ohm
• Flammehemmende kappe
• Avgir ikke etsende/giftige gasser ved brann
• Lavt signaltap
• Anbef på UHF, VHF
• Kraftig coax low loss kabel tilsvarende LMR400
• Egnet for tunnel, båter, tavelrom, lukkede rom.
• Leveres i lengde på 100m ellers preterminert med N(m) i begge ender med tillegg for terminering og endekontakter.
• Minste bøyeraduis: 35.4mm
• °C: -40 - 80°C
• Kappe: LSFHPE (80°C.
• RoHS
• UV-Resisent
• Tykkelse: 10.29 ±0.30 mm
• Vekt: 11,94Kg pr 100m + trommel/kontakter

• RoHS-samsvar: IEC 62321 godkjent for lavt innhold av:

  • Bly (Pb)

  • Kvikksølv (Hg)

  • Kadmium (Cd)

  • Heksavalent krom (Cr6+)

  • Polybromerte bifenyler (PBB)

  • Polybromerte difenyletere (PBDE)

TERMINERING COAX KABEL

Det å terminere en N-hann-kontakt på en FF400LSFROH-kabel krever presisjon og riktig verktøy for å sikre en pålitelig og vanntett tilkobling. Prosessen involverer flere steg: kutting, avisolering og montering.

Materialer som trengs

• 2 x N-hann-kontakter for LMR-400/FF400: Sørg for at kontaktene er kompatible med kabelens dimensjoner. Det finnes ulike typer, men den vanligste for denne kabeltypen er en krympekontakt.

• 1 x FF400LSFROH-kabel: Kabellengden velger du basert på ditt behov.

• Krympeslange/tape: For å sikre en værsikker forsegling rundt kontakten.

Verktøy som trengs

For å utføre jobben skikkelig, trenger du følgende spesialverktøy:

• Kabelsaks eller kutter: En skarp, ren kutter for å kutte kabelen rett og unngå at den blir klemt.

• Avisoleringsverktøy for LMR-400: Dette er det mest kritiske verktøyet. Det finnes spesialverktøy som er designet for å strippe kabelen i riktige dimensjoner i ett enkelt steg, noe som er avgjørende for en god terminering. Verktøyet fjerner ytre kappe, flettet skjerm og dielektrikum i riktige lengder for å passe N-kontakten.

• Krympetang: En tang med riktig krympematrise for størrelsen på krymperingen til N-kontakten. For LMR-400-kontakter er den typiske størrelsen for krympematrisen 0,429 tommer (10,9 mm).

• Liten kniv eller skalpell (valgfritt): Kan brukes til finjustering av avisoleringen, men et godt avisoleringsverktøy gjør dette unødvendig.

Steg for montering

1. Klargjør kabelen: Start med å kutte kabelen i ønsket lengde. Bruk et avisoleringsverktøy for å fjerne ytre kappe og flettet skjerm i den lengden kontakten krever. Vær veldig forsiktig så du ikke skader den midtre lederen.

2. Forbered kontakten: Skyv krymperingen over kabelens ytre kappe. Deretter skyver du selve N-kontakten over avisolert flettet skjerm og dielektrikum. Kontakten skal passe tett.

3. Lodde eller klem fast midtre leder: Mange N-kontakter for LMR-400 er av typen der den midtre lederen enten klemmes med en spesiell del i kontakten eller loddes fast. Følg instruksjonene for din spesifikke kontakt.

4. Krymp kontakten: Skyv krymperingen tilbake over den delen av N-kontakten som dekker kabelens skjerm. Bruk krympetangen til å krympe ringen. Dette sikrer en solid mekanisk og elektrisk kontakt mellom kabelen og kontakten.

5. Test for gjennomgang og kortslutning: Bruk et multimeter for å sjekke om du har en god elektrisk forbindelse. Sjekk at det er gjennomgang på den midtre lederen og at det ikke er noen kortslutning mellom den midtre lederen og kontaktenes ytre del.

Denne prosessen krever noe øvelse, med riktig verktøy og nøyaktighet oppnås en vanntett, isolert og pålitelig tilkobling.
