Compatible Products: A-OMNI-0291-V2,A-OMNI-0400,A-OMNI-0402-V1-01,A-OMNI-0402-V2-01,A-OMNI-0403-V1-01,A-OMNI-0404-V1-01,A-OMNI-0496-V2-02

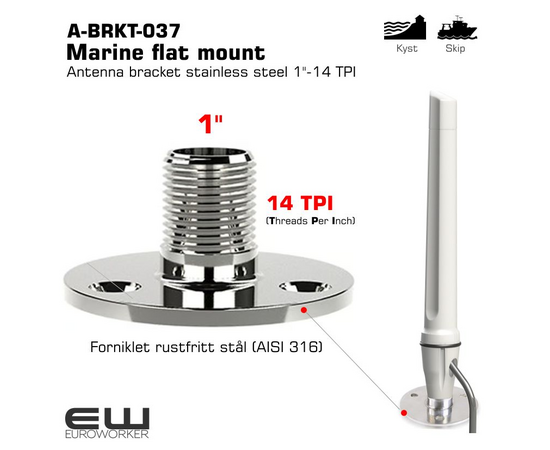

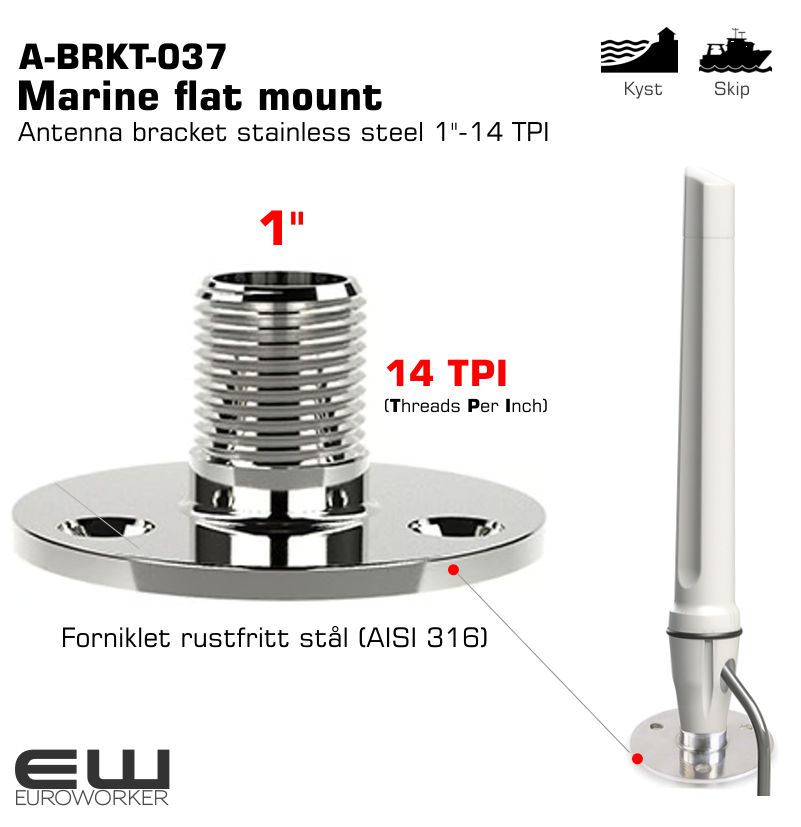

Poynting A-BRKT-037 er en robust, flat monteringsbrakett spesielt designet for maritime antenner. Den er laget av høykvalitets 316 marine-grad rustfritt stål, noe som sikrer eksepsjonell holdbarhet og korrosjonsbestandighet i tøffe saltvannsmiljøer. Braketten har en sirkulær form og er utstyrt med et gummipakning for å sikre en vanntett montering.

Nøkkelspesifikasjoner:

• Materiale: 316 rustfritt stål.

• Gjengestørrelse: Standard 1'' x 14 TPI (threads per inch), som er en vanlig standard for marineantenner.

• Montering: Flat montering (deck mount) på en horisontal overflate.

• Mål: Diameter på ca. 77 mm og en høyde på 37,5 mm.

• Monteringshull: M6-senkehull for skruer.

Hvordan den skal festes på en båt

Braketten er utformet for å monteres på en flat, horisontal overflate som for eksempel et dekk, en targabøyle, en mastetopp eller et overbygg.

1. Velg monteringssted: Først må du bestemme deg for det ideelle stedet (se avsnittet om plassering nedenfor). Sørg for at overflaten er flat og solid nok til å bære vekten av antennen og tåle vindbelastning.

2. Borre hull: Braketten har tre forborede M6-senkehull. Bruk disse som mal for å markere og bore hull i båtens overflate. Sørg for å bruke en passende borstørrelse.

3. Påfør tetningsmasse: For å sikre en 100% vanntett installasjon, bør du påføre en marin tetningsmasse (som sikaflex eller lignende) rundt borehullene og på undersiden av braketten før du skrur den fast.

4. Skru fast: Fest braketten med M6-skruer. Sørg for å stramme skruene godt for å skape en solid forbindelse, men unngå å stramme for hardt så du skader braketten eller overflaten.

5. Monter antennen: Antennen kan deretter skrus direkte inn i brakettens 1'' x 14 TPI gjengede feste.

Hensyn til plassering og forstyrrelser

Plassering av en antenne på en båt er kritisk for optimal ytelse og for å unngå forstyrrelser fra annen elektronikk. Her er de viktigste hensynene:

• Høyde: Plasser antennen så høyt som mulig for å maksimere rekkevidden og sikre fri sikt til omgivelsene. På en seilbåt er mastetoppen ofte det beste stedet, mens på en motorbåt kan en targabøyle eller mast være ideelt.

• Fri sikt: Antennen må ha en så fri og uhindret siktlinje som mulig mot horisonten i alle retninger. Unngå å plassere den bak master, store metallgjenstander, radarantenner eller store overbygg som kan blokkere signalene.

• Avstand til andre antenner: Antenner kan forstyrre hverandre, spesielt hvis de sender og mottar på nærliggende frekvensbånd (f.eks. VHF, AIS, GPS, Wi-Fi og mobilnett). Plasser Poynting-antennen så langt unna andre antenner som mulig, gjerne med minst én meters avstand, for å minimere risikoen for signalforstyrrelser. For sendende antenner, som VHF eller radar, er det spesielt viktig å unngå at deres signaler treffer din antenne. En god tommelfingerregel er å montere bredbånds- og GPS-antenner under og bak sendende antenner.

• Avstand til elektrisk utstyr: Hold antennen unna motorer, kabler og annet elektrisk utstyr som kan generere elektromagnetisk støy (EMI). Dette kan inkludere LED-lys, invertere eller dårlig avskjermet elektronikk.

• Ruting av kabel: Antennekabelen skal ha minst mulig forstyrrelser og helst føres unna strømkabler. Unngå skarpe bøyninger og sørg for at kabelen er sikret for å forhindre skade fra bevegelse eller vind.
