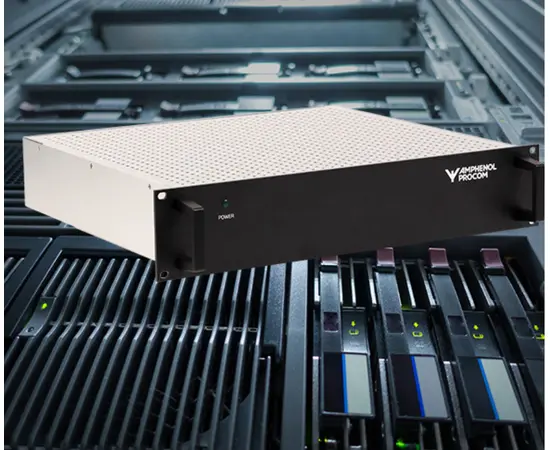

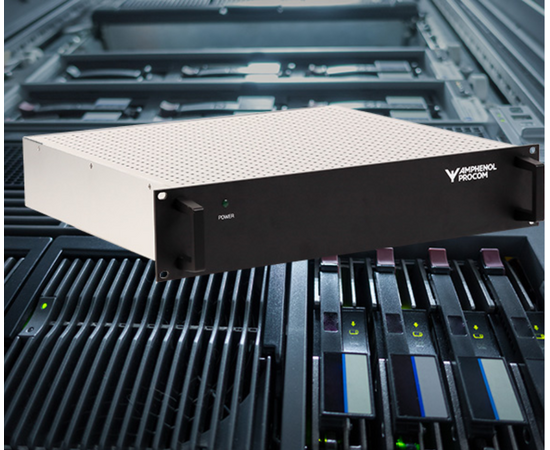

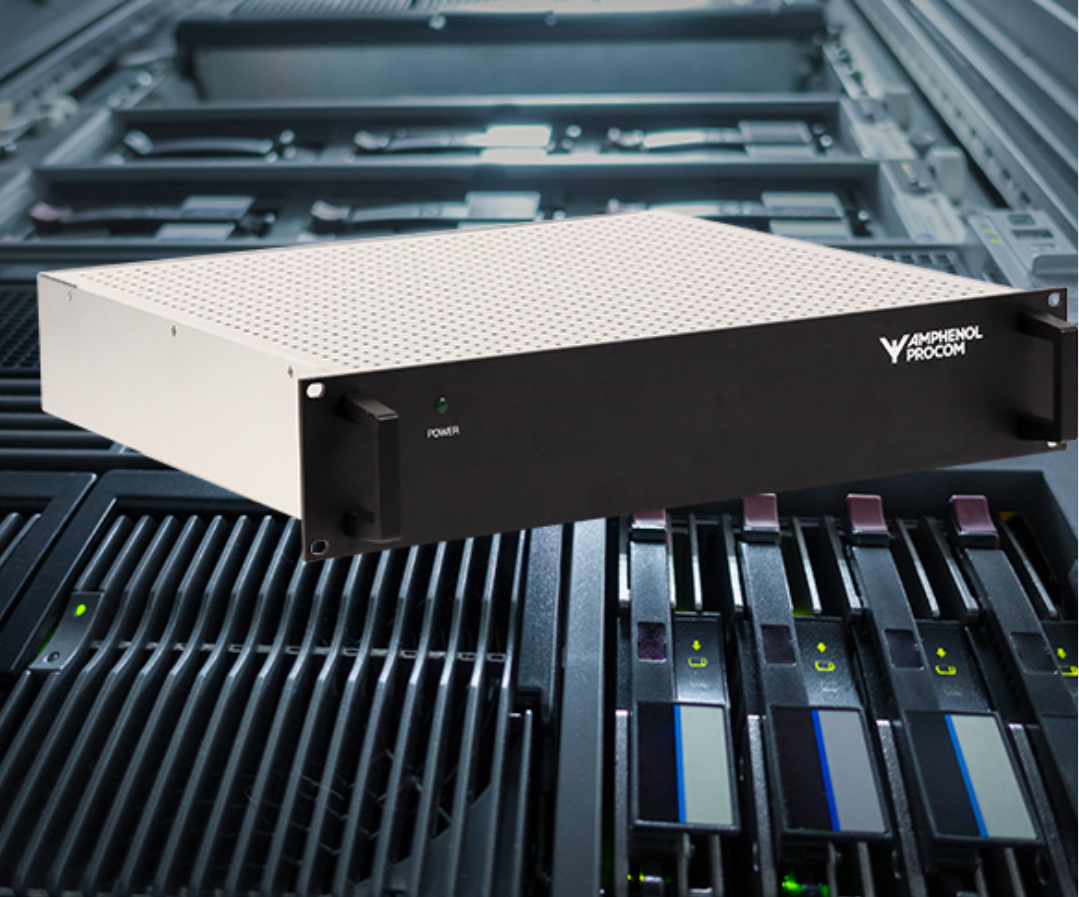

Procom VHF Combiner PRO-HDAR150-4/l (4 Channel TX/RX)
Logg inn for å bruke denne tjenesten
- Dette er en plass- og kostnadsbesparende systemkomponent som forenkler systemdeginet gjennom å redusere behovet for antenner, duplexfilter og antennekabler på lokasjoner med med flere bladerepeatere.
- Ta kontakt for løsningsforslag og komplett tilbud med effektive priser
- Link til Procom s utvalg combiners: https://amphenolprocom.com/products/combiners

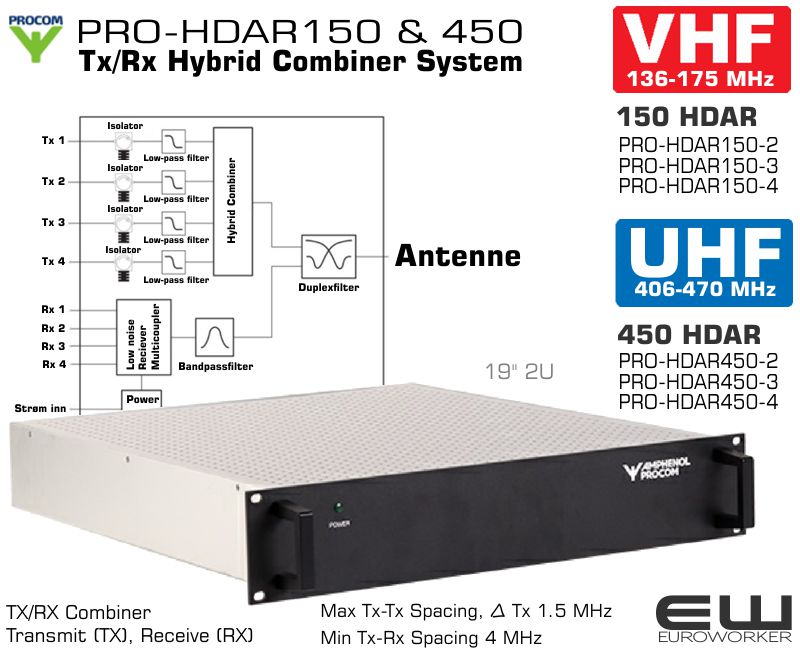

- Denne UHF VHF combineren leveres for 2m 3 eller 4 Tx/Rx og i versjoner for nedre og øvre del av frekvensbåndene VHF og UHF.
- Funksjon: vesentlig forenklet installasjon gjennom at 4 repeatere kan brukes samme antenne
- Innebygget strømforsyning
- 19" rack montering
- Bygger 2U
SPECIFICATIONS VHF Rx/Tx combiner:
Electrical
Model PRO-HDAR150-4/...
Frequency l: 136 - 156 MHz
h: 152 - 175 MHz
Maximum Tx-Tx Spacing, Δ Tx 1.5 MHz
Minimum Tx-Rx Spacing 4 MHz
Insertion Loss Tx Path < 8.0 dB
Impedance 50 Ω
Ant-Tx Isolation > 40 dB @ 25° C
Gain Rx PATH: 1 dB ±1 dB (factory set)
Rx-Rx Isolation > 20 dB
Tx-Tx Isolation > 70 dB
SWR ≤ 1.5:1
Maximum Input Power 50 W
Rx-Isolation on Tx-Frequency Tx-Tx spacing < 0.5 MHz : > 80 dB
Tx-Tx spacing > 0.5 MHz : > 60 dB
Tx-Isolation on Rx-Frequency Rx-Rx spacing < 0.5 MHz : > 80 dB
Rx-Rx spacing > 0.5 MHz : > 60 dB
LNA Noise Figure < 3.5 dB
No. of Channels 4
Power Supply
Voltage 85 - 264 VAC
Frequency 47 - 63 Hz
AC current (typ.) 0.35 A/115 VAC 0.25 A/230 VAC
Mechanical
Connection(s) N(f)
Dimensions 19" x 2HU - see drawing for depth of tray
Weight Approx. 7.5 kg / 16.5 lb.
Environmental
Operating Temperature Range -30 to 60 °C
Hva er Combiners og Duplexers?
Antenner er hjertet i ethvert radiosystem – men bak selve antennen finnes flere viktige komponenter som sørger for at signalene flyter trygt og effektivt mellom sendere, mottakere og kabling. To av disse er combiners og duplexers.
Hva gjør en Combiner?
En combiner lar flere radiosendere (Tx-kanaler) dele én enkelt antenne. Det betyr at man kan redusere antall antenner på masten, spare plass, og redusere kabelføringer. Combinere sørger også for at signalene ikke forstyrrer hverandre via separat filtrering mellom kanalene.
Hva gjør en Duplexer?
En duplexer lar et radiosystem sende og motta samtidig på ett antennepunkt – ved å bruke forskjellige frekvenser. Den skiller altså de to signalretningene: Tx (transmit) og Rx (receive). Duplexeren hindrer at senderens kraftige signal overstyrer mottakeren.
Ulike typer Combiners fra Amphenol Procom
Amphenol Procom tilbyr en omfattende serie RF-komponenter som brukes i profesjonelle systemer – fra nødkommunikasjon (TETRA, DMR, P25) til maritim, flyplass, forsvar og industri. Her følger en oversikt over hovedtypene.
1. Compact Combiners
Kjennetegn: Små, plassbesparende løsninger med kombinert Tx/Rx-funksjon.
Bruksområde: Små basestasjoner og mobile enheter med lav og moderat effekt (50–100 W). Ideelle der plass i rack og mast er begrenset.
2. Cavity Combiners
Kjennetegn: Bruker resonanskaviteter for ekstremt god isolasjon og lav innsettingsdemping. Høy effektkapasitet (100–300 W per kanal).
Bruksområde: Store flerkanalsystemer som nødnett, militære kommunikasjonsanlegg og kringkasting.
3. Hybrid Combiners
Kjennetegn: Benytter hybridkoplinger for å kombinere signalene. Gir fleksibilitet over brede frekvensområder.
Bruksområde: Systemer der flere radiosendere skal kobles sammen med moderate effektkrav.
4. Receiver Multicouplers
Kjennetegn: Fordeler mottakssignaler til flere mottakere uten signaltap og med lav støy.
Bruksområde: Kontrollrom og overvåkingssystemer som krever flere parallelle radioinnganger.
5. Power Splitters og Dividers
Kjennetegn: Delesignalfordelere som splitter eller kombinerer RF-strømmer i like (eller spesifiserte) forhold.
Bruksområde: Test, kalibrering, eller systemer som krever flere mottaksveier fra én antenne.
6. Directional og 3 dB Couplers
Kjennetegn: Gir en kontrollert måte å tappe av eller injisere signaler fra en linje uten å påvirke hovedstrømmen betydelig.
Bruksområde: Måling, feilsøking, overvåking av effekt og impedans i RF-systemer.
7. Low Noise Amplifiers (LNA)
Kjennetegn: Forsterker svake signaler fra antennen med minimalt støypådrag.
Bruksområde: Mottakssystemer der signalstyrken er lav, særlig over lange kabelstrekk.
8. Power Monitors
Kjennetegn: Overvåker utgangseffekt og reflektert effekt (SWR) for å sikre trygt sendersystem.
Bruksområde: Basestasjoner og radiolinjesystemer hvor høy effekt og stabilitet er kritisk.
9. Combiner Components
Kjennetegn: Modulære byggesteiner som kobles sammen til skreddersydde løsninger (kabler, filtre, isolatorer, adaptere osv.).
Bruksområde: Tilpasning og service på spesialanlegg.
Begrepsoversikt
| Begrep | Forklaring |
|---|---|
| Tx (Transmit) | Senderdelen i radiosystemet, formidler utgående signal. |
| Rx (Receive) | Mottaksdelen i radiosystemet, gransker innkommende signal. |
| Isolation (Isolasjon) | Hvor godt et signal er adskilt fra et annet (hindrer krysstale). |
| Insertion Loss (Innsettingsdemping) | Hvor mye signalstyrke man mister når signalet passerer en komponent. |
| Frequency Range (Frekvensområde) | Området (f.eks. 380–470 MHz) som en komponent er beregnet for. |
| SWR (Standing Wave Ratio) | Mål på hvor godt et system er tilpasset i impedans; lav SWR betyr bedre effektivitet. |
| Hybridkopling | RF-teknikk for å kombinere signaler i fase for best mulig fordeling. |
| Cavity (Resonanskavitet) | Metallkammer som fungerer som et filtrerende element i høyfrekvente systemer. |
| LNA (Low Noise Amplifier) | Elektronisk forsterker som øker signalstyrke med lavt støytap. |
