Et duplexfilter er et passivt filter som brukes til å separere to radiosignaler med nærliggende frekvenser, vanligvis for å tillate samtidig sending (TX) og mottak (RX) på samme antenne. Det tunede filteret fungerer som en toveis enveiskjøring.

Hvordan et duplexfilter fungerer

Et duplexfilter består av en rekke resonanskretser. Hver krets er i praksis en spole (induktor) og en kondensator som sammen skaper en krets som er følsom for en bestemt frekvens. Når du justerer disse kretsene, endrer du på spenningen i spolen og kondensatoren og frekvensen kretsen reagerer på.

Hvordan det tuneres

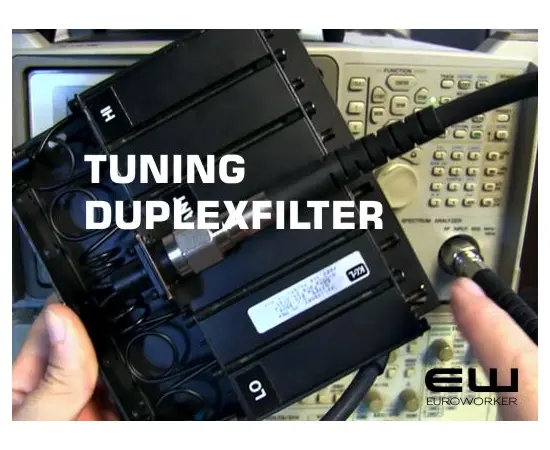

Tuning er prosessen med å justere disse resonanskretsene for å sikre at filteret blokkerer uønskede frekvenser og slipper igjennom de ønskede frekvensene. Dette gjøres vanligvis ved å:

• Justeringsskruer: Hver resonanskrets i filteret har en justeringsskrue. Disse skruene er koblet til en kondensator eller en spole.

• Måleutstyr: Du bruker et nettverksanalysator som kan måle frekvensresponsen til filteret. Analysatoren sender ut et signal på en bestemt frekvens og måler hvor mye av signalet som slipper igjennom filteret.

• Justering: Ved å vri på skruene, endrer du kapasitansen og/eller induktansen, som igjen endrer resonansfrekvensen til hver krets. Du fortsetter å justere skruene til nettverksanalysatoren viser at filteret har maksimal demping på de frekvensene du vil blokkere, og minimalt tap på frekvensene du vil sende eller motta.

Hvorfor det må tuneres

Hovedårsaken til at et duplexfilter må tunes er for å sikre at senderen og mottakeren ikke forstyrrer hverandre. Duplexfilteret må isolere de to signalene. Uten riktig tuning, vil senderens sterke signal "blinde" mottakeren, og mottakeren vil ikke kunne høre det svake signalet den skal motta.
