Hvordan fungerer Hytera HM785 med SW00080 IP Transit Lisens?

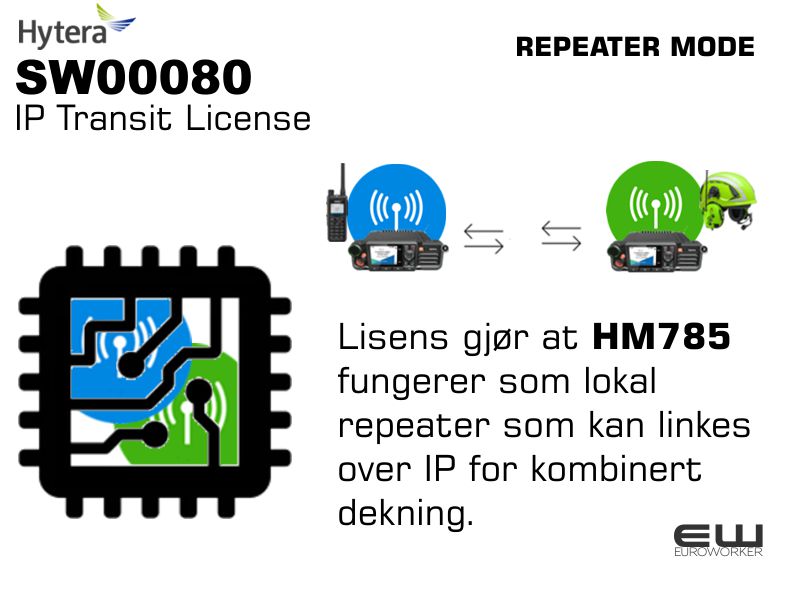

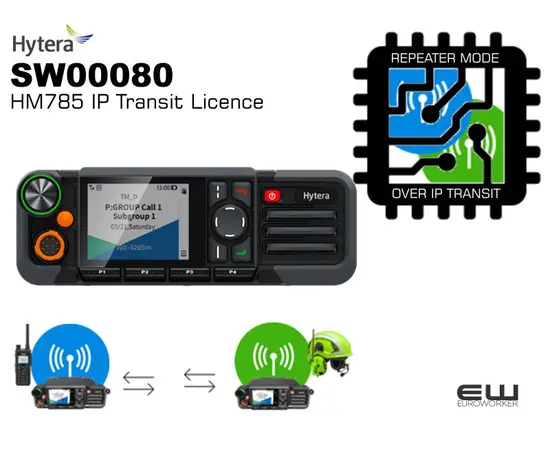

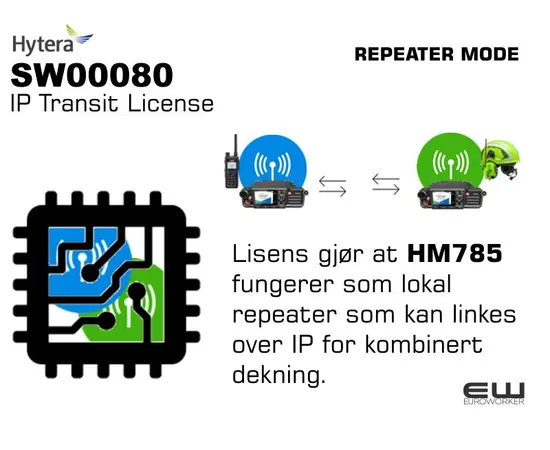

SW00080-lisensen (IP Transit) for Hytera HM785-radioer gjør mobilradioen om til en mobil repeater (basestasjon eller signalforsterker). Dette gjør det mulig å bruke HM785 mobilradio for å linke sammen dekningsområder eller forlenge rekkevidden til radiosystemet. Sambandet sender talen fra en lokasjon over et IP nettverk til andre lokasjoner.

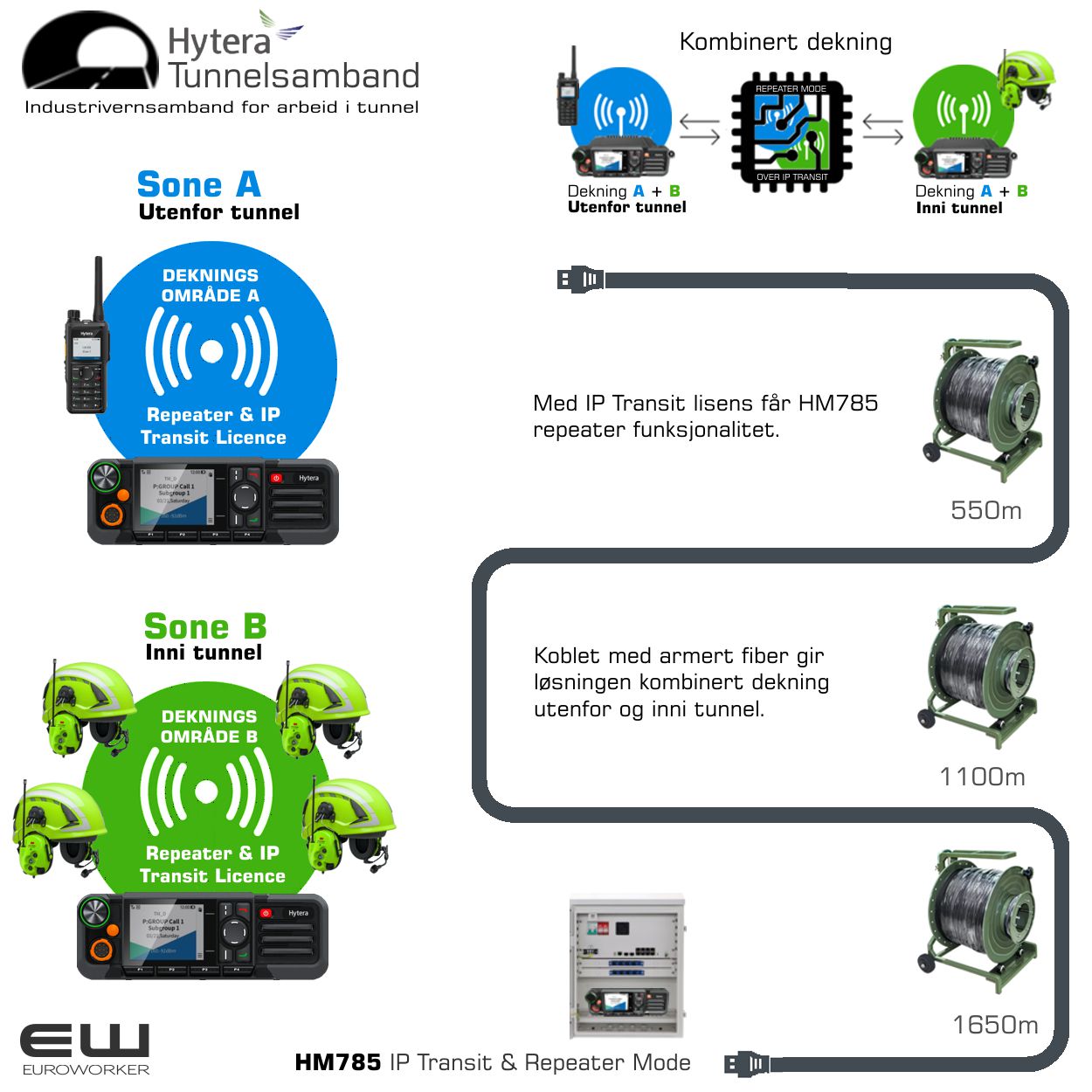

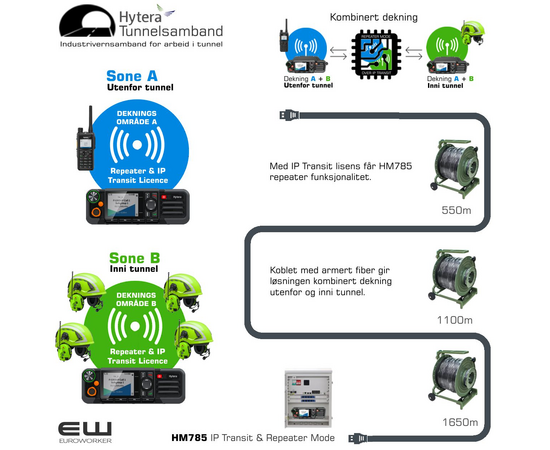

Scenario: Sikker kommunikasjon i tunnel

Tenk deg en situasjon der et team skal utføre arbeid dypt inne i en lang tunnel. Et vanlig radiosystem vil kun ha dekning utenfor og et stykke inn i tunnelen. Lenger inne vil kommunikasjonen vil bryte sammen fordi radiosignalene svekkes innover i tunnelen.

For å løse dette, kan to Hytera HM785-radioer, begge utstyrt med SW00080-lisens knyttes sammen

1. Repeater 1 (inngang):

   • Plasseres ved inngangen til tunnelen, eller på et sted hvor det er full dekning for de som er utenfor.

   • Denne radioen er koblet til et nettverk, i dette tilfellet ved hjelp av en fiberkabel som rulles ut etter hvert som arbeidet skrider frem.

   • Den fungerer som en lokal repeater som sender og mottar signaler fra radioene til de som er utenfor tunnelen.

2. Repeater 2 (inne i tunnelen):

   • Plasseres dypt inne i tunnelen, nær der arbeidet utføres.

   • Denne radioen er også koblet til den samme fiberkabelen som Repeater 1.

   • Den fungerer som en lokal repeater som sender og mottar signaler fra radioene til arbeiderne inne i tunnelen.

Slik fungerer det:

Når en arbeider inne i tunnelen snakker i radioen sin, mottar Repeater 2 signalet. . Denne repeateren sender signalet videre, ikke gjennom luften, men over fiberkabelen ved hjelp av SW00080-funksjonaliteten. Signalet reiser raskt gjennom kabelen til Repeater 1 ved tunnelinngangen.

Repeater 1 mottar signalet fra fiberkabelen, og sender det ut i luften, slik at det kan høres av de som er utenfor tunnelen. .

Det samme skjer i motsatt retning. Slik oppnås det en sømløs kommunikasjon mellom alle, uavhengig av om de er inne eller ute, ved å bruke fiberkabelen som en digital bro.

Hovedfordelen er at du skaper et kombinert dekningsområde som overvinner barrierer som tuneller, fjell, eller store avstander, uten å måtte installere faste, dyre repeatere. Du bruker kun to HM785-radioer og en enkel nettverksforbindelse.
