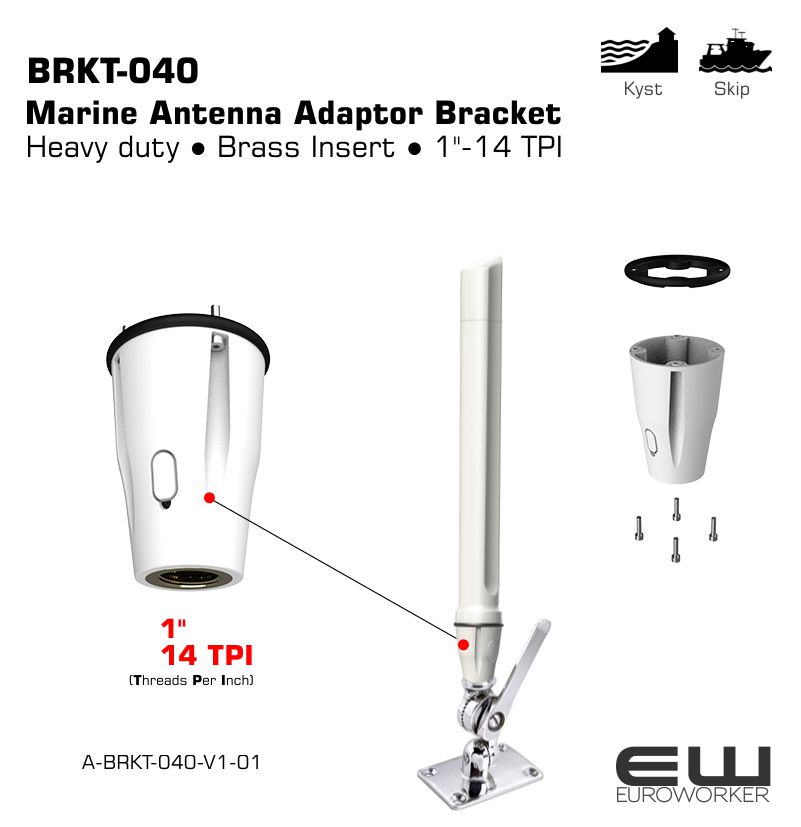

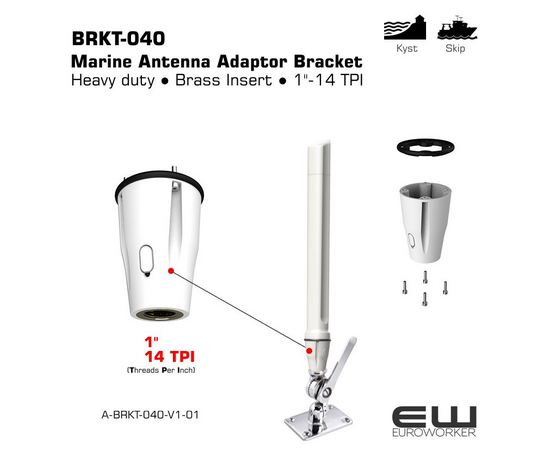

BRKT-040 Marine Antenna Adaptor Bracket with Brass Inserts

Spør kundeservice
BRKT-40
495 ,-
Eks mva Inkl mva
Tilgjengelig
+ −
Lagre i produktlisten

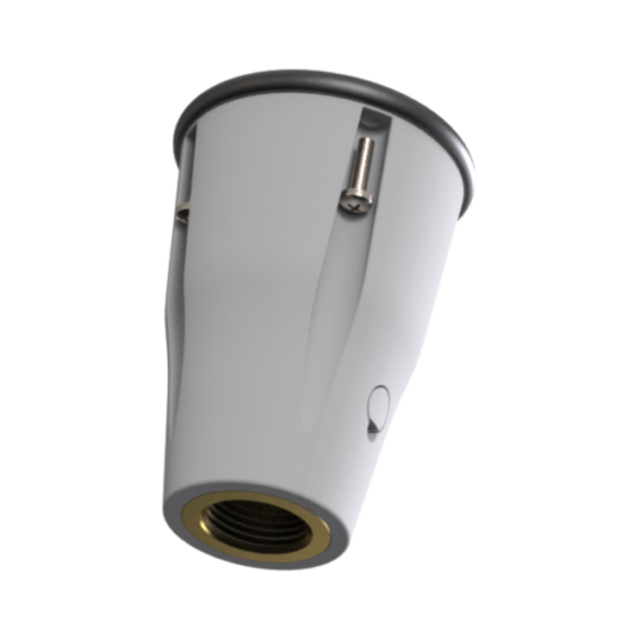

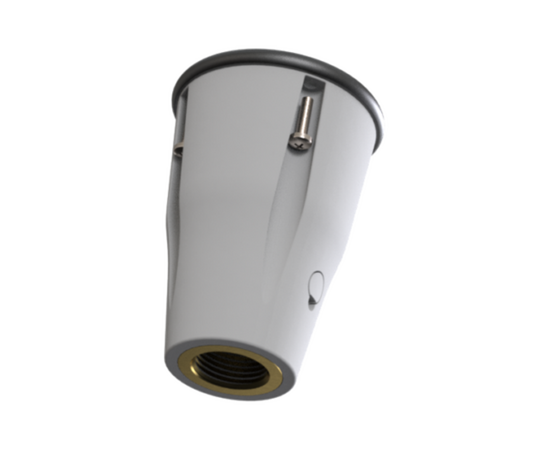

Endestykke for OMNI-291/493/293

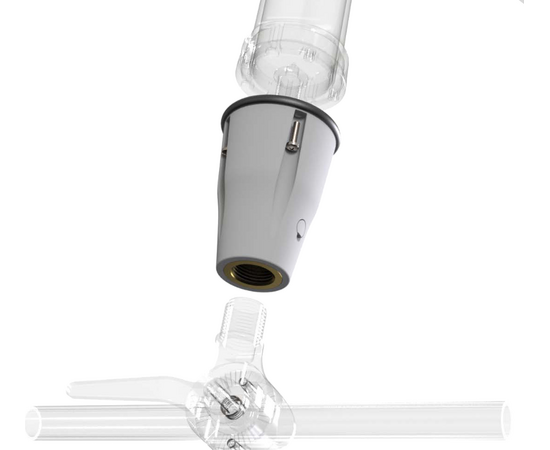

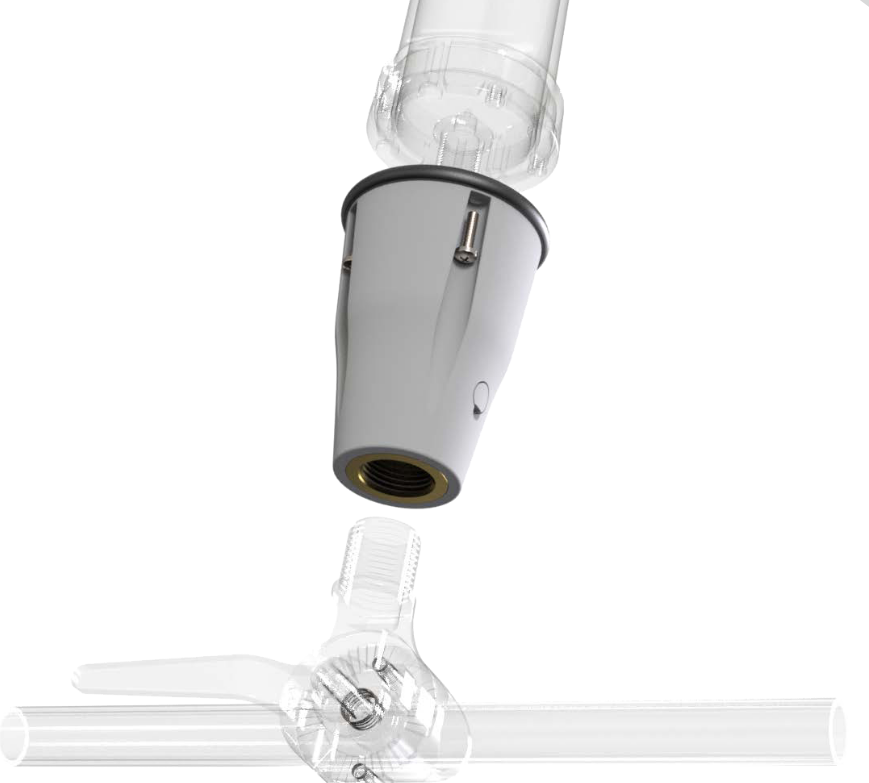

Dette endestykket følger med i produktesken til OMNI-291 og OMNI-493, men kan også leveres som reservedel. I tillegg gir endestykket mulighet for å montere  OMNI-293 til 1"x14TPI marine festesystemer.



Spesifikasjoner:


Kapslingsgrad: IP 67

Temperaturområde:  -20°C til +70°C

Luftfuktighet: Opptil 98%



Dimensjon produkt: 10 x 7.5 cm

Dimensjon produkteske: 15 x 12 x 12 cm

Vekt: 190 g. Vekt inkl. produkteske: 262 g.

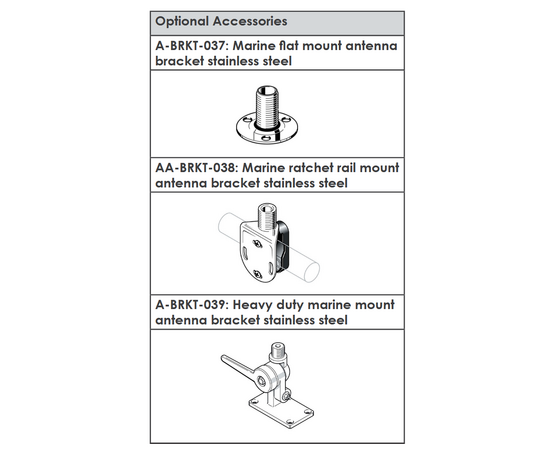

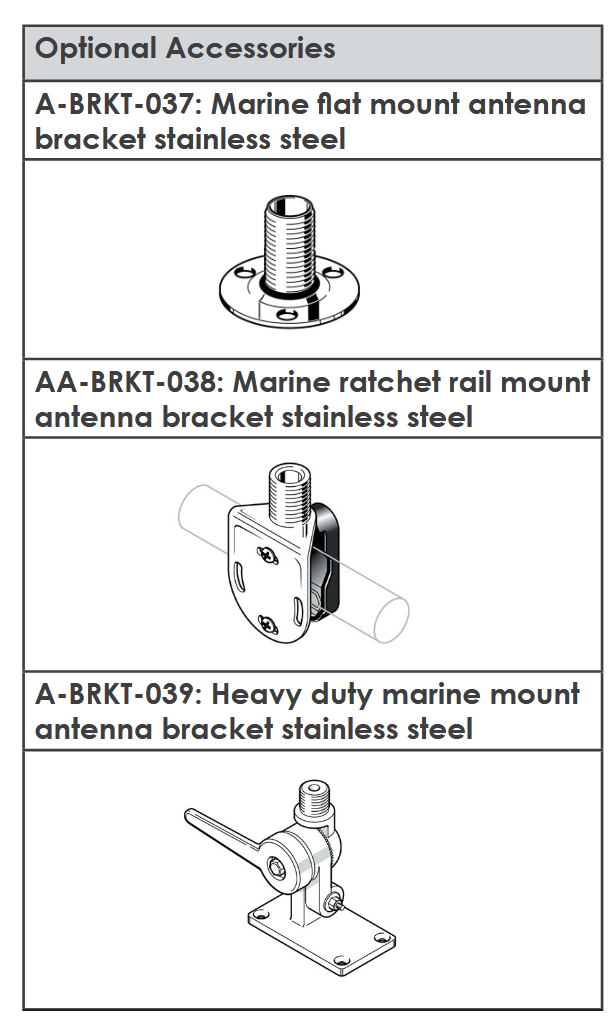

Poynting A-BRKT-037 er en robust, flat monteringsbrakett spesielt designet for maritime antenner. Den er laget av høykvalitets 316 marine-grad rustfritt stål, noe som sikrer eksepsjonell holdbarhet og korrosjonsbestandighet i tøffe saltvannsmiljøer. Braketten har en sirkulær form og er utstyrt med et gummipakning for å sikre en vanntett montering. Nøkkelspesifikasjoner: Materiale: 316 rustfritt stål. Gjengestørrelse: Standard 1'' x 14 TPI (threads per inch), som er en vanlig standard for marineantenner. Montering: Flat montering (deck mount) på en horisontal overflate. Mål: Diameter på ca. 77 mm og en høyde på 37,5 mm. Monteringshull: M6-senkehull for skruer. Hvordan den skal festes på en båt Braketten er utformet for å monteres på en flat, horisontal overflate som for eksempel et dekk, en targabøyle, en mastetopp eller et overbygg. Velg monteringssted: Først må du bestemme deg for det ideelle stedet (se avsnittet om plassering nedenfor). Sørg for at overflaten er flat og solid nok til å bære vekten av antennen og tåle vindbelastning. Borre hull: Braketten har tre forborede M6-senkehull. Bruk disse som mal for å markere og bore hull i båtens overflate. Sørg for å bruke en passende borstørrelse. Påfør tetningsmasse: For å sikre en 100% vanntett installasjon, bør du påføre en marin tetningsmasse (som sikaflex eller lignende) rundt borehullene og på undersiden av braketten før du skrur den fast. Skru fast: Fest braketten med M6-skruer. Sørg for å stramme skruene godt for å skape en solid forbindelse, men unngå å stramme for hardt så du skader braketten eller overflaten. Monter antennen: Antennen kan deretter skrus direkte inn i brakettens 1'' x 14 TPI gjengede feste. Hensyn til plassering og forstyrrelser Plassering av en antenne på en båt er kritisk for optimal ytelse og for å unngå forstyrrelser fra annen elektronikk. Her er de viktigste hensynene: Høyde: Plasser antennen så høyt som mulig for å maksimere rekkevidden og sikre fri sikt til omgivelsene. På en seilbåt er mastetoppen ofte det beste stedet, mens på en motorbåt kan en targabøyle eller mast være ideelt. Fri sikt: Antennen må ha en så fri og uhindret siktlinje som mulig mot horisonten i alle retninger. Unngå å plassere den bak master, store metallgjenstander, radarantenner eller store overbygg som kan blokkere signalene. Avstand til andre antenner: Antenner kan forstyrre hverandre, spesielt hvis de sender og mottar på nærliggende frekvensbånd (f.eks. VHF, AIS, GPS, Wi-Fi og mobilnett). Plasser Poynting-antennen så langt unna andre antenner som mulig, gjerne med minst én meters avstand, for å minimere risikoen for signalforstyrrelser. For sendende antenner, som VHF eller radar, er det spesielt viktig å unngå at deres signaler treffer din antenne. En god tommelfingerregel er å montere bredbånds- og GPS-antenner under og bak sendende antenner. Avstand til elektrisk utstyr: Hold antennen unna motorer, kabler og annet elektrisk utstyr som kan generere elektromagnetisk støy (EMI). Dette kan inkludere LED-lys, invertere eller dårlig avskjermet elektronikk. Ruting av kabel: Antennekabelen skal ha minst mulig forstyrrelser og helst føres unna strømkabler. Unngå skarpe bøyninger og sørg for at kabelen er sikret for å forhindre skade fra bevegelse eller vind.
1.  Poynting A-BRKT-037 Marine flat mount Antenna bracket
Tilgjengelig
550 ,-
Detaljert beskrivelse av A-BRKT-038 Poynting A-BRKT-038 er et marint feste som er spesialdesignet for å montere antenner på båter. Det er en såkalt "ratchet rail mount", som betyr at det er en justerbar og låsbar brakett. Den er laget av rustfritt stål (316 Grade), et materiale som er svært motstandsdyktig mot korrosjon og perfekt for bruk i saltvann. Festet passer til rør og rekker med en diameter på 7/8" til 1" og har en standard 1" x 14 TPI gjenget montering, som passer til de fleste marineantenner. Slik monteres det på båten Montering av festet er ganske rett frem. Du fester A-BRKT-038 ved å klemme den rundt båtrelingen eller et rør, og deretter strammer du den til med de medfølgende boltene. Den smarte vippemekanismen lar deg enkelt justere antennens vinkel i små trinn. Dette er spesielt nyttig for å sikre at antennen står helt loddrett, selv om monteringsflaten er skrå. Når vinkelen er riktig, låser du den på plass. Til slutt skrur du bare antennen fast på det gjengede festet. Viktige tips for plassering og forstyrrelser For å få best mulig ytelse og unngå signalforstyrrelser, er det avgjørende å tenke over hvor du plasserer antennen. Optimal plassering: Antennen bør monteres så høyt og fritt som mulig. Sørg for at den har fri sikt 360 grader rundt, uten store hindringer som master, skorsteiner eller andre store metallobjekter i nærheten. En god tommelfingerregel er at jo høyere du kommer, jo bedre rekkevidde og signalstyrke får du. Avstand til andre antenner: En av de viktigste tingene er å holde god avstand til andre antenner, spesielt VHF-antenner og radar. Sterke signaler fra VHF-radioer kan forstyrre 4G/5G-antennen og redusere ytelsen. Plasser derfor antennen minst 0,5 meter unna andre antenner for å minimere risikoen for forstyrrelser. Forstyrrelser fra radar: Unngå å plassere antennen direkte i radarens sendebane, da dette kan skape alvorlig støy og i noen tilfeller til og med skade utstyret. Radaren bør alltid monteres høyere enn andre antenner om mulig. Kort fortalt, ved å velge et høyt og fritt sted på båten og holde god avstand til annen radioelektronikk, får du mest ut av antennen din.
2.  A-BRKT-038 Marine Ratchet Rail Mount - Stainless steel 1"-14 TPI
Tilgjengelig
2995 ,-
Poynting A-BRKT-039 er et robust marinefeste som skiller seg fra A-BRKT-038 ved at det er designet for flatmontering, i motsetning til rekkverkmontering. Festet er laget av høykvalitets 316-graders rustfritt stål, noe som sikrer maksimal beskyttelse mot korrosjon i tøffe marine omgivelser. I likhet med andre Poynting-fester, har også denne et standard 1" x 14 TPI gjenget feste for antennen, som gjør den kompatibel med et bredt spekter av marineantenner. Den har også en vippefunksjon ("tilt joint") som lar deg justere antennens vinkel. Slik monteres det på båten Denne braketten er designet for å festes direkte på en flat overflate, som et dekk, en baugspryd, en mast eller en vegg på hytta. Monteringen krever at du borer hull i overflaten for å feste braketten med M6 forsenkede skruer (countersunk screws). Du må sørge for at monteringsflaten er solid og egnet for å bære vekten og belastningen fra antennen. Vippefunksjonen gjør det enkelt å justere antennens vinkel etter montering for å sikre at den står helt loddrett og dermed fungerer optimalt. Viktige tips for plassering og forstyrrelser Plassering av antennen er like viktig for A-BRKT-039 som for alle andre marinefester. De samme grunnleggende prinsippene gjelder for å sikre best mulig signal og unngå forstyrrelser: Optimal plassering: Antennen bør plasseres så høyt og fritt som mulig for å maksimere rekkevidden og unngå hindringer som kan blokkere signalene, som for eksempel master eller annet utstyr. Avstand til andre antenner: For å unngå kommunikasjonsinterferens, bør du plassere antennen med en avstand på minst 0,5 meter fra andre antenner og store metallobjekter. Dette er spesielt viktig for å hindre forstyrrelser fra kraftige radiosignaler, som for eksempel fra VHF-radioer og radar. Forstyrrelser fra radar: Unngå å montere antennen direkte i radarens sendestråle. Radarer kan forstyrre andre elektroniske enheter, og antenner plassert i denne strålen kan få redusert ytelse.
3.  A-BRKT-039 Heavy Duty Marine Antenna Mount
Tilgjengelig
2379 ,-
Antennekabel FCOM 200, 5m Fem meter antennekabel/forlengelseskabel med SMA-han kontakt på den ene siden og N-han på den andre. Antennekabelen er av typen FCOM 200 som følger spesifikasjonene til LMR 200. Det er en anvendelig og god kabel med relativt lite signaltap. Kabelspesifikasjoner: Impedans: 50 Ohm Senterleder: 1.12 mm. Senter diameter: 2.95 mm. Ytre diameter: 4.95 mm. Min. bøyeradius: 1.27 cm. Bruksområde: -40°C til +85°C Vekt: 0.03 kg/m. Demping/signaltap i kabel: 900 MHz - 0,326 dB/m (totalt 1,63 dB) 1800 MHz - 0,466 dB/m (totalt 2,33 dB) 2100 MHz - 0,5 dB/m (totalt 2,50 dB) 2500 MHz - 0,554 dB/m (totalt 2,77 dB) 5800 MHz - 0,865 dB/m (totalt 4,33 dB) For øvrige spesifikasjoner, se produktark.
4.  Antennekabel Fcom 200 (LMR200, SMA-hann, N-Hann)
Tilgjengelig
266 ,-
Antennekabel FCOM 200 (3m, N-han/SMA-han)
5.  Antennekabel FCOM 200 (3m, N-han/SMA-han)
Tilgjengelig
218 ,-
