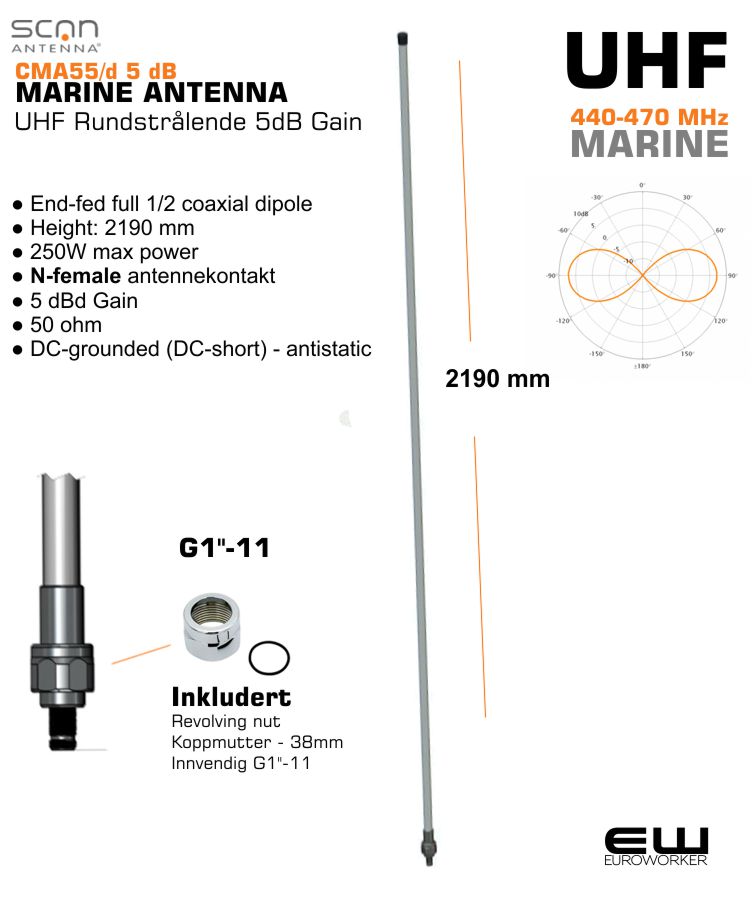

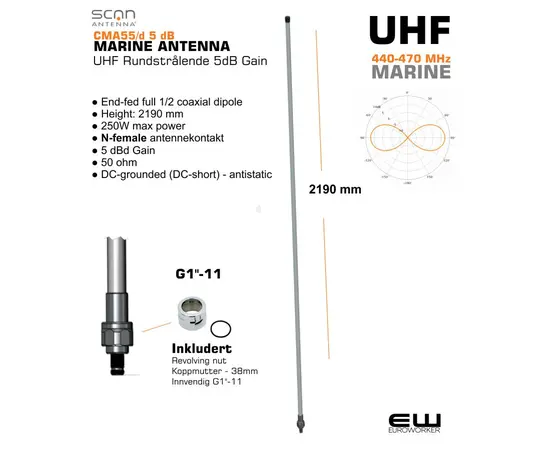

Scan Antenna CMA55/d 5dB - Marine UHF Rundstrålende 5dB Gain (G1"X11)
Logg inn for å bruke denne tjenesten
- End-fed full 1/2 coaxial dipole antenna
- Følger med: Mutter til antennefeste
- Height: 2190 mm
- 250W max power
- N-female antennekontakt
- 5 dBd Gain
- 50 ohm
- DC-grounded (DC-short) - antistatic
- Gjengefeste: G1"X11 (innvendig diameter: 38mm)
Forklaring av begreper på UHF-antenne:
End-fed full 1/2 coaxial dipole antenna:
- End-fed: Beskriver hvordan antennen mates med radiosignaler.
- I en "end-fed" antenne mates signalet til den ene enden av antenneelementet, i motsetning til en "center-fed" antenne der signalet mates til midten (mest vanlig).
- Full 1/2: Refererer til lengden på antenneelementet. En "full 1/2" antenne er en halv bølgelengde lang ved den frekvensen den er designet for.
- Coaxial dipole antenna: Indikerer at antennen er laget av to metalliske elementer (dipoler) og at signalet mates via en koaksialkabel.
5 dBd gain:
- Gain (forsterkning): Måler hvor mye antennen forsterker signalet i en bestemt retning sammenlignet med en referanseantenne (dipol).
- dBd: Desibel relativt til dipol. Enhet for å måle gain.
- 5 dBd: I dette tilfellet betyr det at antennen forsterker signalet med 5 desibel i sin sterkeste retning sammenlignet med en referansedipol.
- En "end-fed full 1/2 coaxial dipole antenna med 5 dBd gain" er en UHF-antenne med følgende egenskaper:
- Den mates med signalet ved den ene enden av antenneelementet.
- Den er en halv bølgelengde lang ved den frekvensen den er designet for.
- Den er laget av to metalliske elementer og mates via en koaksialkabel.
- Den forsterker signalet med 5 desibel i sin sterkeste retning sammenlignet med en referansedipol.
Fordeler med denne typen antenne:
- Enkel konstruksjon
- God retningsbestemthet
- Forholdsvis høy gain
- Brukes i et bredt spekter av UHF-applikasjoner, f.eks. radiokommunikasjon, trådløse nettverk og radar.
Ulemper med denne typen antenne:
- Kan være mer følsom for støy sammenlignet med andre typer antenner.
- Begrenset båndbredde sammenlignet med noen andre typer antenner.
Valg av riktig antenne:
Valget av riktig antenne avhenger av dine behov og bruksområde. En "end-fed full 1/2 coaxial dipole antenna med 5 dBd gain" kan være et godt valg for en rekke UHF-applikasjoner, men det er viktig å ta hensyn til faktorer som frekvens, gain, retningsbestemthet og båndbredde.
Installasjon av UHF på Maritime Fartøy
Steg-for-steg-guide
All installasjonen av radioutstyr og antenner på skip kan kun utføres av autorisert radioinstallatør eller fagperson med autorisasjon for dette formålet. Korrekt installasjon er avgjørende for sikkerhet og operasjonell effektivitet. Her er en guide som tar for seg de viktigste aspektene ved installasjonen.
UHF radiosamband er uunnværlig god for effektiv intern kommunikasjon. Mens øvrig samband sikrer fartøyets kontakt med myndigheter på land, andre skip og nødtjenester, dekker UHF sambandet behovet for løpende koordionering av aktivitetene ombord.
God dekning, innebærer at radioterminalene sender og mottar meldinger til hverandre uten blind eller dødsoner. På større skip skaper skrog og dekk utfordringer som kan løses med en signalforsterker (repeater).
Steg 1: Vurdere behovene
Før du kjøper utstyr, må du vurdere hva som trengs. UHF-radioer brukes vanligvis for kortdistansekommunikasjon, for internt kommunikasjon. Selv om UHF signalene effektivt trenger gjennom hindringer som dekk, stålvegger og overbygg, kan dekning blir et problem med behov for singalforsterker. Bruk kun utstyr som er godkjent for maritimt bruk og spar penger ved å velge utstyr som tåler de barske forholdene til sjøs.
Steg 2: Velg riktig utstyr og kabling
Med utgangspunkt i dekningsbehovet, modulering på eksisterende samband, men også fremtidige behov - velg en UHF repeater fra pålitelig leverandør. Bruk koaksialkabler med lavt signaltap og ekstra beskyttende isolasjon, likeledes velg en god antenne og antennekontakter – dette er de viktigste faktorene for god ytelse. Vedr kabler velg kabler av høy kvalitet som RG213 eller LMR400 for å minimere signaltap, spesielt over lengre avstander. Husk at hver tilkobling kan føre til signaltap. Sørg for at alle kabler og tilkoblinger er ordentlig forseglet for å beskytte mot saltvannskorrosjon.
Steg 3: Plassering av antennen – Høyde og avstand
Dette er det mest kritiske steget. En dårlig plassert antenne kan forstyrre andre systemer og begrense rekkevidden.
-
Høyde er avgjørende: Plasser antennen på det høyeste mulige punktet på fartøyet for å maksimere siktlinjen og rekkevidden. Dette gjelder spesielt for VHF-signaler, men også for UHF som er avhengig av siktlinje.
-
Avstand er viktig: Hold antennen borte fra andre antenner og metallstrukturer som master og skorsteiner. For å unngå forstyrrelser og forvrengning av strålemønsteret, anbefales det å holde minst 1 meters horisontal avstand mellom VHF-antenner, og gjerne mer for å hindre at sterke signaler fra andre sendere overbelaster mottakeren. Sørg også for tilstrekkelig avstand fra satellittantenner og radarer for å hindre signalblokkering og interferens.
-
Vertikal avstand: Hvis horisontal avstand er umulig, er vertikal avstand den nest beste løsningen. Å plassere antennen direkte over eller under en annen kan minimere de negative effektene.
Steg 4: Installering av transceiveren
Transceiveren bør monteres i et tørt, godt ventilert område, fritt for vibrasjoner og direkte sollys. Ideelt sett bør den plasseres nær rormannen slik at den er lett tilgjengelig, spesielt i nødsituasjoner. Unngå å montere den i direkte nærhet av kraftige motorer eller elektriske systemer som kan generere elektromagnetisk støy.
Steg 5: Strømforsyning og jording
Sørg for en stabil og pålitelig strømkilde til radioen. Radiosystemet bør kobles til strømforsyningen via sikringer for å beskytte mot spenningsvariasjoner. For ekstra sikkerhet, sørg for at systemet har en backup-strømkilde, som et batteri. Korrekt jording av hele systemet til skipets skrog er essensielt for å minimere forstyrrelser og sikre optimal ytelse.
Steg 6: Konfigurasjon og testing
Når alt utstyret er montert, må du konfigurere systemet med de riktige frekvensene, kanalene og kallesignalene i henhold til gjeldende maritime forskrifter. Utfør grundige tester for å sikre at du kan kommunisere med andre fartøy og kyststasjoner. Test også rekkevidden og signalkvaliteten i ulike områder av skipet.
En korrekt utført installasjon er kritisk for å sikre at UHF/VHF-systemet fungerer som et pålitelig verktøy for både sikkerhet og daglige operasjoner. Ved usikkerhet er det alltid best å kontakte profesjonelle for å sikre at installasjonen oppfyller alle standarder.
For en visuell demonstrasjon av en installasjon, kan du se denne videoen som viser hvordan du installerer en VHF-radio. VHF Marine Radio Installation
1. Avstand fra andre antenner
