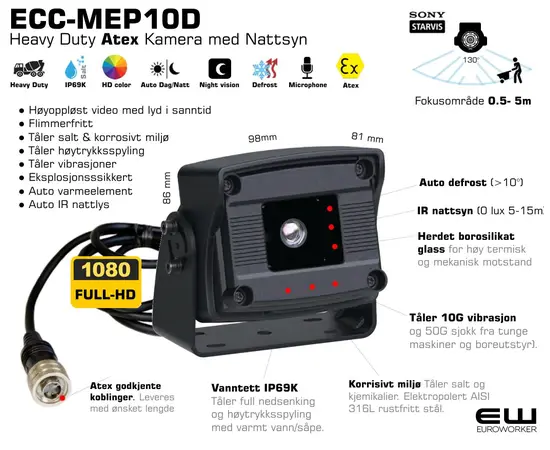

ECC-MEP10D eksplosjonssikkert kamera for bruk offshore eller tungtransport
Logg inn for å bruke denne tjenesten
- ECC-MEP10D eksplosjonssikkert kamera for bruk offshore eller tungtransport
- Camera for rear-view monitoring or site surveillance
- Mining and oil & gas (due to explosion-proof ratings).
- Construction and heavy agricultural machinery.
- Specialized on-road and off-road vehicles.
-

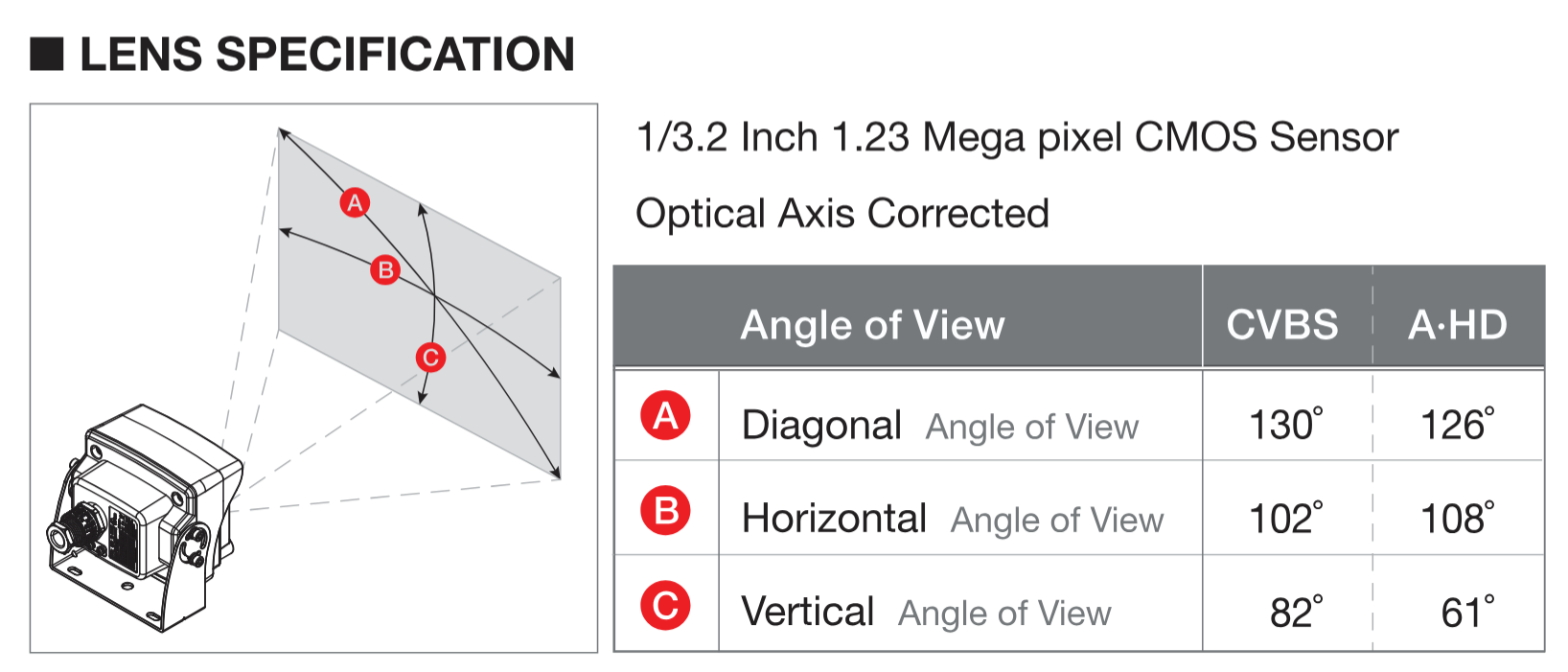

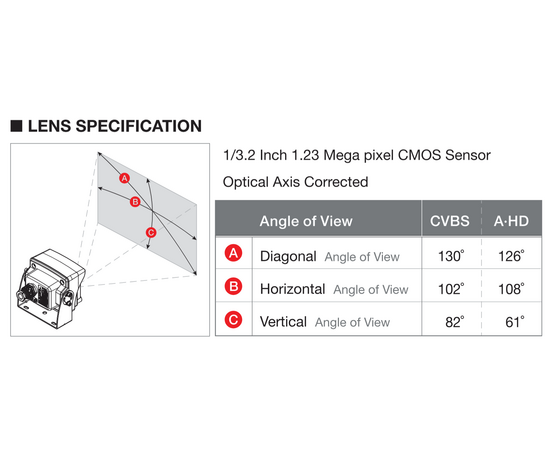

Diagonalt: ca. 130° – 150°
-
Horisontalt: ca. 110° – 130°
-
Vertikalt: ca. 70° – 90°
- Dette gir et svært bredt synsfelt som gjør at du får med deg mye av omgivelsene på kort avstand, noe som er ideelt for å unngå "blinde soner" rundt maskiner eller i trange industrilokaler.
- Kameraet har fast fokus (Fixed Focus) og ingen bevegelige deler for autofokus, noe som er en fordel i miljøer med mye vibrasjon da det ikke er noe som kan "løsne" eller gå ut av posisjon.
-
Fokusinnstilling: Linsen er fabrikkfokusert til hyperfokal avstand.
-
Effektivt fokusområde: Fra ca. 0,5 meter til uendelig.
-
Skarphetsplan: Bildet er skarpest på avstander mellom 1,5 og 5 meter, som er det mest kritiske området for sikkerhetsovervåking av personell og hindringer.

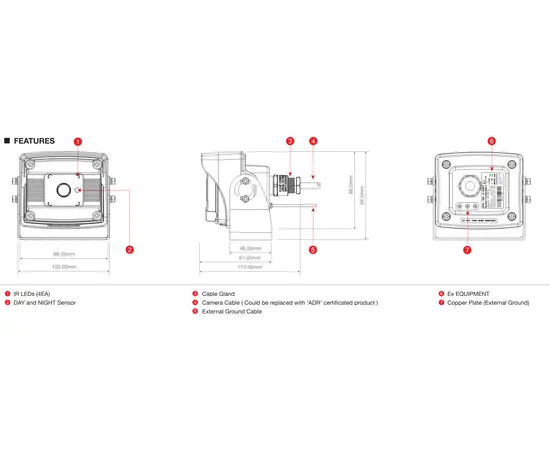

- Tekniske spesifikasjoner: ECC-MEP10D
-
- Produktkategori: Eksplosjonssikkert (Ex d) Hybrid-kamera
- Sertifisering: ATEX / IECEx for Sone 1, 2, 21 og 22
- Sertifisering og sikkerhet
-

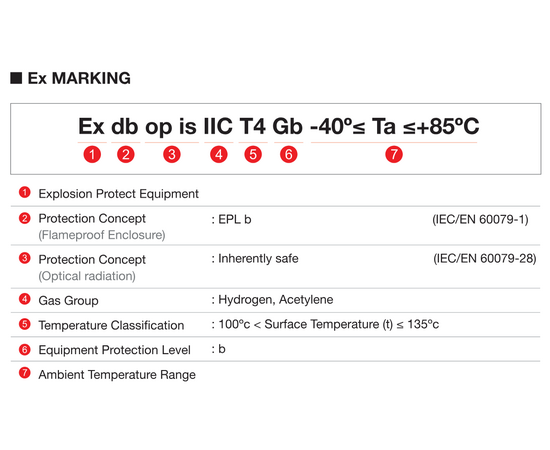

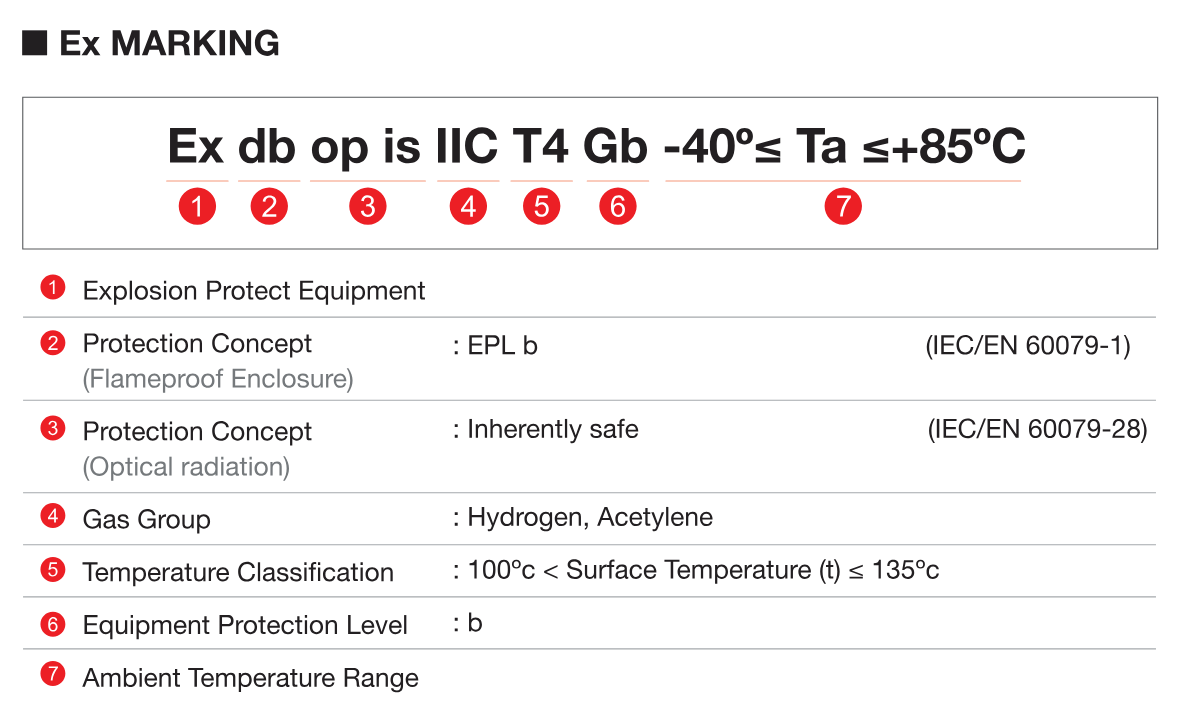

ATEX-merking: II 2G Ex db IIC T6 Gb / II 2D Ex tb IIIC T85°C Db.
-
IECEx-merking: Ex db IIC T6 Gb / Ex tb IIIC T85°C Db.
-
Sertifikatnummer: KTC 15 ATEX 0041X / IECEx KTC 15.0016X.
-
Beskyttelsesmetode: "Ex d" (Flammesikkert kapsling) – designet for å tåle intern eksplosjon og forhindre antennelse av ekstern atmosfære.
-
Materiale: Elektropolert rustfritt stål AISI 316L (gir maksimal korrosjonsbeskyttelse i maritime og kjemiske miljøer).
- Video og Optikk
-
Bildesensor: 1/2.8" Sony CMOS (Full HD).
-
Oppløsning: 1080p (1920 x 1080) @ 25/30 fps.
-
Videoformat: Hybrid utgang (AHD, HD-TVI, HD-CVI, CVBS). Standardoppsett er ofte AHD eller TVI for bruk med MXN-monitorer.
-
Bildevinkel (H): 110° vidvinkel (diagonal ca. 130°), optimalisert for overvåking av prosessområder eller ryggekamera-funksjon.
-
Lysfølsomhet: 0 Lux med IR aktiv.
-
Infrarød belysning: 4 stk. High Power IR LED med rekkevidde på 15–20 meter, styrt av automatisk CDS-sensor.
- Mekanisk og Miljø
-
IP-klassifisering: IP68 / IP69K (Tåler full nedsenking og høytrykksspyling/steam).
-
Driftstemperatur: -40°C til +70°C (Verifisert i henhold til ATEX-krav).
-
Vibrasjon og støt: Sertifisert for 10G vibrasjon og 50G sjokk (ideelt for tunge maskiner og boreutstyr).
-
Vekt: Ca. 2.5 kg (inkludert brakett).
-
Vindusrute: Herdet borosilikatglass med høy termisk og mekanisk motstand.
- Elektrisk
-
Spenning: DC 12V (±10%).
-
Strømforbruk: Maks 350mA (ca. 4.2W) ved aktiv IR og varmeelement.
-
Varmeelement: Innebygd automatisk termostatstyrt varmeelement for frost- og duggfjerning.

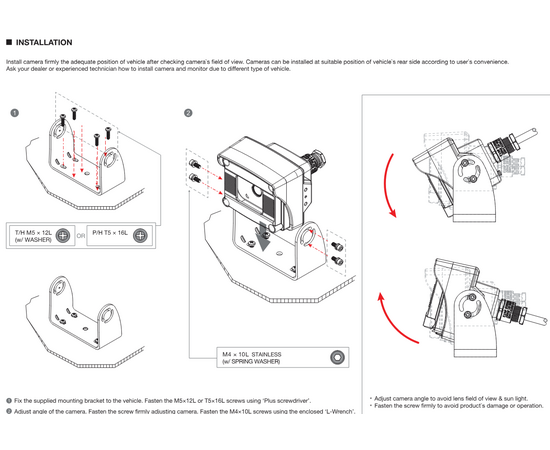

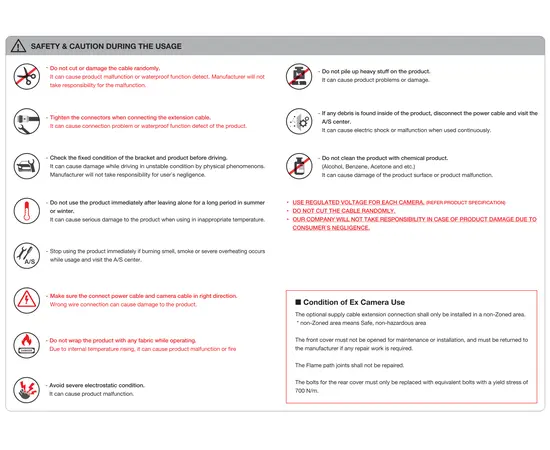

- Best Practice for Installasjon (kritisk informasjon)

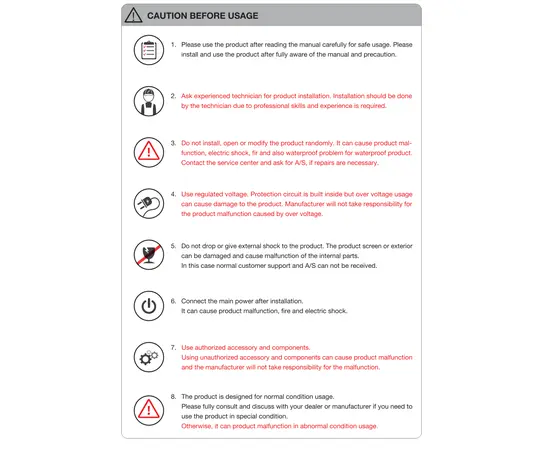

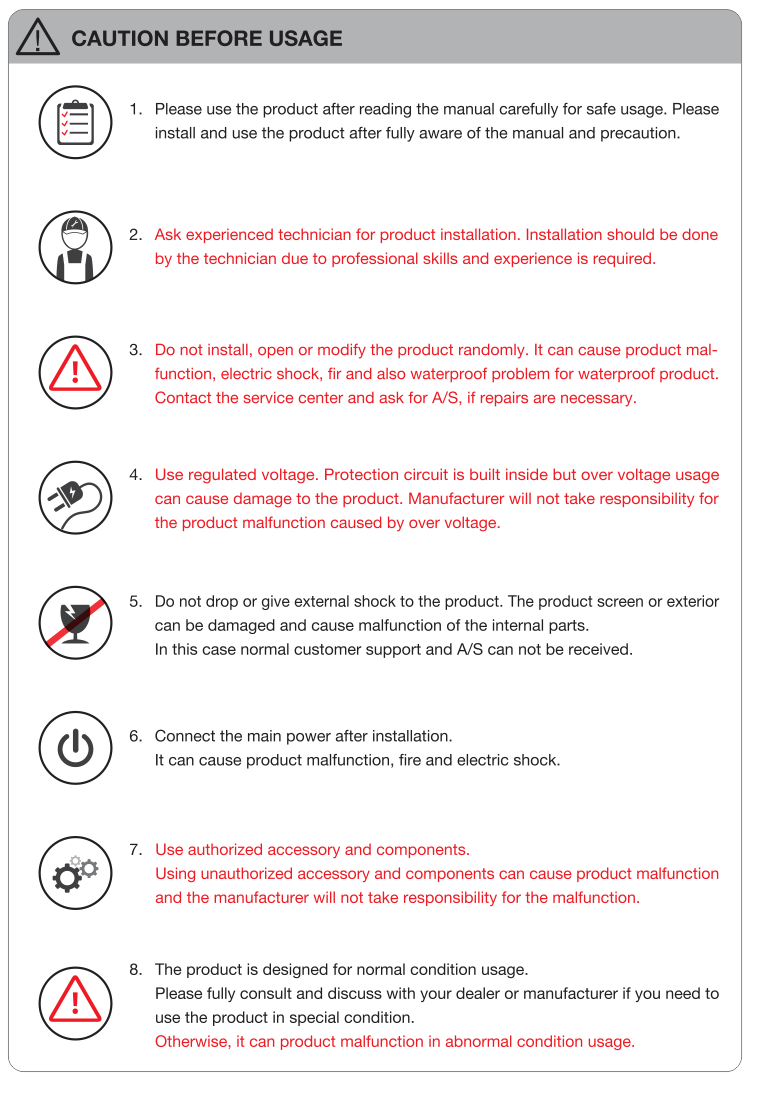

- Les vedlagte bruksanvisning og monteringsveiledning
- Installasjon må kun utføres av personale med nødvendig godkjenning og sertifisering. For atex produkter er dette i noen sammenhenger personale fra produsenten med nødvendig sertifisering for Atex installasjon i felt.
- For å opprettholde ATEX-godkjennelsen og sikre lang levetid, bør følgende retningslinjer følges:
-

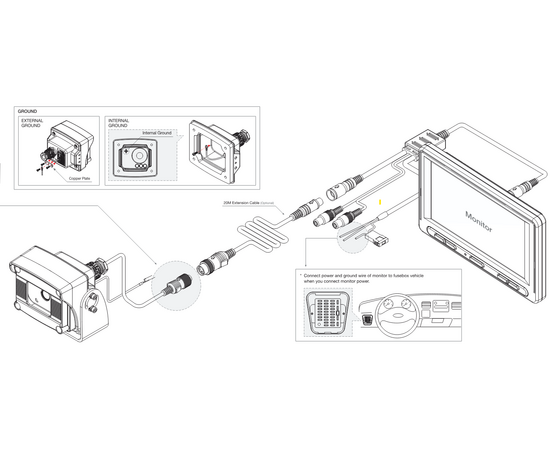

Kabelvalg og Inntrengning:
-
Kameraet leveres ofte med en ferdig montert kabel gjennom en forseglet Ex-nippel. Denne kabelen må ikke byttes ut eller forkortes på en måte som bryter forseglingen inn til selve kamerahuset.
-
Bruk kun Ex d-godkjente koblingsbokser dersom kabelen skal skjøtes i en farlig sone.
-
-

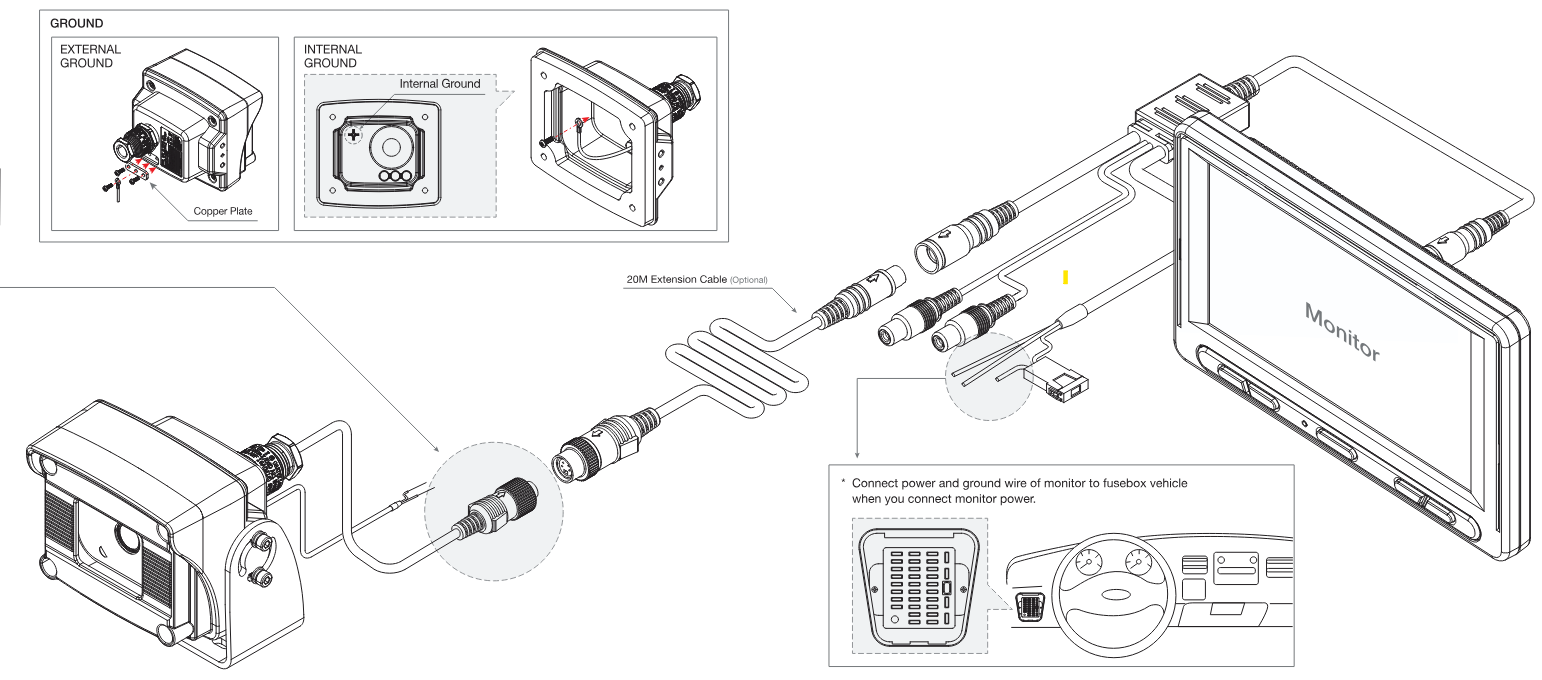

Jording (Equipotential Bonding):
-
Det er obligatorisk å koble den eksterne jordingsskruen på kamerahuset til anleggets felles jordingssystem (minimum 4mm² kobberkabel) for å forhindre statisk oppladning.
-
-
Signalinnstilling (Matching mot monitor):
-
Ved bruk med MXN10Q-TVI: Sørg for at kameraet er satt til AHD eller TVI-modus. Hvis bildet er sort-hvitt eller ruller, sjekk at monitorsystemet (PAL/NTSC) samsvarer med kameraets utgang.
-
-

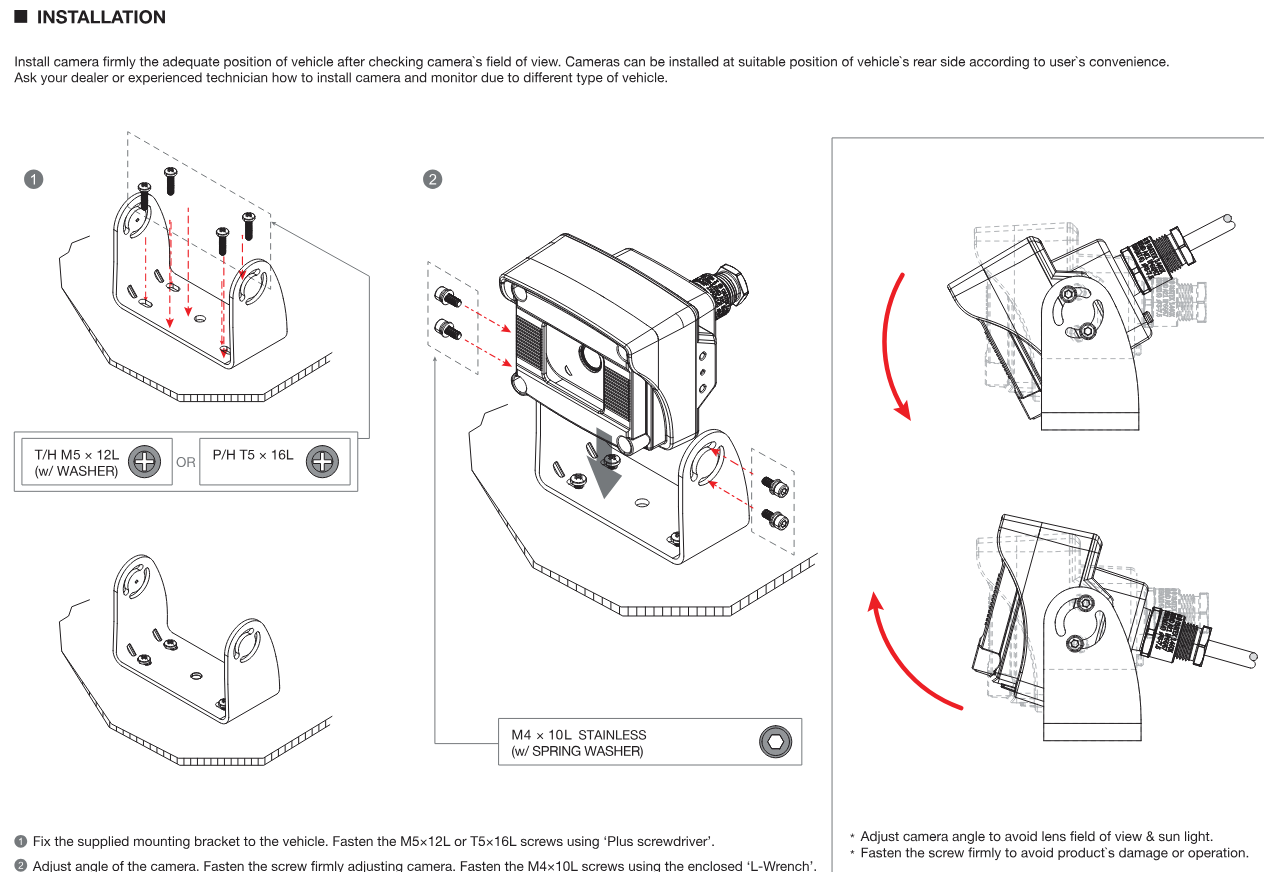

Plassering og Vedlikehold:
-
Monter kameraet slik at det er beskyttet mot direkte mekaniske slag, selv om huset er robust.
-
Rengjør frontglasset regelmessig med mildt såpevann. Bruk aldri tørr klut på støvete glass, da dette kan ripe opp overflaten og svekke IR-lysutbyttet.
-
-
Sikkerhetsavstand:
-
Ved montering i støvutsatte områder (Sone 21/22), sørg for at det er nok luftsirkulasjon rundt huset slik at overflatetemperaturen ikke overstiger T85°C på grunn av støvansamling
-
