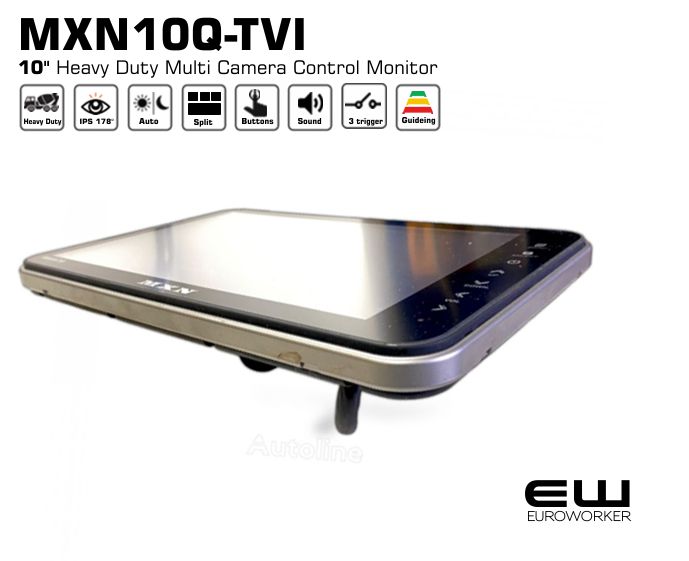

MXN10Q-TVI – 10" Heavy Duty Quad Multi-View Monitor

Markedsledende driftssikker monitor og kontrollerenhet for tilkobling av opptil 4 videokameraer.

Meny med valg for visningsmodus (skjermoppdeling, oppsett med rotasjon, automatikk og triggerstyring.

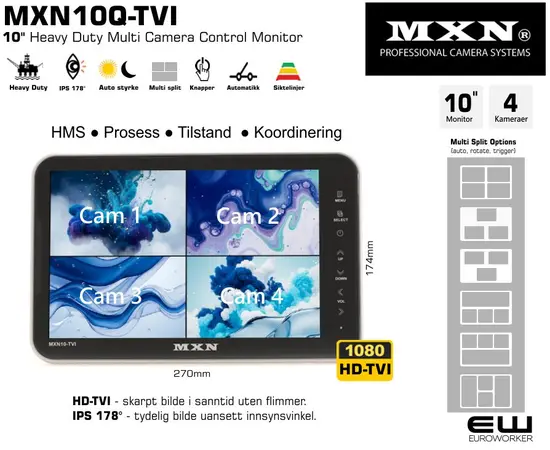

10-tommers lyssterk skjerm (270mm x 174mm) for visning av blindsoner og detaljer under krevende og varierende forhold på fartøy, nyttekjøretøy, tungtransport, anleggsmaskiner og i industrien forøvrig.

Monitoren fungerer også som en sentral kontrollenhet, med mulighet for en rekke ergonomiske tilpasninger - feks for god synlighet rundt alle fire sider av et kjøretøy, automatisk aktivering, at skjermen slukkes under kjøring mm.

Nøkkelfunksjoner:

• Avansert IPS-panel: Full HD-oppløsning kombinert med IPS-teknologi sikrer krystallklare bilder, nøyaktig fargegjengivelse og optimal sikt fra hele 178° innsynsvinkel. Dette er et krav for kritiske monitorer, da vanlige skjermer ofte blir "sorte" når de ses fra siden.

• Quad Multi-View skjerminndeling: Støtter visning av opptil fire kameraer samtidig. Systemet tilbyr fleksible visningsmoduser (Full, Split, Triple og Quad) for fullstendig overvåkning av blindsoner og ryggeområde i ett og samme bilde.

• Konstruert for tung drift: Skjermen er vibrasjonsbestandig og bygget for kontinuerlig bruk under tøffe forhold. Den opererer pålitelig i alt fra ekstrem kulde til direkte sollys med lysstyrke på 350cd/m2.

• Intelligent lysstyring: En integrert lyssensor (Auto-Dimming) justerer automatisk skjermens lysstyrke. Dette sikrer optimal lesbarhet i dagslys og hindrer blending ved nattkjøring.

Tekniske spesifikasjoner og komfort:

• Touch-betjening: Moderne berøringsknapper gir enkel navigering og lang holdbarhet uten mekanisk slitasje.

• Integrert lyd: Innebygd høyttaler gjør det mulig å motta lydsignaler direkte i førerhuset fra kameraer med mikrofon.

• Automatisert logikk: Kan programmeres til automatisk aktivering ved rygging eller bruk av blinklys, inkludert visning av hjelpelinjer for presisjonsmanøvrering.

• Flere språkvalg, inkl Norsk

• Universell kompatibilitet: Støtter både 12V og 24V systemspenning, og er kompatibel med både HD-TVI og analoge kameraer.

• Støtter vanlige formater slik at eldre kameraer kan kobles til: HD-TVI (25fps, 30fps, 50fps, 60fps), AHD (25fps, 30fps) CVBS-PAL, CVBS-NTSC.

Merk: For optimal bildegjengivelse og ytelse anbefales skjermen benyttet sammen med MXN HD-kameraer.

AVANSERT SPLITT-FUNKSJON

Monitoren har fire faste hovedmoduser for visning:

1. FULL: Ett valgfritt kamera over hele skjermen (CAM 1, 2, 3 eller 4).

2. SPLIT (2-delt): Skjermen deles i to like store deler (side ved side).

3. TRIPLE (3-delt): Viser tre kameraer samtidig i et optimalisert oppsett.

4. QUAD (4-delt): Skjermen deles i fire like store firkanter for total oversikt over alle fire kamerainnganger.

Spesialfunksjoner for visning:

• Auto Scan: Monitoren kan rullere automatisk mellom de ulike kameraene eller split-modusene etter et valgt tidsintervall.

• Trigger-styring: Skjermen kan tvinges til en spesifikk visning via styrestrøm. For eksempel: Automatisk fullskjerm ryggekamera ved revers, og delt bilde (ryggekamera + sidekamera) ved bruk av blinklys.

• TVI-Teknologi: Siden dette er en TVI-monitor, kan du blande HD-TVI-kameraer og analoge kameraer. Skjermen gjenkjenner signalet automatisk og skalerer bildet perfekt (AHD, NTSC, PAL, CVBS).

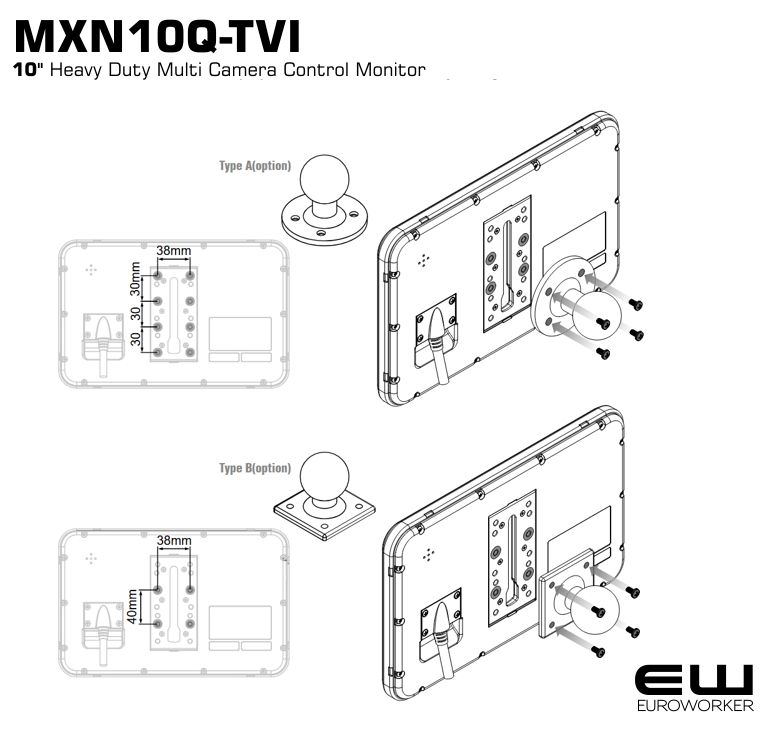

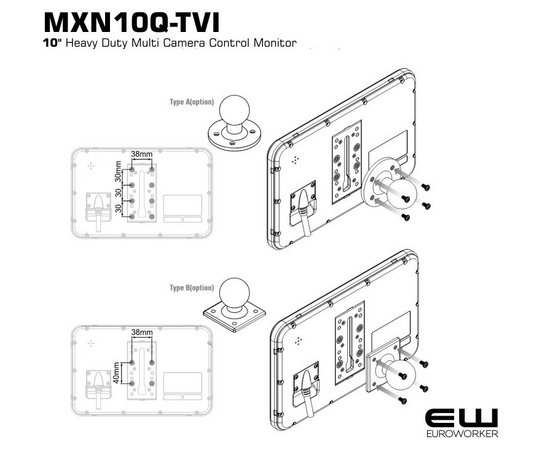

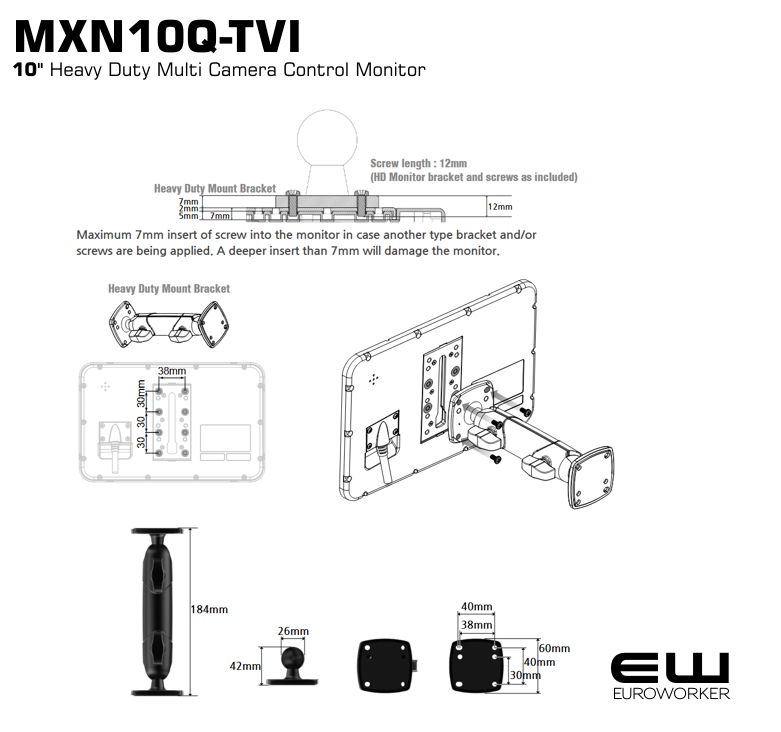

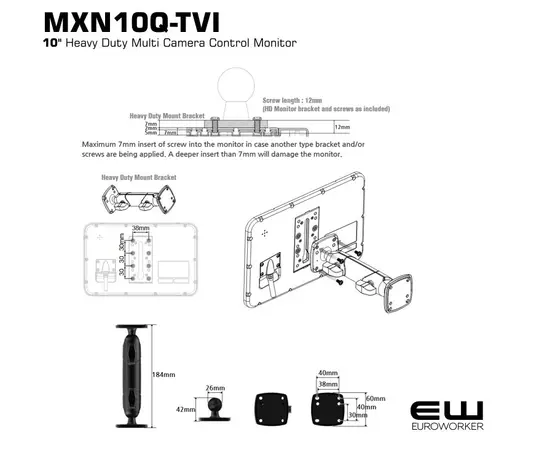

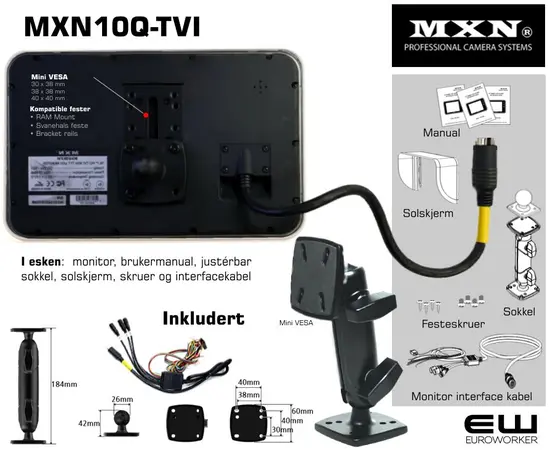

• Multi feste: Flere Mini-VESA fester (30x38mm, 38x38mm, 40x40mm), Rail (skinne), for bruk med RAM Mount, svanehals eller med 3dje parts braketter.

• IPS (In-Plane Switching): Panelteknologi som beholder farger og klarhet selv i sterkt dagslys og fra skrå vinkler.

• 178 graders innsynsvinkel: Garanterer tydelig bilde selv når skjermen ikke er montert direkte i sjåførens siktlinje.

• Heavy-Duty / Vibrasjonsklasse: Forsterket elektronikk testet for konstante vibrasjoner fra tunge kjøretøy og ujevnt underlag.

• HD-TVI (Transport Video Interface): Industristandard for tapsfri overføring av 1080P full HD-video over lange kabelstrekk uten forsinkelse.

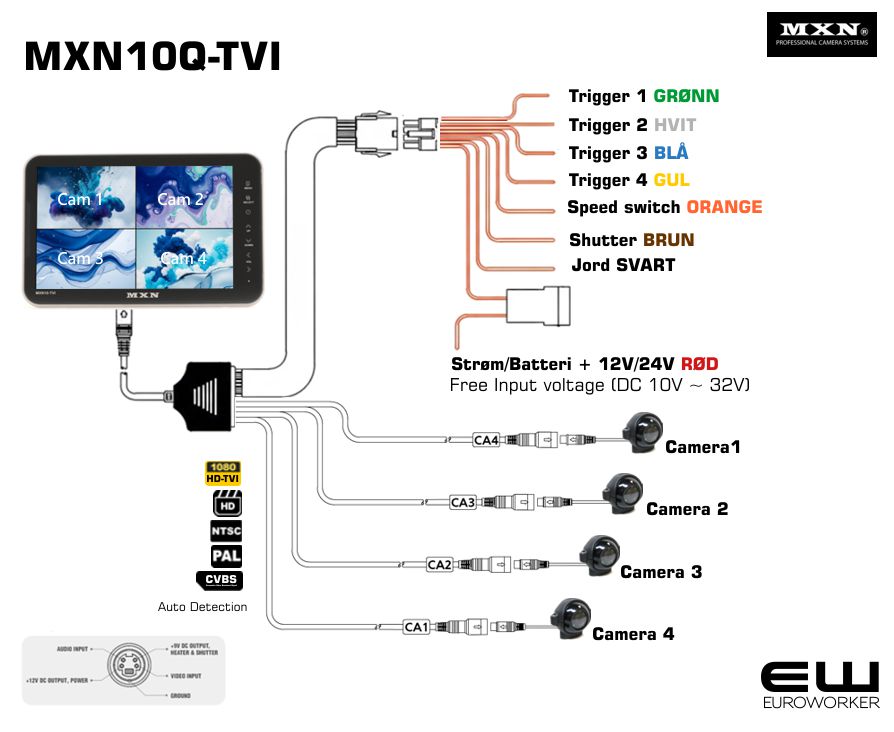

• Trigger-styring: Styreledninger som automatisk endrer kameravisning basert på kjøretøyets bevegelser (revers, blinklys osv.).

•High Resolution 10.1” Wide IPS Digital TFT LCD panel
•Wide Viewing Angle (178° horizontal / 178° vertical)
•Shutter camera support & camera heater support
•FHD/HD / 60fps / 50fps / 30fps / 25fps & CVBS Compatibility
•Various screen modes (FULL, SPLIT, TRIPLE, QUAD)
•4 Camera Inputs
•4 Trigger Inputs
•Multi-lingual On Screen Display (OSD):
English, Swedish, Danish, Norwegian, Dutch, Finnish
•Capacitive Touch Buttons
•Automatic Detection for HD-TVI cameras and CVBS cameras
•Automatic Brightness Control
•Auto Scan function
•Auto Power ON/OFF
•NTSC/PAL Compatible
•On Screen Menu Lock ON/OFF function
•Built-in Speaker
•Electronic Distance Marker (Parking line)
•Free Input voltage (DC 10V ~ 32V)
•Bracket rails
•VESA screw patterns: 30x38mm, 40x40mm, 38x38mm
•Speed switch function (via analogue tacho signal)
•Memory function for motorized shutter camera
•Fish Eye mode function
•All connections via one multi-cable (no external controlbox)
•ECE R10.05 approved (EMC)
•ECE R46 CLASS V and CLASS VI APPROVED
