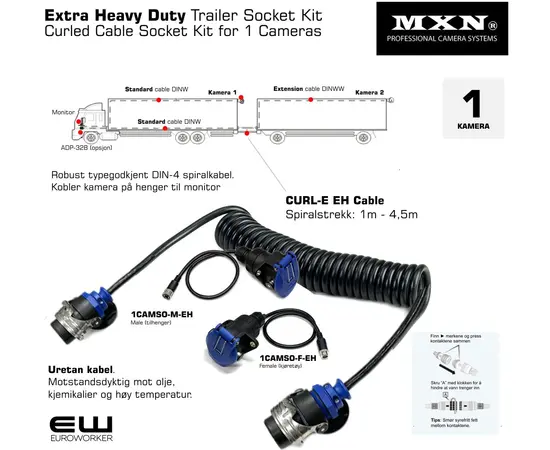

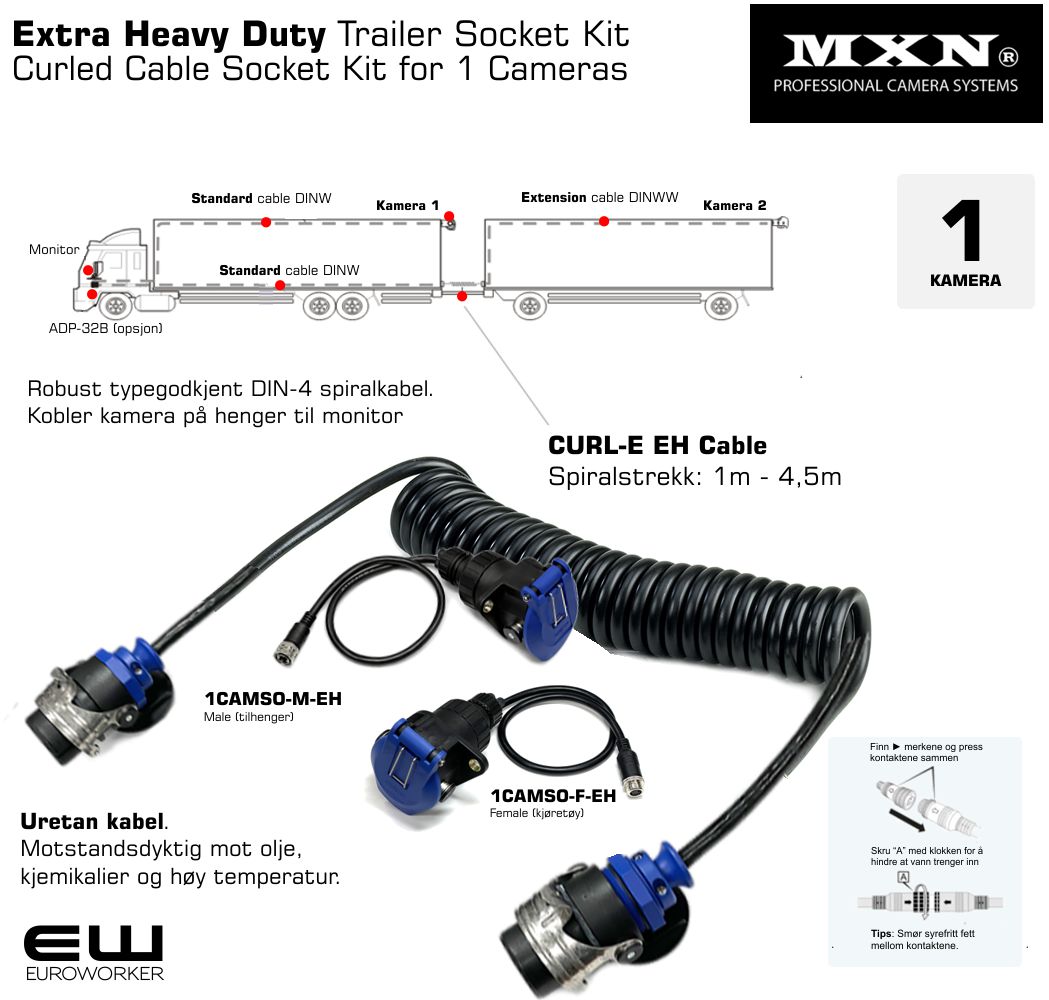

Extra Heavy Duty kamera kobling mellom trekkveogn og tilhenger for ett-kamerasystemer.

Kjennetegnes av blått lokk (i motsetning til de sorte på standardserien)

Laget for å tåle ekstreme forhold som olje, varme og drivstoff.

EH-serien for ett kamera består av følgende tre hovedkomponenter:

1. 1CAMSO-M EH (Male / Trekkvogn)

• Plassering: Monteres fast på lastebilen/trekkvognen.

• Funksjon: Dette er hann-kontakten som tar imot signalet fra bilens monitor via en STANDARD-kabel.

• Kjennetegn: Lyseblått/turkist lokk med kraftig fjærlås.

2. 1CAMSO-F EH (Female / Tilhenger)

• Plassering: Monteres fast på tilhengeren.

• Funksjon: Dette er hunn-kontakten som sender signalet videre bakover til ryggekameraet via en EXTENSION-kabel.

• Kjennetegn: Lik utseende som hann-kontakten (lyseblått lokk), men har hunn-pinner innvendig for å motta spiralkabelen.

3. CURL-E EH (Spiralkabel)

• Plassering: Kobles mellom de to faste kontaktene (M og F).

• Funksjon: Overfører bilde, strøm og lyd mellom kjøretøyene.

• Egenskaper: Laget av spesial-uretan som er motstandsdyktig mot olje, kjemikalier og ekstreme temperaturer. Den har også bedre "minne", slik at den trekker seg sammen mer effektivt enn standardkabler etter lang tids bruk.

Monteringsanvisning: RV CAMTR Trailersett

Generell installasjon og tilkobling av ryggekamerasystemer for trekkvogn og tilhenger.

Komponentplassering og installasjon

Installasjonen krever montering av faste kontakter på begge kjøretøy

Plassering på kjøretøy

• Trekkvogn: Monter -M (hann-kontakt) som fast kontaktpunkt bak på trekkvognen.


• Tilhenger : Monter -F (hunn-kontakt) som fast kontaktpunkt foran på tilhengeren.


• Internt i kjøretøy: Installer tilpassede kabler fra monitor til hvert kamera, se lengdeoversikt og illustrasjoner.

• Høyde og sentrering: Kontaktene bør monteres i en høyde som flukter med eksisterende strømkontakter for lys, slik at spiralkabelen får en naturlig bue mellom kjøretøyene uten å subbe i bakken eller strammes for mye ved sving.


• Beskyttelse: Selv om kontaktene er vanntette når de er skrudd til, bør de monteres på et sted som er skjermet for direkte mekanisk sprut fra hjulene hvis mulig

• Tilgjengelighet: Plasser dem slik at det er enkelt å komme til for å skru fast hylse "A" med klokken. Det må være nok plass rundt kontakten til at man får et godt grep


• Kameramontering: RV CAMSO-enhetene skal monteres fast på både tilhenger og trekkvogn før spiralkabelen kobles til.

Mellomkobling

• Koble spiralkabelen (CURL-E) mellom de faste kontaktene på tilhengeren og trekkvognen for hhv. 1-kamerasystemer, 2- eller 3-kamerasystemer.



Sikkerhetstiltak

• Strøm: Koble fra batteriets jordterminal før tilkobling for å unngå kortslutning.


• Tilkobling: Alle koblinger må settes helt inn, da løse forbindelser kan føre til feil på enheten.



Vanntett kabeltilkobling

For å sikre systemet mot fukt og vanninntrenging, følg disse stegene nøye:

• Smøring: Påfør syrefritt fett mellom kontaktene før de settes sammen.


• Innretting: Rett inn merkene på kontaktene og press dem sammen.


• Låsing: Skru hylse "A" med klokken for å forhindre at vann trenger inn.
