MXN Camsocket Kit: CURL-E, 1CAMSOCKET-M & 1CAMSOCKET-F

Dette er et profesjonelt koblingssett for ryggekamerasystemer, utviklet for krevende bruk mellom trekkvogn og tilhenger. Settet muliggjør stabil overføring kamerabilder gjennom én enkelt spiralkabel med lyd.

Settet består av:

• 1CAMSOCKET-M (Trekkvogn): Monteres fast på bilen. Kobles til monitoren ved bruk av STANDARD-kabler.

• 1CAMSOCKET-F (Tilhengerside): Monteres fast på tilhengeren. Kobles til kameraene ved bruk av EXTENSION-kabler (skjøtekabler).

• CURL-E Spiralkabel: Den fleksible forbindelsen som kobles mellom de to fastmonterte kontaktene. Spiralstrekk: 1m - 4,5m

Viktig ved installasjon:

For at systemet skal fungere som en komplett enhet, må kabellengder planlegges på forhånd:

• Tractorside (bil): Velg riktig lengde på STANDARD-kabler frem til monitoren.

• Trailerside (henger): Velg riktig lengde på EXTENSION-kabler bakover til kameraene.

Tekniske spesifikasjoner:

• Kapasitet: Støtter inntil 1 kamera

• Værbestandighet: Kraftige støvdeksler med fjærlås på begge kontakter.

• Tilkobling: 7-pinners robust kobling via spiralkabel.

Lyd (Audio):

Vær oppmerksom på at denne kabelen også støtter  lydoverføring

• Kanal 1 (CA1): Støtter både bilde og lyd.

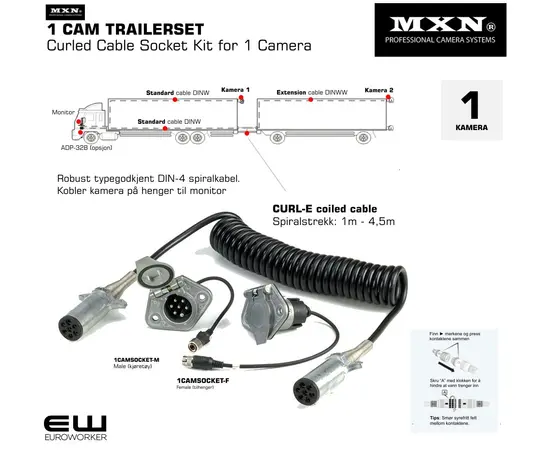

Monteringsanvisning: RV CAMTR Trailersett

Generell installasjon og tilkobling av ryggekamerasystemer for trekkvogn og tilhenger.

Komponentplassering og installasjon

Installasjonen krever montering av faste kontakter på begge kjøretøy

Plassering på kjøretøy

• Trekkvogn: Monter -M (hann-kontakt) som fast kontaktpunkt bak på trekkvognen.


• Tilhenger : Monter -F (hunn-kontakt) som fast kontaktpunkt foran på tilhengeren.


• Internt i kjøretøy: Installer tilpassede kabler fra monitor til hvert kamera, se lengdeoversikt og illustrasjoner.

• Høyde og sentrering: Kontaktene bør monteres i en høyde som flukter med eksisterende strømkontakter for lys, slik at spiralkabelen får en naturlig bue mellom kjøretøyene uten å subbe i bakken eller strammes for mye ved sving.


• Beskyttelse: Selv om kontaktene er vanntette når de er skrudd til, bør de monteres på et sted som er skjermet for direkte mekanisk sprut fra hjulene hvis mulig

• Tilgjengelighet: Plasser dem slik at det er enkelt å komme til for å skru fast hylse "A" med klokken. Det må være nok plass rundt kontakten til at man får et godt grep


• Kameramontering: RV CAMSO-enhetene skal monteres fast på både tilhenger og trekkvogn før spiralkabelen kobles til.

Mellomkobling

• Koble spiralkabelen (CURL-E) mellom de faste kontaktene på tilhengeren og trekkvognen for hhv. 1-kamerasystemer, 2- eller 3-kamerasystemer.



Sikkerhetstiltak

• Strøm: Koble fra batteriets jordterminal før tilkobling for å unngå kortslutning.


• Tilkobling: Alle koblinger må settes helt inn, da løse forbindelser kan føre til feil på enheten.



Vanntett kabeltilkobling

For å sikre systemet mot fukt og vanninntrenging, følg disse stegene nøye:

• Smøring: Påfør syrefritt fett mellom kontaktene før de settes sammen.


• Innretting: Rett inn merkene på kontaktene og press dem sammen.


• Låsing: Skru hylse "A" med klokken for å forhindre at vann trenger inn.
