MXN Camsocket Kit: CURL-E, 2CAMSOCKET-M & 2CAMSOCKET-F

Dette er et profesjonelt koblingssett for ryggekamerasystemer, utviklet for krevende bruk mellom trekkvogn og tilhenger. Settet muliggjør stabil overføring av opptil to kamerabilder gjennom én enkelt spiralkabel, hvorav ett med lyd.

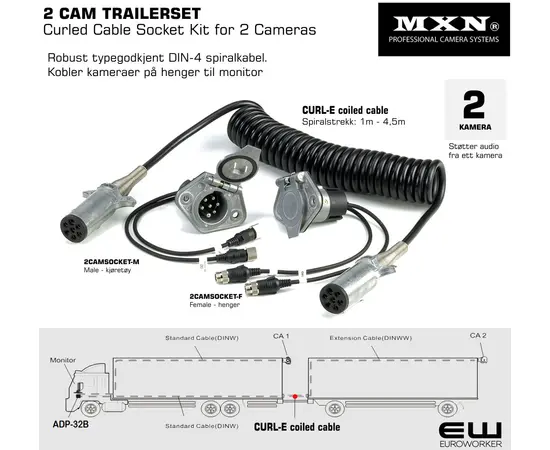

Settet består av:

• 2CAMSOCKET-M (Trekkvogn): Monteres fast på bilen. Kobles til monitoren ved bruk av STANDARD-kabler.

• 2CAMSOCKET-F (Tilhengerside): Monteres fast på tilhengeren. Kobles til kameraene ved bruk av EXTENSION-kabler (skjøtekabler).

• CURL-E Spiralkabel: Den fleksible forbindelsen som kobles mellom de to fastmonterte kontaktene. Spiralstrekk: 1m - 4,5m

Viktig ved installasjon:

For at systemet skal fungere som en komplett enhet, må kabellengder planlegges på forhånd:

• Tractorside (bil): Velg riktig lengde på STANDARD-kabler frem til monitoren.

• Trailerside (henger): Velg riktig lengde på EXTENSION-kabler bakover til kameraene.

Tekniske spesifikasjoner:

• Kapasitet: Støtter inntil 2 kameraer.

• Værbestandighet: Kraftige støvdeksler med fjærlås på begge kontakter.

• Tilkobling: 7-pinners robust kobling via spiralkabel.

Begrensning for lyd (Audio):

Vær oppmerksom på at dette 3-kamerasystemet har begrenset kapasitet for lydoverføring på grunn av antall ledere i spiralkabelen:

• Kanal 1 (CA1): Støtter både bilde og lyd.

• Kanal 2 (CA2): Støtter kun bilde. Dette settet har ikke støtte for lydfunksjon på denne kanalen

Monteringsanvisning: RV CAMTR Trailersett

Generell installasjon og tilkobling av ryggekamerasystemer for trekkvogn og tilhenger.

Komponentplassering og installasjon

Installasjonen krever montering av faste kontakter på begge kjøretøy

Plassering på kjøretøy

• Trekkvogn: Monter -M (hann-kontakt) som fast kontaktpunkt bak på trekkvognen.


• Tilhenger : Monter -F (hunn-kontakt) som fast kontaktpunkt foran på tilhengeren.


• Internt i kjøretøy: Installer tilpassede kabler fra monitor til hvert kamera, se lengdeoversikt og illustrasjoner.

• Høyde og sentrering: Kontaktene bør monteres i en høyde som flukter med eksisterende strømkontakter for lys, slik at spiralkabelen får en naturlig bue mellom kjøretøyene uten å subbe i bakken eller strammes for mye ved sving.


• Beskyttelse: Selv om kontaktene er vanntette når de er skrudd til, bør de monteres på et sted som er skjermet for direkte mekanisk sprut fra hjulene hvis mulig

• Tilgjengelighet: Plasser dem slik at det er enkelt å komme til for å skru fast hylse "A" med klokken. Det må være nok plass rundt kontakten til at man får et godt grep


• Kameramontering: RV CAMSO-enhetene skal monteres fast på både tilhenger og trekkvogn før spiralkabelen kobles til.

Mellomkobling

• Koble spiralkabelen (CURL-E) mellom de faste kontaktene på tilhengeren og trekkvognen for hhv. 1-kamerasystemer, 2- eller 3-kamerasystemer.



Sikkerhetstiltak

• Strøm: Koble fra batteriets jordterminal før tilkobling for å unngå kortslutning.


• Tilkobling: Alle koblinger må settes helt inn, da løse forbindelser kan føre til feil på enheten.



Vanntett kabeltilkobling

For å sikre systemet mot fukt og vanninntrenging, følg disse stegene nøye:

• Smøring: Påfør syrefritt fett mellom kontaktene før de settes sammen.


• Innretting: Rett inn merkene på kontaktene og press dem sammen.


• Låsing: Skru hylse "A" med klokken for å forhindre at vann trenger inn.
