MXN22C-TVI

Marine Grade Multipurpose Ball Camera – Full HD

MXN22C-serien er én del av MXNs ballkameraplattform. Den kan kombineres med andre modeller (større sensorer, zoom, AI-deteksjon eller EX-utførelse). Fokus i MXN22C-serien leveres med flere fokusområder og kjennetegnet av robusthet, kritiske funksjoner for maritimt og artisk miljø, noe som gir disse kameraene svært bred anvendelse.

MXN22C-TVI er brukes overalt i industrien og er et gjennomprøvd kamera utviklet for kontinuerlig drift og der konsekvensen av nedetid, feil eller dårlig sikt kan være høy. Kameraet tåler direkte høytrykksspyling med varmtvann og såpe og egner seg derfor innen fiskeforedling og matindustrien som krever regelmessig vask eller rengjøring. Sammen med automatisk varmeelement for avisning og duggkontroll, nattsyn i 0 lux, og stabil video uten latency også over lange kabelstrekk - er dette det perfekte kameraet for mange.

Kombinasjonen av høy bildekvalitet med lyd og imponerende mekanisk beskyttelse - gjør at disse kameraene tåler norske industriforhold og derfor er mye brukt innen sjøfart, havbruk, offshore, tungindustri, bygg og anlegg. Kameraene brukes som visuelle sensorer i operative systemer – for sikkerhet, koordinering, inspeksjon og kontroll.

MXN22C-serien

• Konstruert for kontinuerlig drift i salt, fukt, vibrasjon og kulde

• Stabil Full HD- farge video i sanntid (Zero Delay) med lyd

• Flere modeller med ulik brennvidde for tilpasning til operasjonelle behov

• Lang levetid - forutsigbar ytelse over tid, også der kameraet utsettes for vask, slag og temperatursvingninger

• MXN22C er svært lite, krever lite plass og er knapt synlig.

Robust konstruksjon for indutrien og for norske forhold

MXN22C er bygget for bruk i åpne, værutsatte og aggressive omgivelser. Dette gjør serien egnet både i sjøvannsmiljøer, prosessindustri og anlegg der utstyret vaskes hyppig.

• IP69K – helt støv- og vanntett, tåler direkte høytrykksspyling med varmt vann og såpe

• 3-lags anti-korrosjonsbelegg, syrefaste braketter og herdet frontglass

• Uretan-kabel som tåler diesel, bensin, hydraulikkolje og kjemikalier

• Herdet glass (2,7 mm) beskytter linsen mot slag, steinsprut og mekanisk påkjenning

• Konstruert for 10G vibrasjon, egnet for motorer, vinsjer, kraner og knuseverk

Bildekvalitet og sikt – uansett lysforhold

Kameraet leverer skarpe flimmerfrie bilder med detaljer også i stummende mørke. Et automatisk varmelement slår seg på ved 10 grader og holder linsen fri for dugg, snø og is.

• Sony STARVIS 1/2,8” CMOS – Full HD video 1920×1080 (30 fps)

• HD-TVI med Zero Delay – ingen forsinkelse fra kamera til skjerm som på IP kameraer, dette kan være kritisk ved manøvrering og løft

• 0 Lux nattesyn med integrerte IR-LED (rekkevidde ca. 10 m). Cirka 15m sort hvitt sikt i stummende mørke.

• Automatisk varmeelement mot dugg, is og snø (aktiv fra ca. +10 °C)

• Stabil drift ned til -40 °C og opptil 80°C

Installasjon og driftssikkerhet

MXN22C er utviklet for enkel og forutsigbar installasjon i kjøretøy, fartøy og faste installasjoner.

• Én kombinert kabel for strøm, video og data

• Roterbar kameraball for presis justering før låsing

• EMC-godkjent – forstyrrer ikke GPS, radio eller annet navigasjonsutstyr

• Innebygd mikrofon for lyd der dette er ønskelig

• Støtte for speilvendt / normalt bilde og ekstern trigger via løkker

• Kameraet er fullt kompatibelt med MXN sine TVI-monitorer

• Flere kameraer med ulike oppgaver kan kobles til samme monitor

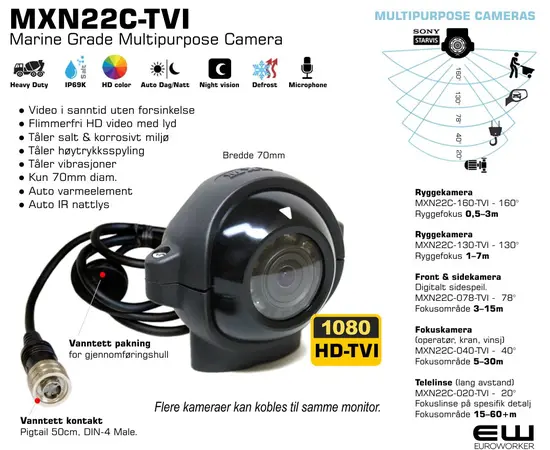

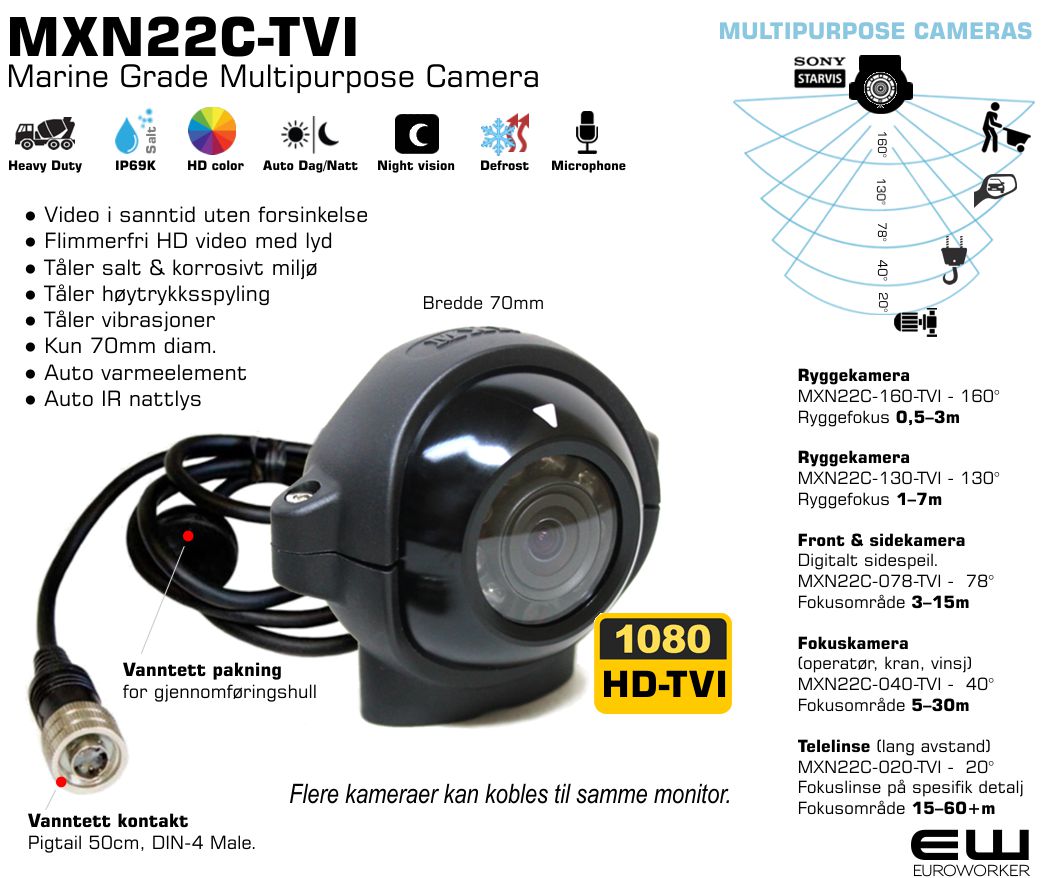

Linsevalg – samme kamerahus, ulike operative roller

MXN22C leveres med flere faste brennvidder. Valg av linse handler ikke bare om avstand, men om arbeidsmetode og risikobilde.

Nærsone & HMS

MXN22C-160-TVI | 160° | Operativt fokus 0,5–3 m
For personellsikkerhet, blindsoner og arbeid tett på maskin, skrog eller rampe.

Oversikt & bred dekning

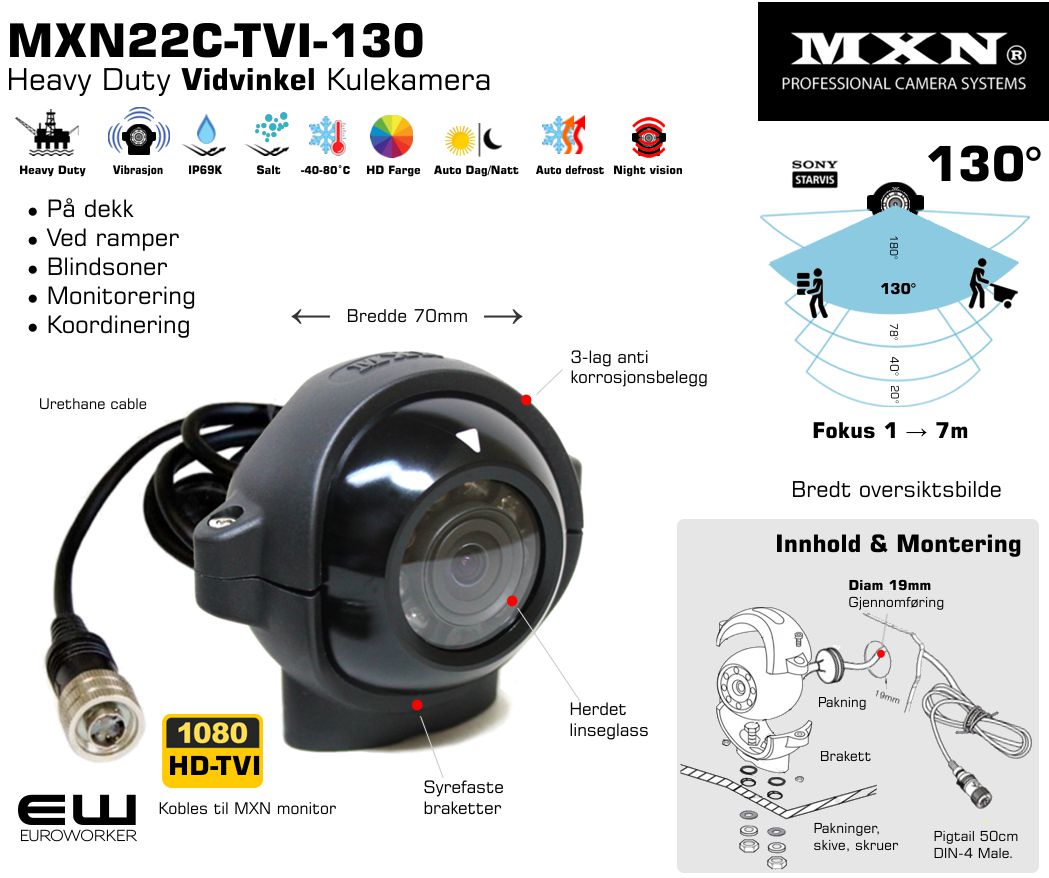

MXN22C-130-TVI | 130° | Operativt fokus 1–7 m
For generelle arbeidsområder, dekk, ramper og koordinering.

Presisjon & navigasjon

MXN22C-078-TVI | 78° | Operativt fokus 3–15 m
For frontkamera, digitalt sidespeil og manøvrering der avstandsbedømmelse er viktig.

Koordinering & fokus

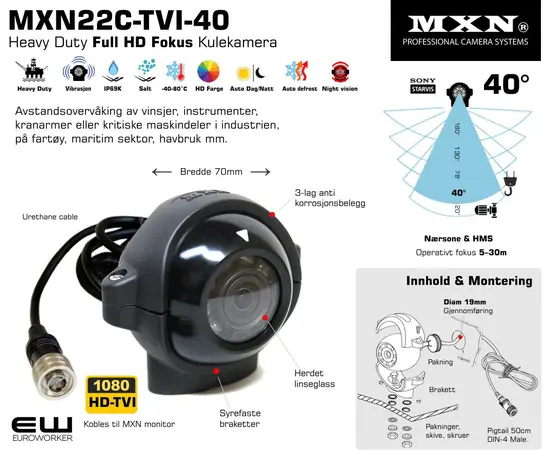

MXN22C-040-TVI | 40° | Operativt fokus 5–30 m
For kran, vinsj og løfteoperasjoner der detaljer på avstand må være tydelige.

Langdistanse & detaljer

MXN22C-020-TVI | 20° | Operativt fokus 15–60+ m
For inspeksjon og fokus på spesifikke komponenter eller mekaniske deler.

Flere linser kan løse samme oppgave – forskjellen ligger i hvordan operasjonen utføres. Her er noen bransjer som bruker serien:

Sjøfart, havbruk og offshore

• Dekk- og rampeovervåking på fartøy og ferger

• Vinsj-, kran- og løfteoperasjoner

• Not, merd, bunnramme og fortøyning

• Ballasttanker og tekniske rom

• Moonpool, landstrøm og baugportmekanismer

Industri, prosess og energi

• Overvåking av maskiner i vibrerende miljøer

• Visuell kontroll i støv, fukt og kjemisk atmosfære

• Prosesslinjer, separatorer og blandere

• Kraftproduksjon, inntak, rister og turbiner

Anlegg, logistikk og mobile systemer

• Blindsoner på maskiner og kjøretøy

• Kran, redskap og arbeidsverktøy

• Havnedrift, last og fortøyning

• Midlertidige installasjoner med magnet- eller rørfeste

• System: Skalerbart – flere kameraer kobles til en monitor med kontrollerfunksjon

Kort linseguide

Hvordan velge riktig linse i MXN22C-serien

Valg av linse i MXN22C-serien handler ikke bare om synsvinkel, men om arbeidsavstand, presisjon og operativ risiko. Flere linser kan ofte løse samme oppgave – forskjellen ligger i hvordan operasjonen utføres og hva som er kritisk å se tydeligst.

Velg bred vinkel når:

• personellsikkerhet og blindsoner er viktigere enn detaljer

• kameraet er montert tett på arbeidsområdet

• du trenger oversikt fremfor nøyaktig avstandsbedømmelse

Velg smalere vinkel når:

• operatøren må vurdere avstand og posisjon presist

• kameraet brukes aktivt under løft, manøvrering eller inspeksjon

• detaljer på mellomlang eller lang avstand er avgjørende

Typisk praksis er å kombinere flere kameraer med ulike linser i samme system – for eksempel ett kamera for oversikt og ett for presisjon.

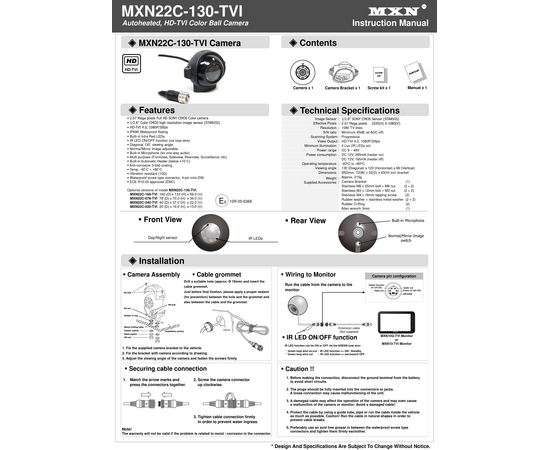

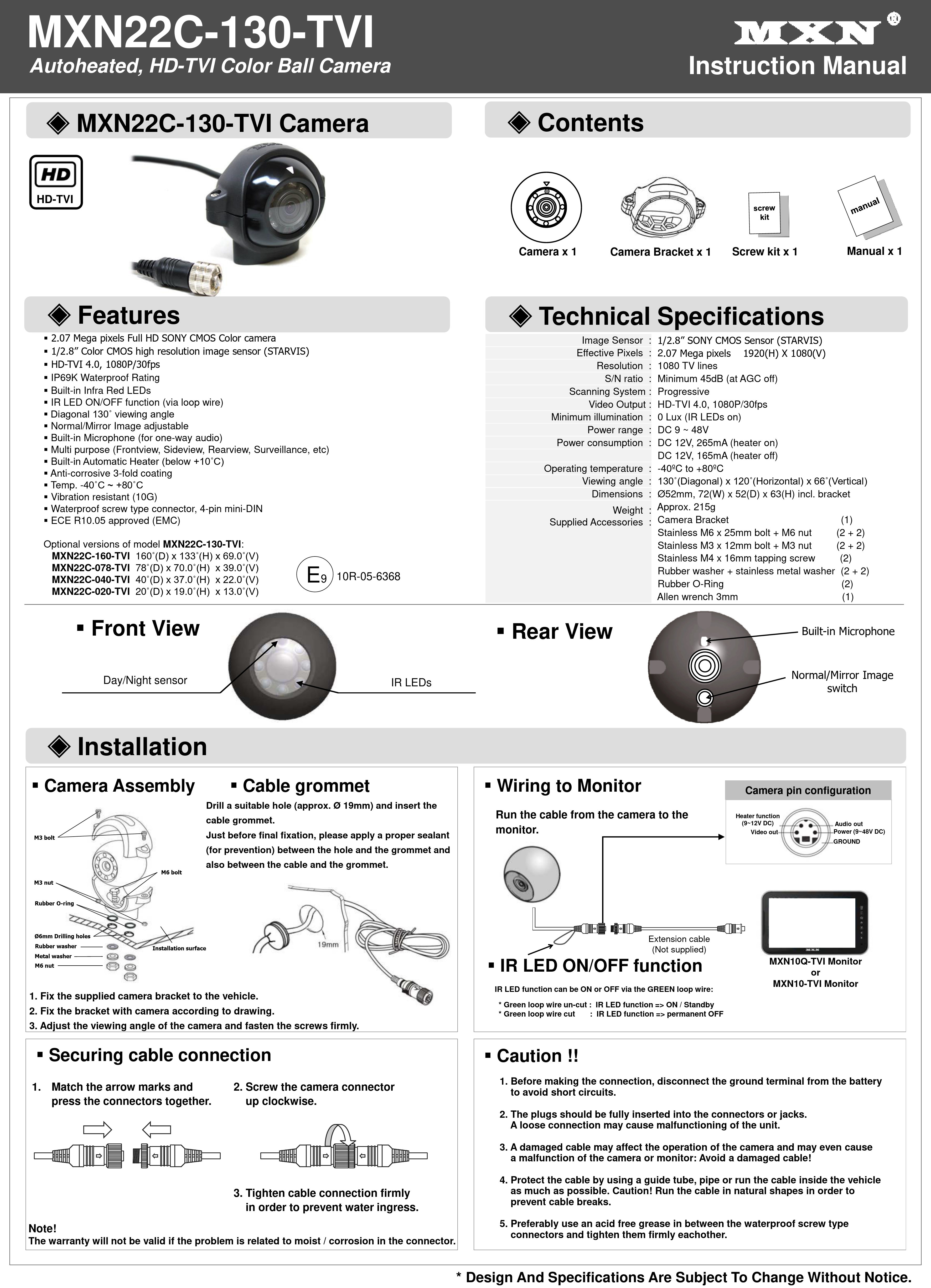

Elektrisk og systemintegrasjon

• Kamera mates med 12V DC fra monitor

• EMC-godkjent – kompatibel med navigasjon, radio og annet sensitivt utstyr

• Innebygd mikrofon (valgfri bruk)

• Støtte for speilvendt / normalt bilde

• Ekstern trigger for aktivering (f.eks. rygg, lys, funksjon)

• MXN22C er kompatibel med MXN sine TVI-monitorer og kan inngå i flerkanalsoppsett.



Tilgjengelige linsevarianter

Alle varianter benytter samme kamerahus og mekaniske plattform.

Typiske bruksområder (konsentrert)

• Dekk, ramper og arbeidsområder på fartøy

• Kraner, vinsjer og løfteoperasjoner

• Havbruk: merd, not, fortøyning og serviceutstyr

• Offshore installasjoner og tekniske rom

• Industrielle prosesser med vibrasjon, støv eller fukt

• Mobile maskiner og logistikkutstyr
