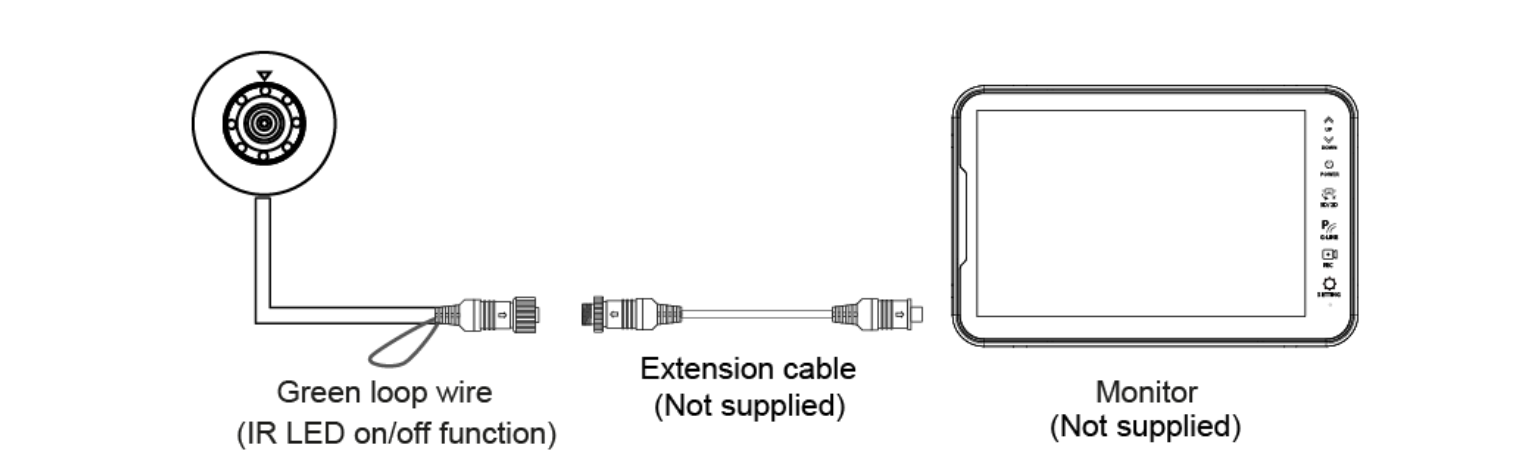

• Et MXN kamerasystem består av:
  • Ett eller flere MXN kameraer
  • En MXN kamera kabel fra hvert kamera til monitor
  • En MXN monitor med innebygget kamera kontrollfunksjoner


• Kamera og monitor leveres alt som trengs for installasjonen:
  • Brukermanual
  • Festebrakett
  • Skruer & pakninger
  • Monitorsokkel
  • Monitor interface- & strømkabel

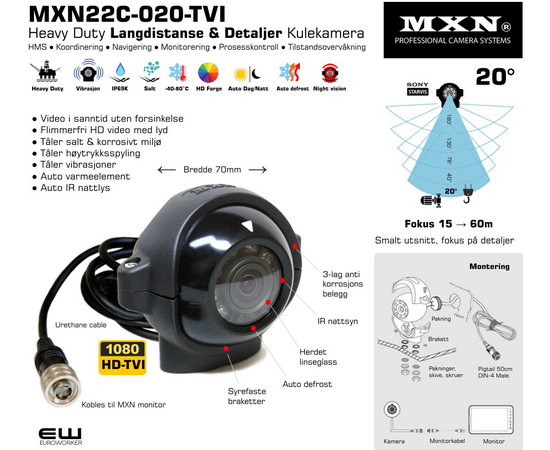

MXN22C-020-TVI er kameraet i MXN22C-TVI industri kulekameraserien med smalest vinkel.

• Objektivet har fast fokus fra 30-60m for å gi fokus på spesifikke detaljer et langt borte
• 20° smalvinkel - telelinse - zoomet visning - smalt utsnitt - lang rekkevidde
• Når man zoomer digitalt, reduseres pixel tettheten og bildet blir mer grøtete. Siden pixlene her konsentreres om et lite utsnitt, gir dette skarpt bilde av detaljer langt borte.

Typiske bruksområder MXN22C-020-TVI (20°)

Langdistanse - operativt fokus: 15–60+ meter

Kameraet gir tydelig detaljvisning på lang avstand og brukes til kontinuerlig overvåking av kritiske komponenter der fysisk inspeksjon er vanskelig, farlig eller umulig. Ideelt for miljøer med høy varme, giftige gasser, trykk eller bevegelige maskindeler – og når operatøren må oppdage små avvik uten å være til stede.

Bruksområder MXN22C-020-TVI (20°)

• Olje, gass og prosessindustri

  • Flammetårn (flare) – visuell bekreftelse av pilotflamme og stabil forbrenning

  • Olje-raffineri – overvåking av rør, ventiler og varme soner på avstand

  • Kjemisk industri – inspeksjon av prosessutstyr i gass- og varmesoner

  • Reaktorer og kolonner – visuell kontroll gjennom inspeksjonsåpninger

  Energi og infrastruktur

  • Offshore vindfundamenter (over vann) – kontroll av struktur og ising

  • Kraftverk og turbinsaler – overvåking av roterende utstyr på trygg avstand

  • Transformator- og koblingsanlegg – visuell inspeksjon i høyspenningssoner

  Havn, logistikk og store anlegg

  • Lang rekkevidde kai- og havneovervåking – fartøy, fortøyning og klaring

  • Inspeksjon av store siloer – nivå, materialflyt og blokkeringer

  • Bulklast- og lagringsanlegg – visuell kontroll i støv- og risikosoner

  Industrielle spesialmiljøer

  • Stålvalseverk og smelteverk – overvåking i soner med ekstrem varme

  • Sement- og kalkovner – inspeksjon av prosess på avstand

Flere kameraer med ulike oppgaver kan kobles til samme monitor

Generelt om MXN22C serien

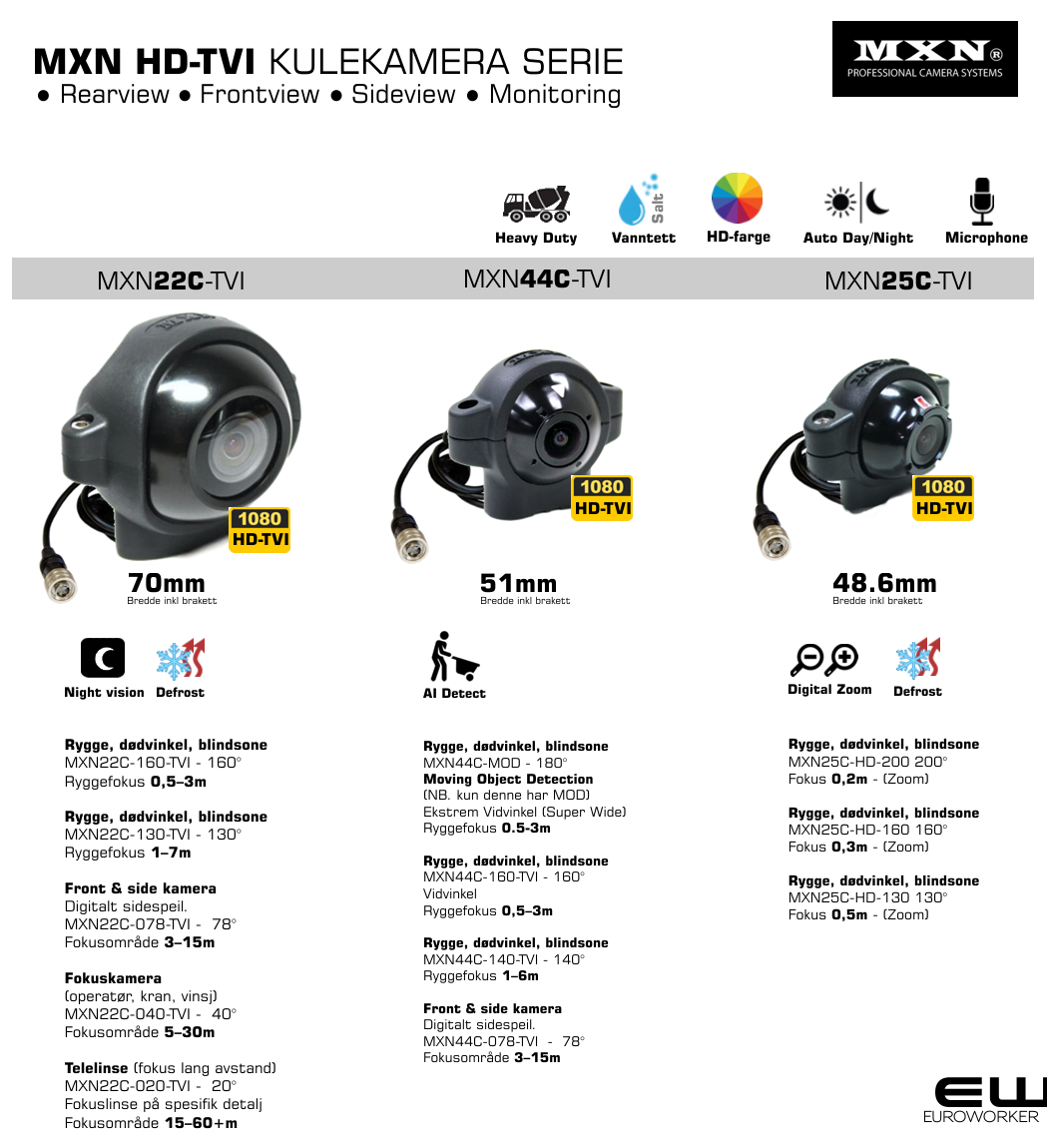

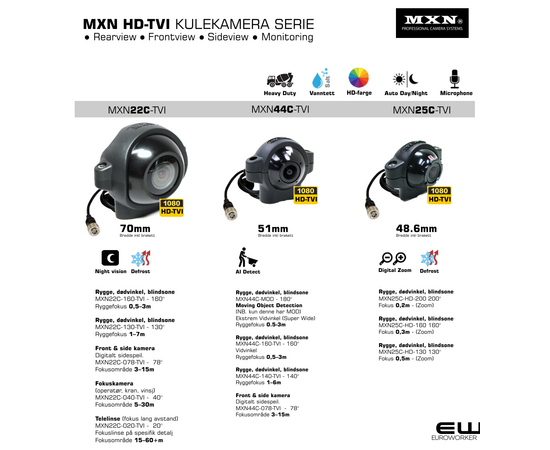

MXN22C-serien er én del av MXNs kulekamera plattform. Den kan kombineres med andre modeller (større sensorer, zoom, AI-deteksjon eller EX-utførelse).

MXN22C-serien leveres med flere fokusområder og kjennetegnet av robusthet, kritiske funksjoner for maritimt og artisk miljø, noe som gir disse kameraene svært bred anvendelse.

MXN22C-TVI er brukes overalt i industrien og er et gjennomprøvd kamera utviklet for kontinuerlig drift og der konsekvensen av nedetid, feil eller dårlig sikt kan være høy. Kameraet tåler direkte høytrykksspyling med varmtvann og såpe og egner seg derfor innen fiskeforedling og matindustrien som krever regelmessig vask eller rengjøring. Sammen med automatisk varmeelement for avisning og duggkontroll, nattsyn i 0 lux, og stabil video uten latency også over lange kabelstrekk - er dette det perfekte kameraet for mange.

Kombinasjonen av høy bildekvalitet med lyd og imponerende mekanisk beskyttelse - gjør at disse kameraene tåler norske industriforhold og derfor er mye brukt innen sjøfart, havbruk, offshore, tungindustri, bygg og anlegg. Kameraene brukes som visuelle sensorer i operative systemer – for sikkerhet, koordinering, inspeksjon og kontroll.

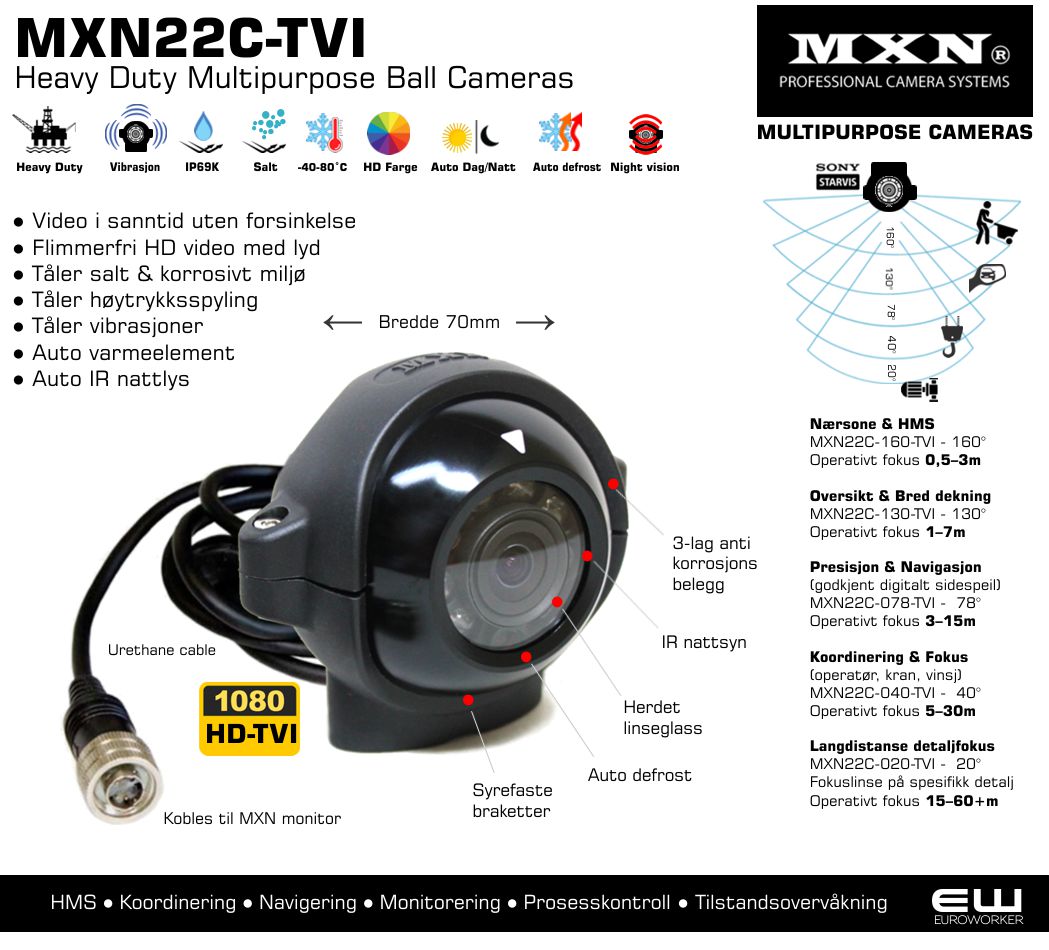

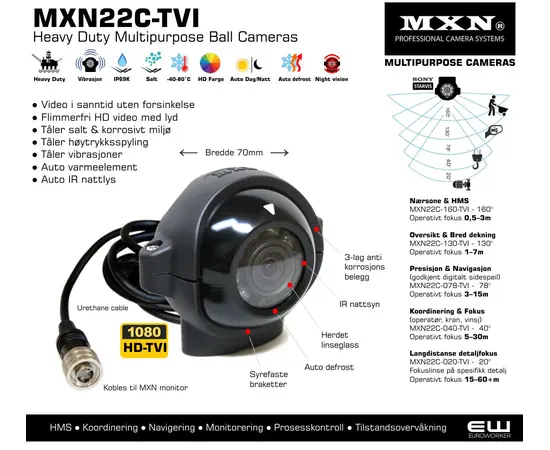

MXN22C-serien

• Konstruert for kontinuerlig drift i salt, fukt, vibrasjon og kulde

• Stabil Full HD- farge video i sanntid (Zero Delay) med lyd

• Flere modeller med ulik brennvidde for tilpasning til operasjonelle behov

• Lang levetid - forutsigbar ytelse over tid, også der kameraet utsettes for vask, slag og temperatursvingninger

• MXN22C er svært lite, krever lite plass og er knapt synlig.

Robust konstruksjon for indutrien og for norske forhold

MXN22C er bygget for bruk i åpne, værutsatte og aggressive omgivelser. Dette gjør serien egnet både i sjøvannsmiljøer, prosessindustri og anlegg der utstyret vaskes hyppig.

• IP69K – helt støv- og vanntett, tåler direkte høytrykksspyling med varmt vann og såpe

• 3-lags anti-korrosjonsbelegg, syrefaste braketter og herdet frontglass

• Uretan-kabel som tåler diesel, bensin, hydraulikkolje og kjemikalier

• Herdet glass (2,7 mm) beskytter linsen mot slag, steinsprut og mekanisk påkjenning

• Konstruert for 10G vibrasjon, egnet for motorer, vinsjer, kraner og knuseverk

Bildekvalitet og sikt – uansett lysforhold

Kameraet leverer skarpe flimmerfrie bilder med detaljer også i stummende mørke. Et automatisk varmelement slår seg på ved 10 grader og holder linsen fri for dugg, snø og is.

• Sony STARVIS 1/2,8” CMOS – Full HD video 1920×1080 (30 fps)

• HD-TVI med Zero Delay – ingen forsinkelse fra kamera til skjerm som på IP kameraer, dette kan være kritisk ved manøvrering og løft

• 0 Lux nattesyn med integrerte IR-LED (rekkevidde ca. 10 m). Cirka 15m sort hvitt sikt i stummende mørke.

• Automatisk varmeelement mot dugg, is og snø (aktiv fra ca. +10 °C)

• Stabil drift ned til -40 °C og opptil 80°C

Installasjon og driftssikkerhet

MXN22C er utviklet for enkel og forutsigbar installasjon i kjøretøy, fartøy og faste installasjoner.

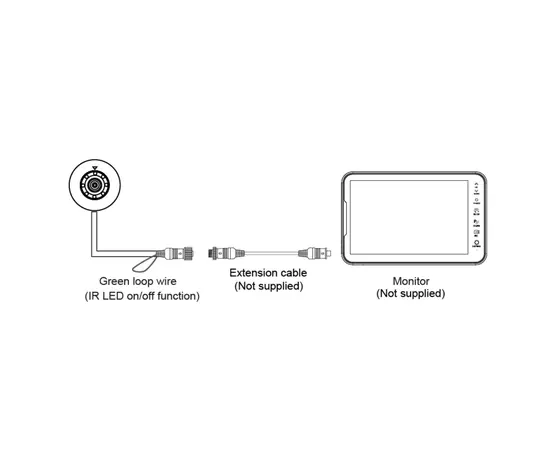

• Én kombinert kabel for strøm, video og data

• Roterbar kameraball for presis justering før låsing

• EMC-godkjent – forstyrrer ikke GPS, radio eller annet navigasjonsutstyr

• Innebygd mikrofon for lyd der dette er ønskelig

• Støtte for speilvendt / normalt bilde og ekstern trigger via løkker

• Kameraet er fullt kompatibelt med MXN sine TVI-monitorer

• Flere kameraer med ulike oppgaver kan kobles til samme monitor



Linsevalg – samme kamerahus, ulike operative roller

MXN22C leveres med flere faste brennvidder. Valg av linse handler ikke bare om avstand, men om arbeidsmetode og risikobilde.

Nærsone & HMS

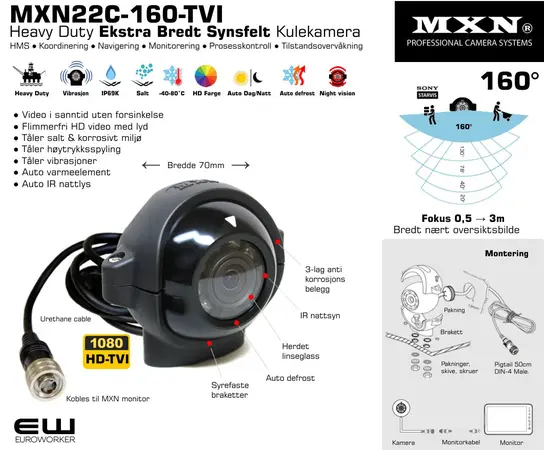

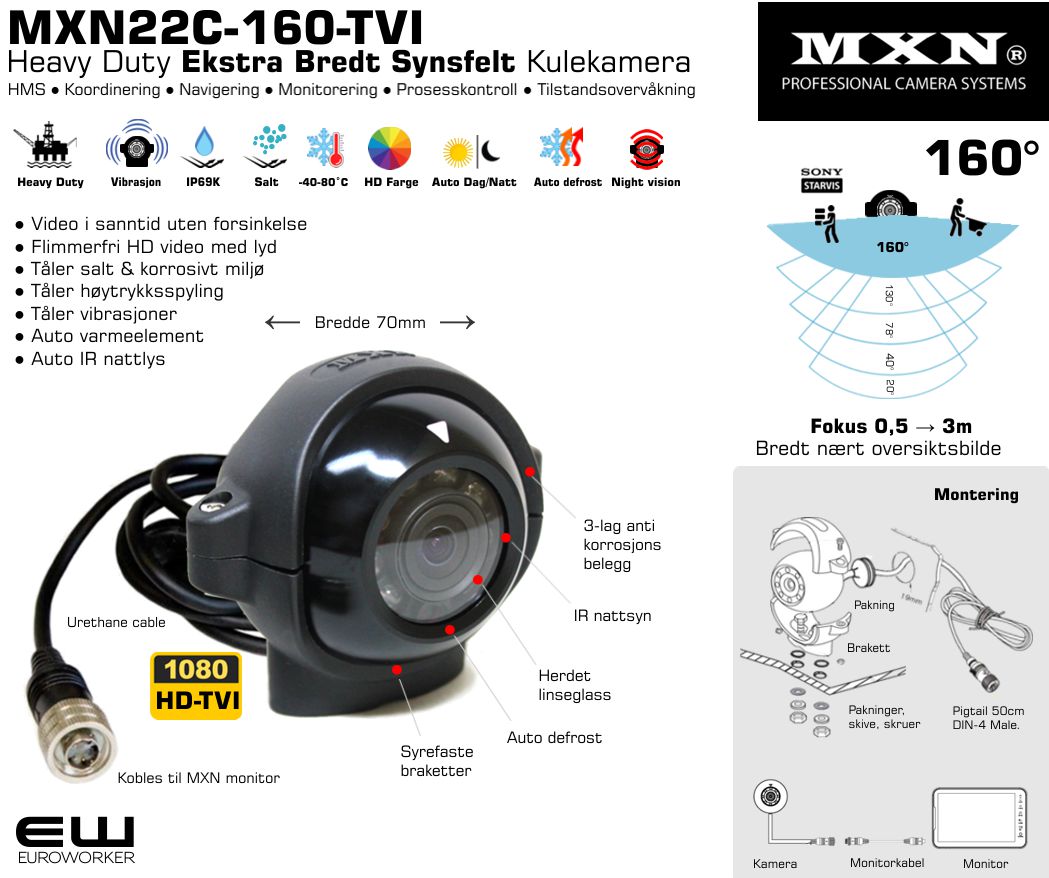

MXN22C-160-TVI | 160° | Operativt fokus 0,5–3 m
For personellsikkerhet, blindsoner og arbeid tett på maskin, skrog eller rampe.

Oversikt & bred dekning

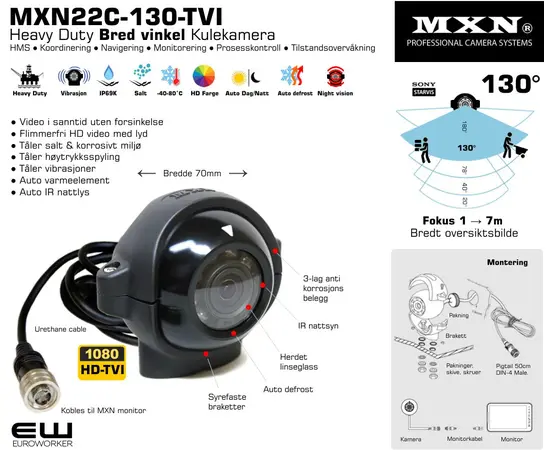

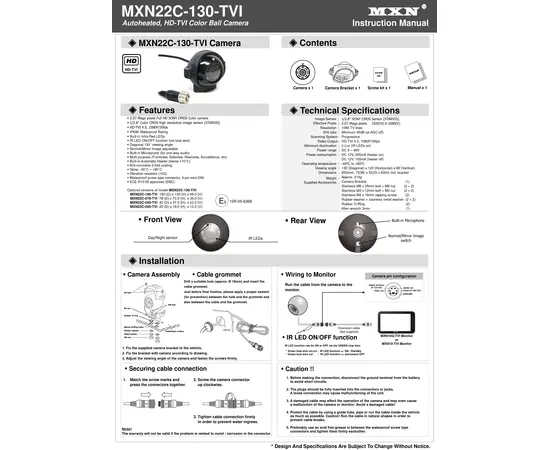

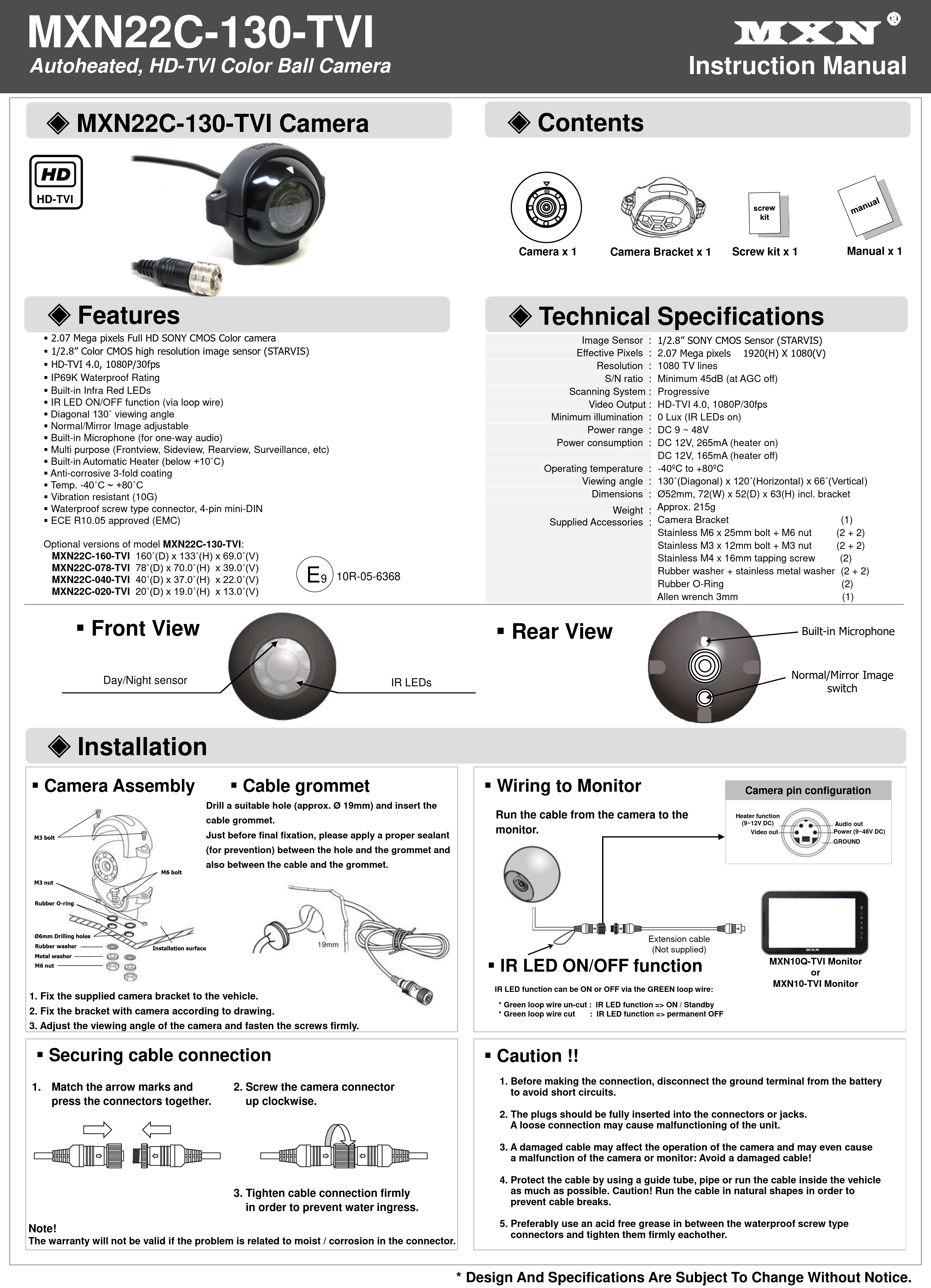

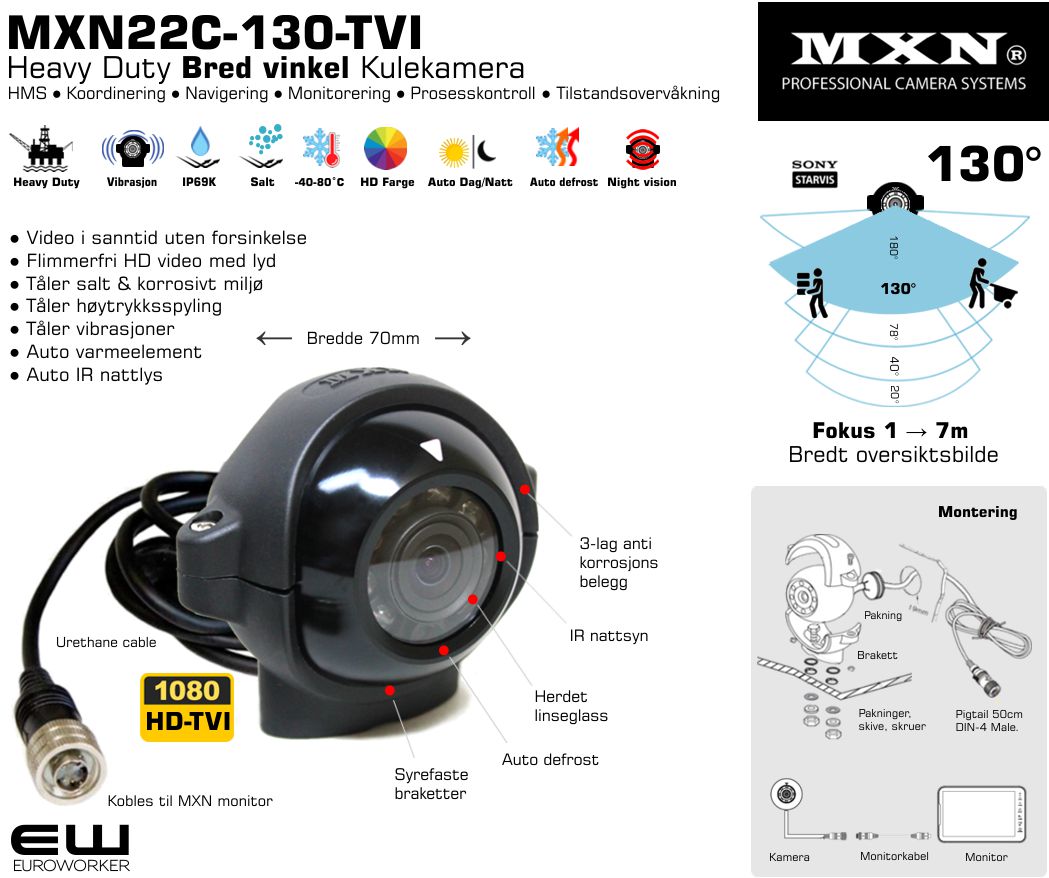

MXN22C-130-TVI | 130° | Operativt fokus 1–7 m
For generelle arbeidsområder, dekk, ramper og koordinering.

Presisjon & navigasjon

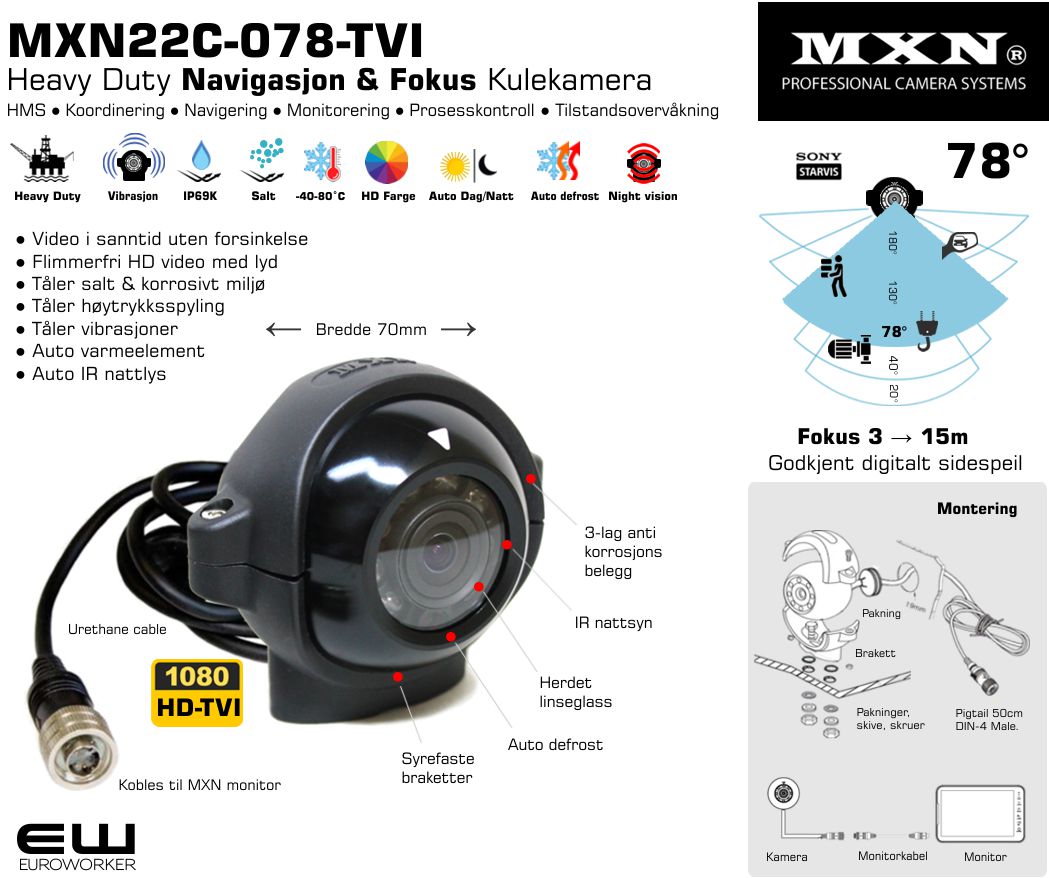

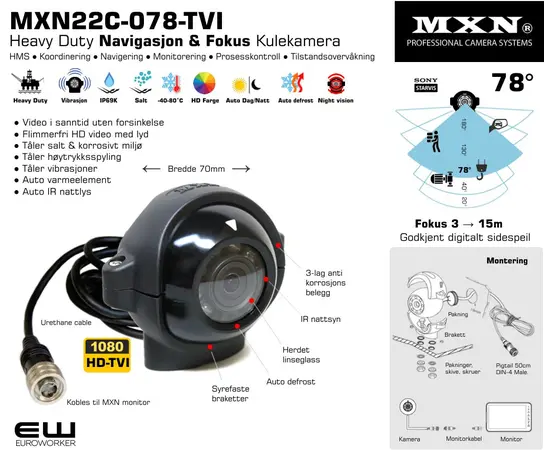

MXN22C-078-TVI | 78° | Operativt fokus 3–15 m
For frontkamera, digitalt sidespeil og manøvrering der avstandsbedømmelse er viktig.

Koordinering & fokus

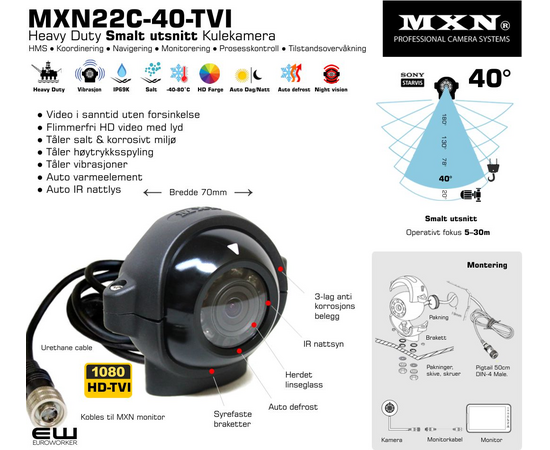

MXN22C-040-TVI | 40° | Operativt fokus 5–30 m
For kran, vinsj og løfteoperasjoner der detaljer på avstand må være tydelige.

Langdistanse & detaljer

MXN22C-020-TVI | 20° | Operativt fokus 15–60+ m
For inspeksjon og fokus på spesifikke komponenter eller mekaniske deler.

Kort linseguide

Hvordan velge riktig linse i MXN22C-serien

Valg av linse i MXN22C-serien handler ikke bare om synsvinkel, men om arbeidsavstand, presisjon og operativ risiko. Flere linser kan ofte løse samme oppgave – forskjellen ligger i hvordan operasjonen utføres og hva som er kritisk å se tydeligst.

Velg bred vinkel når:

• personellsikkerhet og blindsoner er viktigere enn detaljer

• kameraet er montert tett på arbeidsområdet

• du trenger oversikt fremfor nøyaktig avstandsbedømmelse

Velg smalere vinkel når:

• operatøren må vurdere avstand og posisjon presist

• kameraet brukes aktivt under løft, manøvrering eller inspeksjon

• detaljer på mellomlang eller lang avstand er avgjørende

Praksis er å kombinere flere kameraer med ulike linser i samme system – for eksempel ett kamera for oversikt og ett for presisjon.

Elektrisk og systemintegrasjon

• Kamera mates med 12V DC fra monitor

• EMC-godkjent – kompatibel med navigasjon, radio og annet sensitivt utstyr

• Innebygd mikrofon (valgfri bruk)

• Støtte for speilvendt / normalt bilde

• Ekstern trigger for aktivering (f.eks. rygg, lys, funksjon)

• MXN22C er kompatibel med MXN sine TVI-monitorer og kan inngå i flerkanalsoppsett.



Tilgjengelige linsevarianter

Alle varianter benytter samme kamerahus og mekaniske plattform.

Typiske bruksområder (konsentrert)

• Dekk, ramper og arbeidsområder på fartøy

• Kraner, vinsjer og løfteoperasjoner

• Havbruk: merd, not, fortøyning og serviceutstyr

• Offshore installasjoner og tekniske rom

• Industrielle prosesser med vibrasjon, støv eller fukt

• Mobile maskiner og logistikkutstyr
