Installasjon av UHF Repeater på Skip

Hvem kan utføre installasjon?

Kompetansekrav

I maritim sektor er det krav til hvem som kan utføre installasjonsarbeid på elektriske anlegg.

Installasjon av UHF utstyr på skip omfattes ikke av det obligatoriske radiosikkerhetssertifikatet som utstedes av et godkjent inspeksjonsforetak. Dette fordi Sjøfartsdirektoratets forskrifter baseres på SOLAS-konvensjonen, som innebefatter radioutstyr som er kritisk for nød- og sikkerhetskommunikasjon, også kjent som GMDSS (Global Maritime Distress and Safety System). Internkommunikasjon ombord omfattes ikke av dette.

Det kreves ikke en spesifikk "maritim Ekom-autorisasjon" i samme format som Nkom-autorisasjonen på land. Ansvar og krav er en del av det overordnede maritime regelverk og standarder (Se FME og NEK 410) som reguleres av bla. Sjøfartsdirektoratet. Det stilles strenge krav til kompetanse, dokumentasjon og separasjon av systemer for å ivareta sikkerheten til skipet og mannskapet.For å sikre at installasjonen utføres i henhold til internasjonale og nasjonale regler, samt for å opprettholde garantier og forsikringsdekning, påse alltid at kvalifisert og autorisert personell utfører arbeidet. Dette betyr vanligvis:

• Maritim radiokompetanse: En montør med dokumentert kunnskap om maritime radioinstallasjoner og de spesifikke standardene (IMO, SOLAS).

• Elektroautorisasjon: Kompetanse innen elektroinstallasjon, enten for lavspenningsanlegg eller maritim elektronikk (f.eks. elektrikerbevis eller installatørsertifikat).

• Produsentautorisasjon: For komplekst utstyr kan det være et krav fra produsenten at installasjonen utføres av en sertifisert installatør for at garantien skal gjelde.

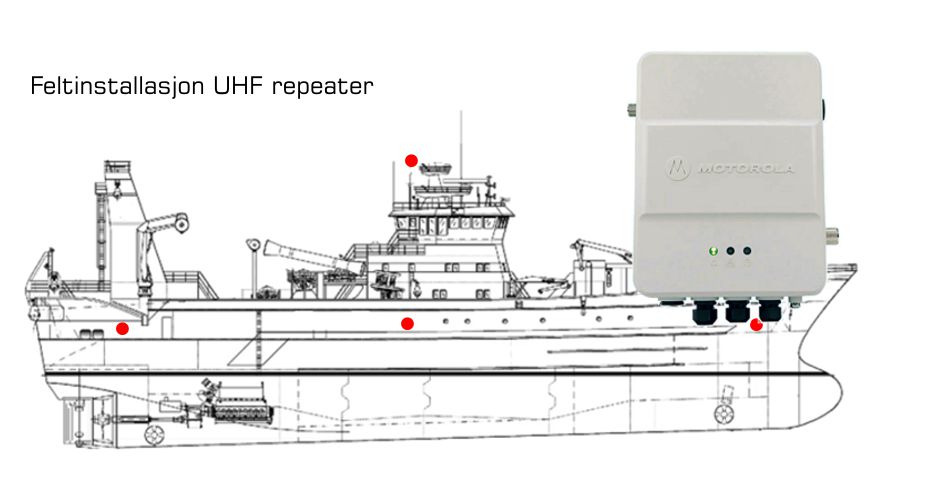

Montering av UHF Repeater på Skip

1. HMS og Forberedelser

• Bruk personlig verneutstyr (hjelm, fallsikring, hansker, vernebriller)
• Følg skipets sikkerhetsrutiner – arbeid i høyden og strømstans krever godkjenning fra bro/tavlerom
• Slå av strømtilførsel før tilkobling
• Kontroller alt utstyr er typegodkjent for maritim bruk – antenner, kabler, kontakter, repeater
• Sjekk at frekvenser er tillatt og ikke forstyrrer GMDSS, radar eller GPS
• Be om tekniske tegninger for å planlegge repeater- og antenneplassering, kabelstrekk og gjennomføringer



2. Montering

• Repeater veggmontert:
  • Monter i tørt, ventilert rom (gjerne tavlerom)
  • Unngå varme og vibrasjoner
  • Vibrasjonsdemper vurderes mellom festebrakett og skrog
• Repeater 19":
  • Monter i serverskap
• Antenne:
  • Monter høyest mulig
  • Minst 2 m fra andre antenner og over hindringer som skortstein
• Antennefeste: Bruk isolasjon mellom festebrakett og skrog for å hindre korrosjon mellom ulike typer metall.
• Lynavleder: monteres på coax kabel så nærme antennen som praktisk mulig
• Lynavleder: jordes direkte til skipets mast eller et dedikert jordingspunkt (puss kontaktpunkt til blankt metall - ingen maling/rust)
• Se isolasjon av antennekontakter lenger ned

3. Kabler og Gjennomføringer

• Bruk LMR-400 eller tilsvarende UV-bestandig antennekabel på lengre strekk
• Koaksialkabelen må aldri bøyes skarpere enn produsentens spesifikasjoner
• Avstander: monter coax +10-15cm fra strømkabler
• Kryss strømkabler i 90° når dette er nødvendig
• Legg kabel i egen kabelstige, kabelføring eller rør der hvor det er mulig.
• Ved feste mot skrog: bruk maritime festeklammer med gummiforing i syrefast eller rustfritt stål for (A4)
• Klammeavstand: 30-50 cm horisontalt, 50-79 cm vertikalt beroende på stivehet
• Gjennomføringer: bruk godkjent pakkboks og isolasjon + Sikaflex 291i  eller tilsvarende tetningsmasse.
• Anbefalt: marker kabelstrekk med etikett av marin kvalitet ved jevne mellomrom

4. Elektrisk Tilkobling

• Bruk dedikert strøm til repeater
• Spenning: 12/24V DC (kontroller spesifikasjon)
• Kabeldimensjon: min. 2,5 mm² ved korte strekk, 4 mm² ved lengre
• Sikring: monter dedikert sikring nær tilkoblingspunkt (typ. 5–10 A)
• Sjekk polaritet før oppstart (pluss/minus)
• Jordingspunkt bør være mindre enn 0.1 ohm for å sikre et effektivt jordplan.
• Om nødvendig puss kontaktpunkt til blankt metall - ingen maling/rust

5. Antenne kontakter - montering

• Isoleres tett etter følgende metode - 3 lag:
  • Lag 1. el-tape, ha 50% overlapp. Begynn et stykke før, avslutt et stykke etter kontakten
  • Lag 2: dekk med selvvulkaniserende tape
  • Lag 3: nytt lag el-tape (UV-bestandig tape)

6. Kontroll av isolasjon i koblinger

• Mål SWR (< 1.5:1) i koblinger som kontroll



7. Jording

• Antennefeste: RF-jord til metall
• Repeater: jord kabinett til skipets skrog
• Puss kontaktpunkt til blankt metall (ingen maling/rust)

8. Test og Sluttkontroll

• Funksjonstest repeater
• Foreta dekningstest ombord
• Bedøm lydkvaliteten i sambandet
• Sjekk broen for interferens (radar, GPS, AIS)
• Mål og logg SWR
• Ta detaljerte bilder av kritiske punkt: antennefeste, isolering av kontakter, gjennomføringer, jording, sikringer og repeaterenheten.
• Sluttrapport: lever dokumentasjon (testresultat, plassering, signert sjekkliste)



9. Feilsøking

• Problem -  Mulig årsak - Tiltak
  • Høy SWR (>2:1) Dårlig kontakt - kabelknekk, fukt - Sjekk koblinger, bytt kabel
  • Ingen signal - Feil frekvens, strømfeil - Kontroller strøm, polaritet, innstillinger
  • Interferens - Antenne for nær GPS/radar - Flytt antenne, øk avstand
  • Støy eller dårlig dekning - EMI eller feil jording - Sjekk jording, flytt kabler, bruk ferritter



10. Vedlikehold

• Anbefalt inspeksjon: hver 6.–12. måned
• Sjekk kabler (sprekker, solskader)
• Kontroller klammer og fester (rust, løsnet)
• Utfør SWR-måling
• Kontroller tape og tetting rundt kontakter

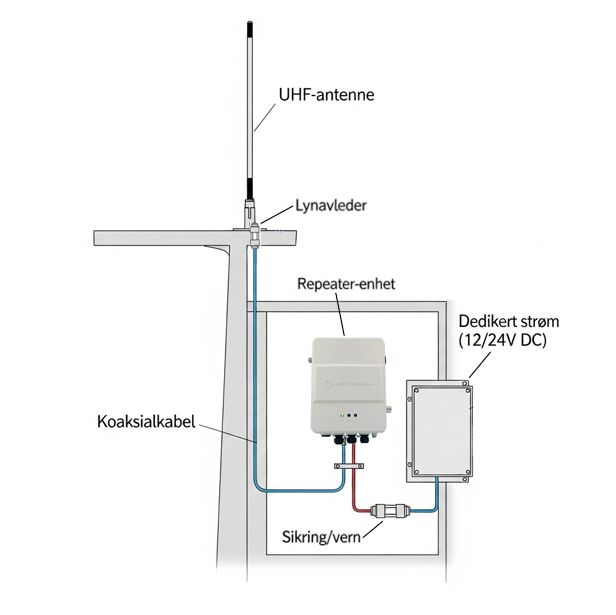

11. Typisk oppsett av repeater på skip
