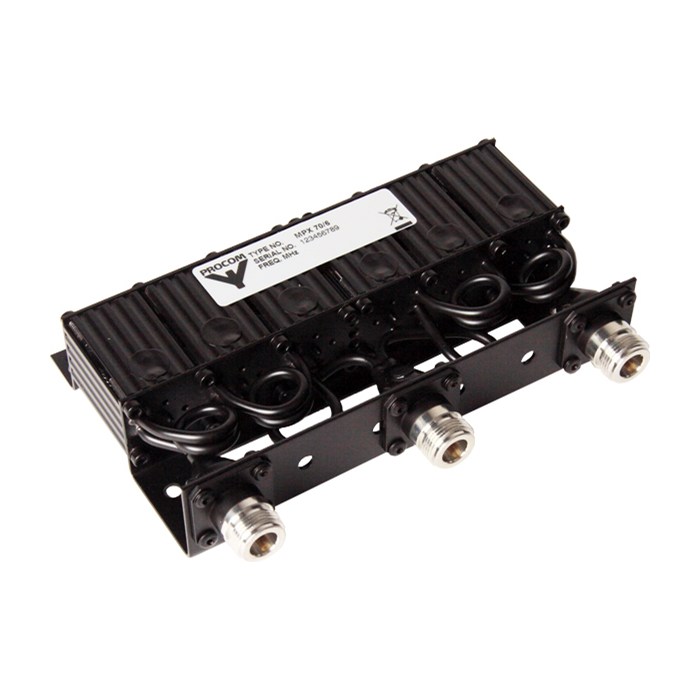

Hva er et duplexfilter?

Et duplexfilter er et valgfritt tilbehør som gjør at en repeater (signalforsterker) kan utstyres med en enkelt antenne for både sending og mottak.

Duplexfilteret er en passiv mekanisk enhet med tre antennekontakter som sender og mottar via to separat innstilte filtre.

Uten duplexfilter må en repeater settes opp med to antenner, en for å sende og en for å motta. Utfordringen er at antennene da må være fysisk adskilt med en viss avstand for å unngå interferens. Dette kompliserer installasjonen, og krever dobbelt opp med antenner og antennekabler. Så i de fleste installasjoner gir en dupleksenhet en lavere kostnad, enklere og mer pålitelig installasjon.

Et duplexfilter fungerer som følger:

Sendeporten kobles til antenneporten, men er blokkert fra å nå mottakerporten.
Mottakerporten er også koblet til antenneporten, men mottakerfrekvensene er blokkert fra å nå senderporten.

For at dette skal fungere, må duplexfilteret tunes manuelt til den spesifikke duplexfrekvensen tildelt fra Nkom eller Etsi (feks maritime onboard duplexfrekvernser). Til dette kreves spesialutstyr for optimal frekvenspresisjon som igjen sikrer optimal ytelse.

Duplexfilter leveres i ulike størrelser og med ulik spacing. Spacing angir minste frekvensavstanden filteret kan håndtere, normalt 10MHz, for mer kostbare filter 5MHz.
