OMNI-402 Marine 5G MiMo - Rundstrålende Marine Grade Antenne

Spør kundeservice
OMNI-0402-V2-01
4890 ,-
Eks mva Inkl mva
Tilgjengelig
+ −
Lagre i produktlisten

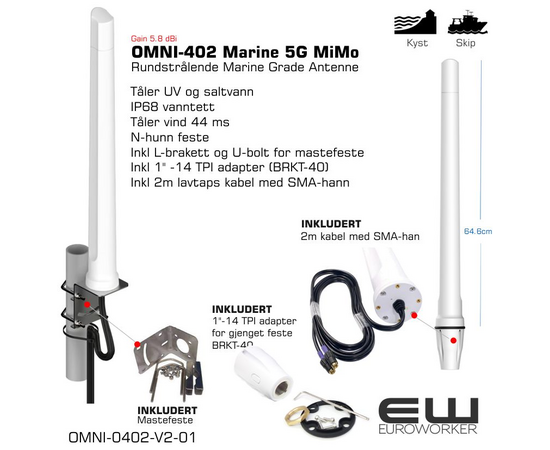

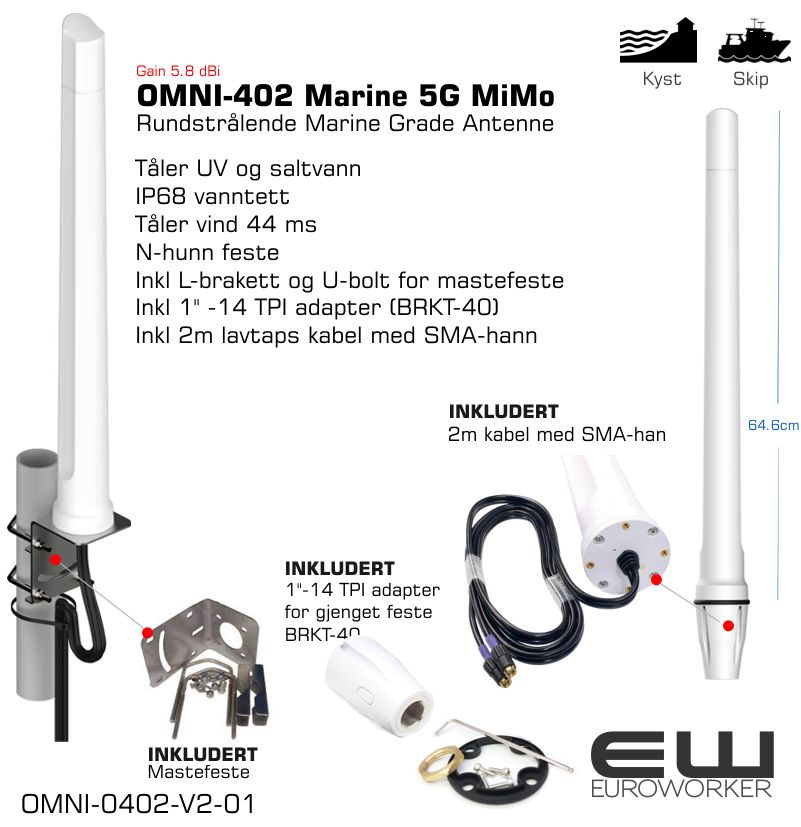

Poynting OMNI-402-5G MiMo-marineantenne



Poynting OMNI-402-5G er en høytytende, rundstrålende og framtidsrettet marineantenne spesielt designet for bruk på båter, yachter og andre fartøy. Med et imponerende ultra-bredt frekvensområde fra 410 til 4200 MHz, dekker den alle moderne 5G/4G/LTE-bånd over hele verden, inkludert 450 MHz LTE og de øvre 4.2 GHz 5G-båndene.

Antennen er utstyrt med MiMo-teknologi (Multiple-Input, Multiple-Output), som betyr at den har to separate antenneelementer i samme hus. Dette muliggjør parallell mottak og sending av data, noe som dramatisk forbedrer signalstabiliteten og maksimerer datahastighetene for din mobile bredbåndstilkobling. Den robuste konstruksjonen er beskyttet mot UV-stråler, saltvann og har en IP68-klassifisering, noe som garanterer pålitelig ytelse under de tøffeste værforhold.

Tekniske spesifikasjoner:

  • Frekvensområde: 410–4200 MHz

  • Forsterkning: Opptil 5.8 dBi

  • Kabel: 2 stk. 2 meter HDF-195 lavtapskabel

  • Kontakter: 2 x SMA-han

  • Polarisering: Lineær vertikal

  • Beskyttelsesgrad: IP68 (vann- og støvtett)

  • Vindmotstand: Opptil 160 km/t

  • Monteringsmål: Standard 1"-14TPI (marinefeste)



Anbefaling for montering på skip



For å oppnå optimal ytelse med din Poynting OMNI-402-5G-antenne, følg disse anbefalingene:

  1. Høy plassering: Monter antennen på det høyeste mulige punktet på fartøyet, som toppen av masten, hyttetaket eller radarbøylen. Jo høyere den er, desto bedre rekkevidde og siktlinje vil den ha til basestasjonene på land.

  2. Unngå hindringer: Siden antennen er rundstrålende (omnidireksjonell), er det viktig at den ikke er skjermet av store metallstrukturer, som radarbraketter, skorsteiner eller andre antenner. Plasser den minst 0.5 meter unna andre antenner og store metallobjekter for å minimere interferens.

  3. Bruk riktig feste: Antennen leveres med et standard 1"-14TPI marinefeste, men du vil trenge en passende brakett for å feste den til masten, rekka eller en annen overflate. Bruk et solid feste i rustfritt stål som tåler de påkjenningene et maritimt miljø gir.

  4. Kabelbeskyttelse: De to medfølgende kablene bør beskyttes. Sørg for at de ikke blir klemt, strukket eller utsatt for skarpe kanter. Bruk kabelklemmer for å feste kablene langs masten. Det er også en fordel å lage en "dryppløkke" under tilkoblingen for å hindre at vann renner langs kabelen og inn i kontakten.

  5. Forlengelse av kabel: Hvis 2 meter kabel ikke er tilstrekkelig, må du bruke en lavtapskabel og egnede skjøtekontakter. Vær oppmerksom på at ekstra kabellengde kan redusere signalstyrken, så hold forlengelsen så kort som mulig.

  6. Antennespesifikasjoner:
    Frekvensområde og forsterkning:
    410-470 MHz, 1.0 dBi maks.
    690-960 MHz, 2.1 dBi maks.
    1710-2700 MHz, 5.8 dBi maks.
    3400-4200 MHz, 5.8 dBi maks.
    VSWR: < 3:1 over 90% av båndene

    Polarisering: Lineært vertikalt
    Utstråling: Rundstråle
    Impedans: 50 Ohm
    Kapslingsgrad: IP 68
    Vindgrense (Wind Survival): < 120 km/h
    Temperaturområde:  -40°C til +80°C
    Antennekabel: To stk. to meter HDF 195 lavtapskabel med SMA-hankontakt
    Tap i kabel: 0.35 dB/m ved 900 MHz, 0.53 dB/m ved 2000 MHz, 0.6 dB/m ved 2500 MHz, 0.72 dB/m ved 3500 MHz
    Farge: Hvit. Fargkode: Pantone P 179-1 C
    Materiale: Halogenfri ASA-plast

    Dimensjon antenne: 75 x 7.5 cm. (inkl. marine endestykke)
    Dimensjon produkteske: 70.4 x 14.7 x 10 cm.
    Vekt: 0.86 kg. Vekt inkl. produkteske: 1.76 kg.



    Montering til 1"x14TPI marine festesystemer, evt. på vegg eller på masterør med en diameter på maks. 5 cm.
